01、前言
先鞏固一下電阻基礎知識。
1.1 電阻定義
導體對電流的阻礙作用稱為導體的電阻，導體的電阻越大，意味著導體對電流的阻礙作用更大，它屬于耗能元件。導體的電阻一般用R表示，電阻的單位是歐姆，一般用Ω表示。
封裝0603以上的電阻（包含0603）在表面都印有絲印。
1.2 貼片電阻的絲印
絲印展示出了2層意義：阻值大小和精度。
常見的貼片電阻絲印標注方法有：
3位數或4位數的絲印，帶字母“R”的絲印，帶數字和R之外字母的絲印
（1）3位數標注，前兩位是有效數字，第3位是10的冪
如103代表10*10^3Ω=10000Ω=10KΩ
（2）4位數標注，前三位代表有效數字，后一位代表10的冪
如1002=100*10^2Ω= 10KΩ;
（3）帶字母“R”的絲印，用R表示小數點的位置
如5R6=5.6Ω，5R06=5.06Ω，可見，R后面是否帶0對應的阻值是不一樣的。
1.3 貼片電阻的精度

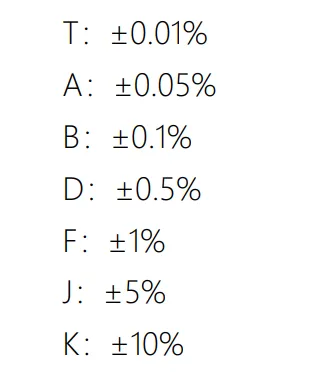

電阻精度一般用字母表示。
電阻最常用的精度是1%和5%。
一般場合使用5%精度，有精度要求的使用1%電阻，比如DCDC，電流采樣，特殊要求的根據實際情況選擇更高精度的。
02、電阻的作用
2.1 輸出電壓設置
電阻第一個作用，用在電源電路上做分壓網絡。
在開關電源的電源管理芯片中，F(xiàn)B引腳（Feedback，反饋引腳）是核心功能引腳之一，主要是用于實現輸出電壓的閉環控制，確保電源輸出穩定。而通過設置FB引腳上的電阻大小就能設置輸出電壓的大小。
2.2 FB引腳的核心定義
FB引腳的本質是反饋信號輸入端，主要作用是將電源的輸出電壓（或電流）信息傳遞給芯片內部的誤差放大器（Error Amplifier，EA），通過與芯片內部的基準電壓（VREF）比較，生成控制信號（PWM波）控制開關管（開關電源中的MOS管）的導通時間，最終使輸出電壓穩定在設定目標值。
2.3 FB引腳的學習重點
聊聊最近了解的FB引腳的重點，閉環控制系統的邏輯。
輸出電壓Vout變化→FB采樣電壓VFB偏離VREF→誤差放大器輸出調整信號（電壓環運放輸出反饋信息）→LDO根據反饋信息調整開關管導通程度，開關電源調整開關管占空比→Vout回到設定值。
對于開關電源來說，通常采用是雙環（電壓環+電流環）控制的閉環系統。引腳FB監測輸出電壓大小，通過分壓電阻采樣Vout信息，傳遞給IC內部的電壓環，電壓環運放把反饋電壓和基準電壓比較，隨后反饋電壓信息給電流環，電流環根據反饋信息輸出方波控制開關管的導通時間。
其中電壓環的引腳對應的是FB，主要做的是輸出電壓反饋；電流環的引腳對應的是CS（Current Sense，電流檢測）用于檢測電感或變壓器的電流，帶有雙環的系統響應更快，但是環路設計更復雜。

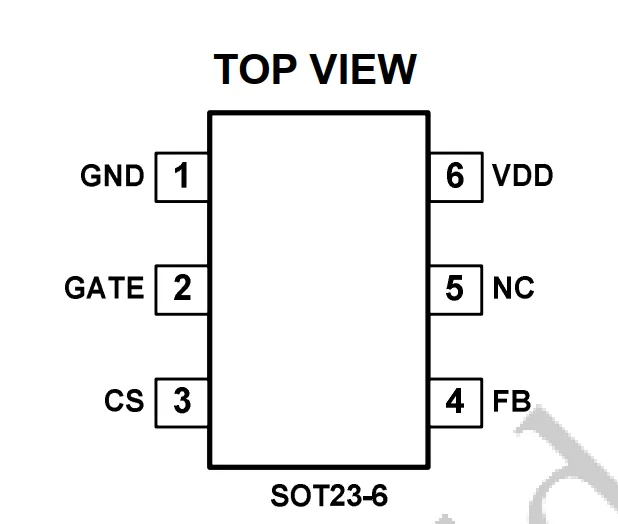

比如說找一個ACDC電源管理芯片，從JW1502規格書來看，通常都是FB，CS共存。

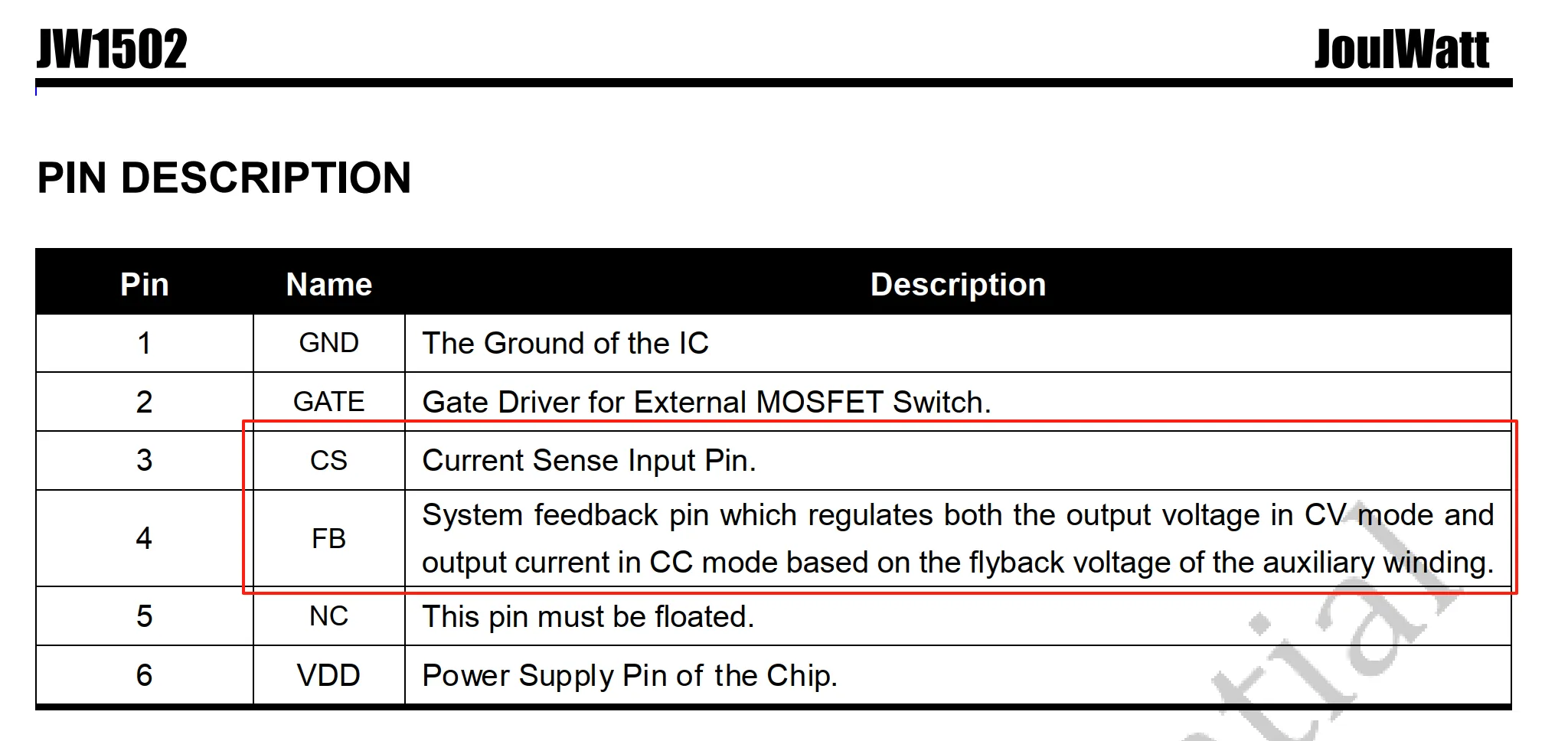

電源IC的引腳說明如下。
CS引腳：電流檢測輸入引腳，即檢測變壓器的原邊電流，一般是Ipeak@反激開關電源的峰值電流檢測模式。
FB引腳：系統反饋引腳，它根據輔助繞組的電壓來調節CV模式下的輸出電壓和CC模式下的輸出電流。主要意思是輸出電壓Vout和輔助繞組電壓Vaux是有匝比關系的，這個IC是原邊反饋模式，所以采集輔助繞組電壓電壓就是采集輸出電壓@CV模式下，而@CC模式下采集輔助繞組的輸出電流。
本期內容可能存在不夠準確或理解有偏差的地方，也歡迎大家指正和交流！
