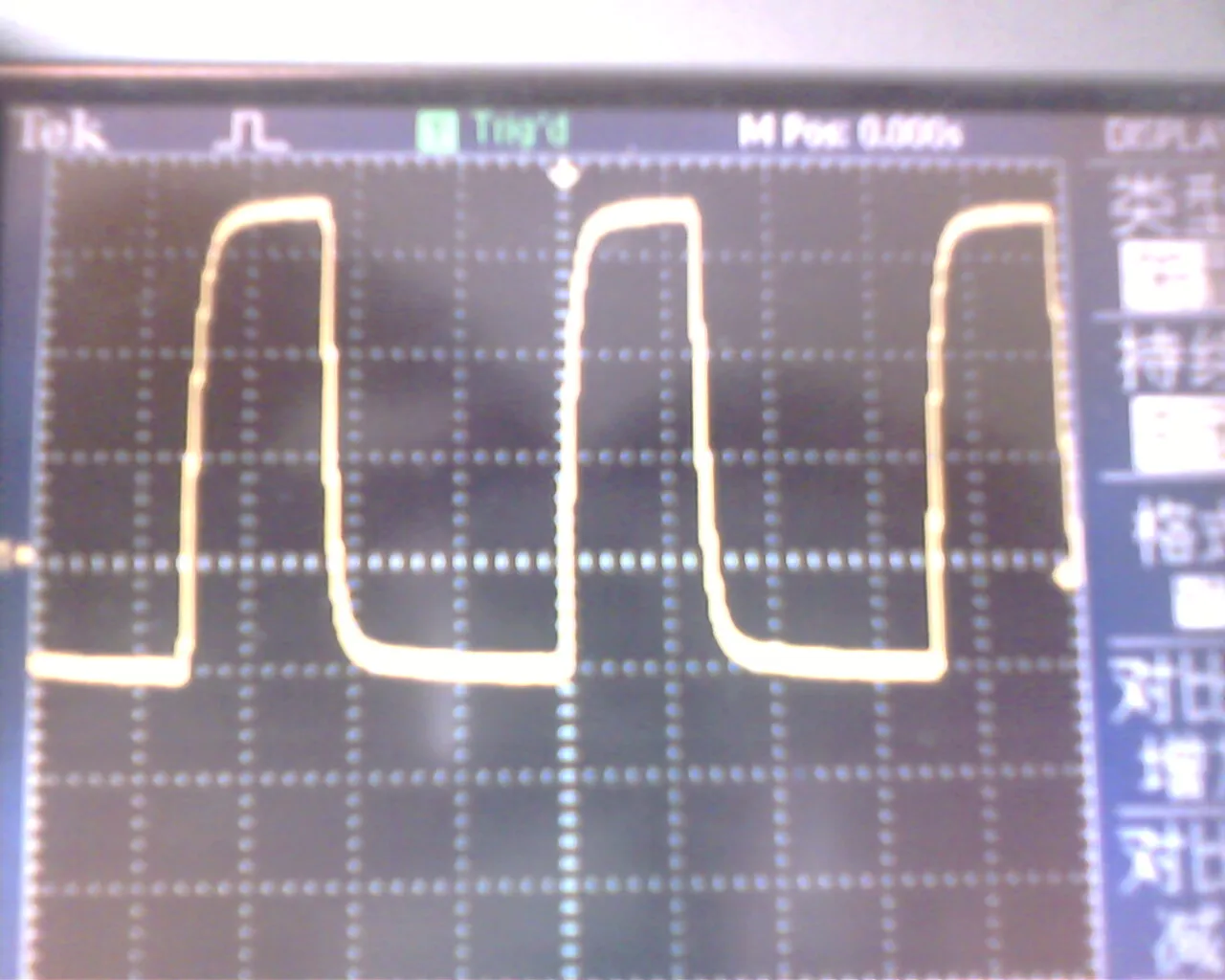

不知道為什么我們IGBT的驅動波形在8V左右的位置有個停頓?我們用的是富士841驅動英飛凌的IGBT.麻煩大家?guī)兔獯鹨幌?/div>
請問大家這個波形是咋回事啊
不知道為什么我們IGBT的驅動波形在8V左右的位置有個停頓?我們用的是富士841驅動英飛凌的IGBT.麻煩大家?guī)兔獯鹨幌?/div>
全部回復(9)
正序查看
倒序查看
@firefox886
那個是正常的啊!
不會對驅動IGBT造成影響嗎?我用這個電路驅動三菱的IGBT,不會出現上述停頓
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2549251230104298.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/2549251230104298.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@lpbzt
不會對驅動IGBT造成影響嗎?我用這個電路驅動三菱的IGBT,不會出現上述停頓[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/2549251230104298.jpg');}"onmousewheel="returnimgzoom(this);">
不同電流等級的IGBT模塊,門極結電容不同,同一電流等級的模塊不同廠家的產品結電容也有所不同,第一種波形上升沿有停頓是驅動能力不足所造成的.
我做過試驗,用自制的控制電路板驅動150A及以下規格的各種型號的模塊都很好,驅動波形是理想的波形,模塊溫升極低.若驅動200A以上的模塊,就出現你所說的上升沿有停頓,說明該電路不能用于200A以上的模塊.
我做過試驗,用自制的控制電路板驅動150A及以下規格的各種型號的模塊都很好,驅動波形是理想的波形,模塊溫升極低.若驅動200A以上的模塊,就出現你所說的上升沿有停頓,說明該電路不能用于200A以上的模塊.
0
回復
@igbtsy
不同電流等級的IGBT模塊,門極結電容不同,同一電流等級的模塊不同廠家的產品結電容也有所不同,第一種波形上升沿有停頓是驅動能力不足所造成的.我做過試驗,用自制的控制電路板驅動150A及以下規格的各種型號的模塊都很好,驅動波形是理想的波形,模塊溫升極低.若驅動200A以上的模塊,就出現你所說的上升沿有停頓,說明該電路不能用于200A以上的模塊.
謝謝你的解答.我嘗試了減小驅動電阻的阻值但依然如此,難道是驅動841的驅動功率不夠嗎?
0
回復
@lpbzt
不會對驅動IGBT造成影響嗎?我用這個電路驅動三菱的IGBT,不會出現上述停頓[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/72/2549251230104298.jpg');}"onmousewheel="returnimgzoom(this);">
你這個波形是沒有加電的情況下測量的吧,加電后在上升和下降沿處還可以看到振蕩波形的喲.
0
