請各位DX幫幫忙啊,DIY了一臺膽石功放.因機箱空間不夠,放不下普通變壓器,只好改用開關電源.弄了一整天,毫無頭緒.暈啊.本人玩開關電源沒多久.還請各位大俠不吝指教.謝謝了!

重載時的波形!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1811141230647866.jpg');}" onmousewheel="return imgzoom(this);">

在開關管的ce之間并聯一個快恢復二極管試試

謝謝你的回答!在CE極并接了快恢復二極管了的.

這樣的落后電路還仿它做什么?

航嘉的三極管半橋ATX連炸三機視頻你沒看?

驅動用的是什么驅動?
我猜你用的是ATX常用比例基極驅動:驅動變壓器漏感過大,輕載時基極電流相位滯后
輕載同時測基極電流的波形和集電極電流的波形.

這電路調試太麻煩,還不如用MOS做高頻ZVS半橋或者射極開關BJT做單端,都有成熟方案了,效率比BJT半橋好得多.

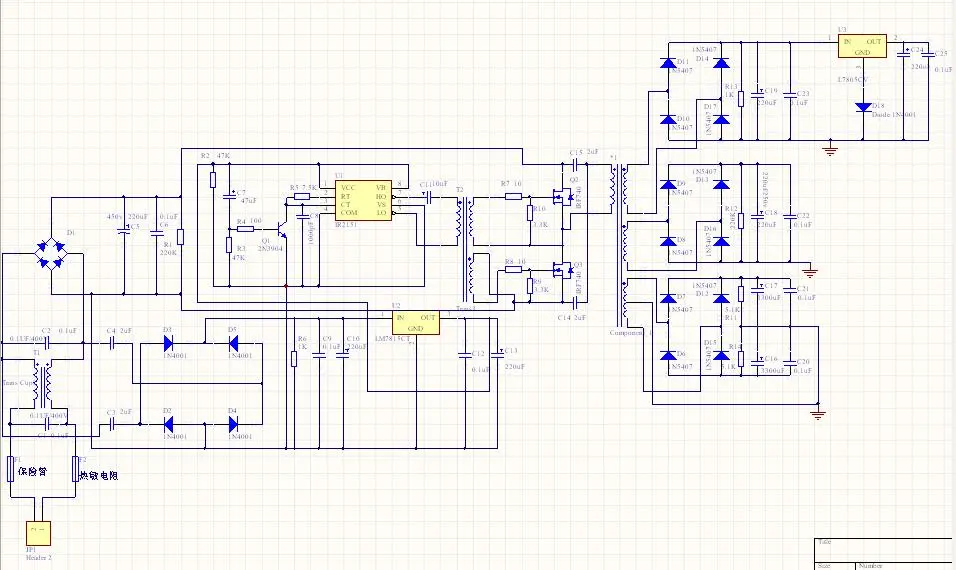

用TL494加驅動變壓器驅動的.我也試過用場管做.不過在開機瞬間有時會莫明其妙地炸管.初學開關電源,所以想找個成熟的電路試一下.下圖就是場管的.聽說用于音響的開關電源最好不要有電壓穩壓設置.所以用了很簡單的IR驅動.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/72/1811141230651059.jpg');}" onmousewheel="return imgzoom(this);">

還沒解決問題,累壞了.明天繼續........謝謝各位.

驅動變壓器有沒有和主變壓器串聯的繞組?

"用于音響的開關電源最好不要有電壓穩壓設置"
這是做電子變壓器音響電源的人造出的謠言給他們的電子變壓器辯護的,不穩壓,想聽100Hz、200Hz的聲音嗎?

這MOS電路錯的也太明顯了,首先電壓饋電半橋電子變壓器,如果次級無電感,一定要加軟啟動,初級變壓器要有漏感或串諧振電感
其次IR2151驅動MOS不需要驅動變壓器,加了效果反而不好

你還是買或做個IR的示例板先調調吧,這樣水平提高的快一些

非常感謝tanknet兄的回復!驅動變壓器有可串接的繞組的,不過我沒有接入電路．有什么影響的?等會接入試試．
MOS電路的確失敗了很多次,我都沒信心了．起初沒有加驅動變壓器的,如果一直通電工作．連烤幾天都沒事,但是斷電后重開機偶然會炸管,查了很多次,不明所以．還請tanknet兄指點一二．另我在IR2151CT腳接入的三極管電路能不能起到軟啟的作用?實測電路看來脈寬的確從無至有,從窄至寬變化．不過加入這個軟啟后問題仍一樣．?dāng)嚯娭亻_機有時會炸管．

BJT半橋這種東西還是把MOS的做成功了再做吧,不穩定因素太多了,而且研發的時候還不容易發現,如果成航嘉那樣就倒大霉了

你的三極管可以起到軟啟動作用.是我沒仔細看.

加上次級濾波電感試一試.

如果對變壓器漏感、勵磁電感等概念熟的話,可以做做NCP1396或者L6599這類的高頻LLC諧振半橋

不熟的話,建議用UC3825這個片子,配合IR2110驅動片做帶穩壓的半橋,次級要加濾波電感,哪怕加的很小也要加.氣隙鐵氧體EE、鐵硅鋁環都行 并且要確保不飽和.

謝謝你的建議!我會都試一下的.今天我用EC55做了個濾波電感,串接在地線回路上.功率管溫升速度慢了下來.也把驅動變壓器的繞組接上了.現在問題是本來平衡的正負電壓變得不平衡了.負那組輸出46伏.正那組是40伏.怎么會這樣的?

用IR的驅動芯片我也做過一個電子變壓器,效果還不錯
在變壓器的初級與半橋輸出之間串聯一個開關電源輸入端常用的NTC就能很好解決開機燒管這個問題,原因是開機瞬間變壓器磁芯有個所謂的雙倍磁通的現象導致電流很大.如果能穩壓當然好了,但是在多組輸出的開關電源上,假設正電源是滿載,負電源是空載,那么正負電源之間的電壓絕對值就差很多,在有輸出耦合電感的時候這個現象尤其嚴重.而不用輸出電感的電子變壓器就能比較好的解決這個問題.一般音頻功率放大器的工頻的紋波抑制還是不錯的,除非PCB布線有問題,要不然是聽不到交流聲的.

不是什么雙倍磁通,想想也知道怎么回事了,因?yàn)殚_機的時候次級電容里面電量為0,相當于次級線圈被短路,和初級MOS串聯的只有次級那點電容,那MOS上的瞬間電流能不大嗎? 串NTC不能解決關機重啟時燒管,因?yàn)橹貑⒌臅r(shí)候NTC是熱的.

st.you君說的不錯,雖然我不推薦用電子變壓器,而倡導其他的方法,
如LLC、Boost電壓饋電半橋等.

如做電子變壓器,主變要引入一定的Sectional Wiring技巧以增大漏感,同時要保證死區小,這樣才能軟開關.樓主那個應該是開通瞬間損耗太大了.

所以現在的D類功放傾向于用全橋而不用半橋,是不是照顧多組輸出不好精確這個問題的呢?

我想這D類用單電源是跟MOS的驅動電路有關系吧,個人感覺單電源的MOS驅動電路要好設計些.雙電源的驅動很麻煩,電平轉換來轉換去,看看IR的雙電源D類功放就明白了.再說了,開關功放不同于線性功放,效率本來就很高,多一對管子的損耗也沒什么大不了的.

全橋比半橋損耗降低50%

感謝各位的關照和幫助．問題解決了!!原來只是一個電阻布線位置不妥所至．看來電源的布局非常重要．呵呵,領教了．弄了好幾天,百思不得其解．現在終于豁然開朗了．高興!!

開關電源用在功放上自我感覺還是不錯的．無信號輸入時音量開到最大才聽到一絲絲細微的"嘶嘶"聲．本人也有一個800瓦的大環牛,換上后也感覺不出有什么變化．也許我的木耳朵聽不出分別吧．呵呵．500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1811141230902294.jpg');}" onmousewheel="return imgzoom(this);">

你好

我的半橋串了電感，但是溫度比較高

怎樣解決呢

電感用是鐵硅鋁
