用IRS2168D剛做好T5 28W報告(圖)

用IRS2168D剛做好的T5 28W電子鎮流器.目前還未調試好,我發現這個芯片用的人不多,希望跟高手多交流!謝謝.....
220V的測試報告

120V的測試報告

全部回復(20)

只看樓主

正序查看

倒序查看

sztw

LV.5

2009-01-06 20:13

請問原理圖是否按規格書推薦的?

回復

wuwenlin

LV.6

2009-01-06 20:18

兄弟:參數做的不錯,只是振蕩頻率....

回復

mamsung

LV.6

2009-01-07 10:12

@wuwenlin

兄弟:參數做的不錯,只是振蕩頻率....

有機會也試試我們英飛凌的ICB1FL02G;性能與IR2168D類似,保護功能很齊全,外圍簡單;燈壽方面可以做的很好,整體成本也不錯的.更適合T5類高端鎮流器產品.如果有興趣可以郵件或電話聯系! 518961231294365.pdf

回復

liaogq

LV.4

2009-01-07 14:07

@sztw

請問原理圖是否按規格書推薦的?

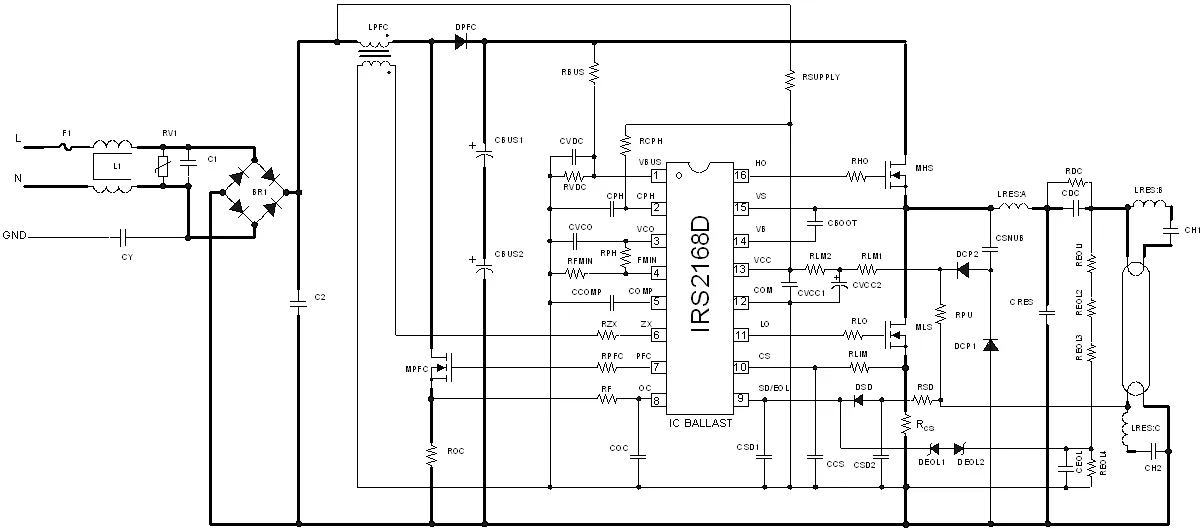

原理圖是按IR設計軟件參數做的

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/548761231308286.jpg');}" onmousewheel="return imgzoom(this);">

回復

sztw

LV.5

2009-01-07 14:44

@mamsung

成本會高些.

回復

sztw

LV.5

2009-01-07 16:29

@sztw

成本會高些.

請問 wuwenlin 頻率方面會什么建議? 謝謝.

回復

liaogq

LV.4

2009-01-07 17:27

@sztw

請問 wuwenlin 頻率方面會什么建議? 謝謝.

頻率不要在32K到38KHZ的范圍.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/548761231320344.jpg');}" onmousewheel="return imgzoom(this);">

26W的輸出功率小了點,還需努力!

回復

sztw

LV.5

2009-01-07 17:27

@liaogq

頻率不要在32K到38KHZ的范圍.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/548761231320344.jpg');}"onmousewheel="returnimgzoom(this);">26W的輸出功率小了點,還需努力!

哦,謝謝,但可否麻煩 liaogq 說明原因? 是由于EMC考慮嗎?
