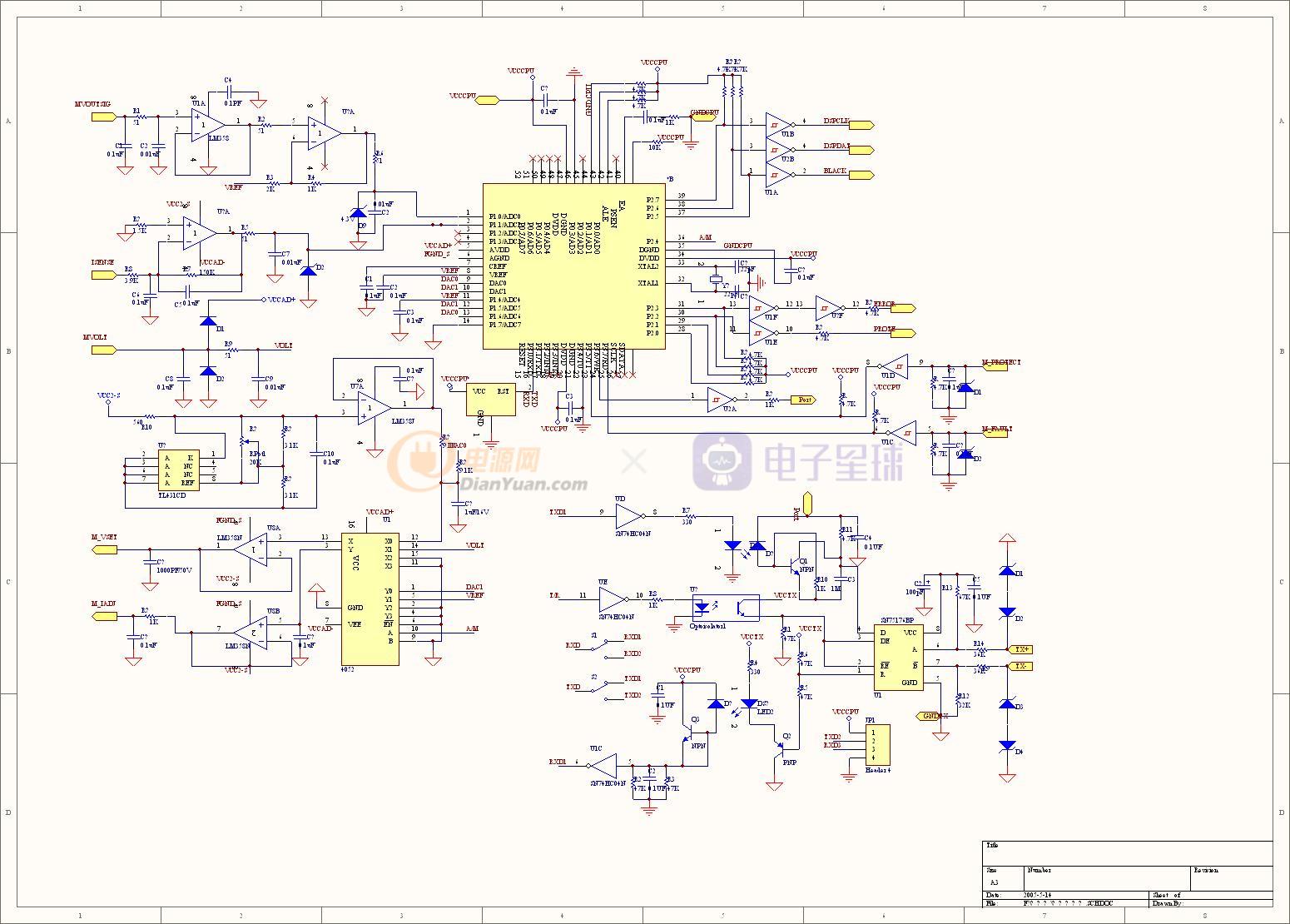

這是開關電源里的單片機控制部分,左邊最上端是電壓采樣輸入VOUTSIG,下邊是電流采樣輸入ISENSE,最下邊的經過4052輸出的兩個M_VSET是基準電壓,M_IADJ是基準電流,都是經過單片機的,我想問一下,單片機是怎么工作的啊,4052是怎么工作的?在單片機的43,44,45腳接的是地址開關,這地址開關是怎么回事啊,請大哥講解一下

大哥們,趕快來吧, 大家都來討論一下

兄弟!你要告訴大家MCU的型號啊,才能查到管腳的定義啊,P1.0、P1.1可能是用來讀取比較以后的邏輯信號(比如,高電平是相同,低電平是不同),4052是個模擬開關,通過A、B兩個腳來控制那一路開關開通!其他在再看看~~~~

此電路的單片機好象是ADUC812,內有12bit的AD, 16 位PWM,12位DAC
電路總為四部分:
1. 采樣電路;
電壓采樣:因為考慮到防止采樣電壓大于內部采樣參考電壓,所以用vef來鉗位.
電流采樣:一般來電流采樣値比較小,因此采用放大器來放大其輸入值,這里好象有錯誤,ISENSE應該接在3腳的R2上, R3接地才對吧.
2. 反饋控制電路.DAC0應該是電壓控制,其DAC0輸出的值5V疊加作為電壓反饋輸出到開關電源與其基準電壓相比較,來調節輸出電.此時要不斷的采樣電壓,當電壓采樣值與自己的預定值不相同時,通過調節DAC0的大小,就可以得到自己所需的電壓時.此端和VOLT可切換使用,當VOL端作為輸出時,就是恒壓輸出,其値就輸出電壓就為固定的了.
DAC0應該是電流控制,其原理與電壓差不多.

如果是ADUC812的話,41腳應該是程序download與run模式的選擇位,為低的時候為download,拉高為run.
