一旦達到居里點,慢慢變就來不及了.

在感應加熱中電流受各種參數影響而變化,有時需要電流是可變的,去跟蹤電流無意中增加了很多復雜因數.事實上是不可取的.
應該利用黑盒子原理,我們不要去管系統內部的各種參數相互影響的情況,抓住輸出的結果進行跟蹤,不管各種參數如何變化,只要保證ZVS、ZCS的工作狀態就是最佳工作狀態.

謝謝樓上兩位.
如果4046的鑒相信號平滑為直流后送到比較器,與一個固定值比較,只要低于這個值比較器立即輸出信號拉高頻率,確保工作在弱感性.不知行不行?

理論上不存在問題,可實際應用方面存在著系統的反應跟蹤速度的遲滯因素.或者一旦出現過補償現象呢?你說是嗎

<如果4046的鑒相信號平滑為直流后送到比較器,與一個固定值比較,只要低于這個值比較器立即輸出信號拉高頻率>這樣做恐怕不行,比較器輸出電平擺幅達電源電壓,去控制4046,則4046變成大幅度跳頻來回振蕩.這是你所不希望的.
4046是壓控振蕩器,為何不直接使用壓控端.

我說的是比較器再去控制3525的頻率.當然仍然要經過阻容網絡.
利用4046的壓控振蕩最好,不過要加死區控制電路.

<如果4046的鑒相信號平滑為直流后送到比較器,與一個固定值比較,只要低于這個值比較器立即輸出信號拉高頻率>
我也覺得這種方式不行,至少說不是連續的閉環控制,只是設定了一個門限.

本人用軟件來實現頻率發生和頻率動態死區跟蹤.4K-200K,有需要技術的可打電話13736528444

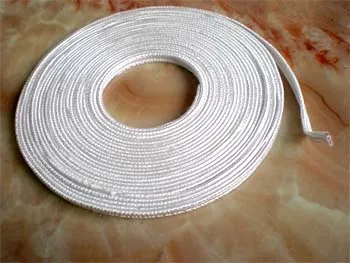

我公司生產各種高頻線材,用于高頻電磁爐線盤專用線,
以突出的高頻低阻性能,使高頻爐盤溫升有效降低,工藝整
齊,可操作性強,目前已為廣東各大知名商用電磁爐生產商
廣泛采用.規格可從0.10*4-0.10*5000(截面0.03-40平方),
外層加繞阻燃絲包,外形為一股圓形或?yàn)楸庑?可立繞減小盤
面直徑便于通風散熱),有效保護線材的內部漆層在操作過程
中不會受損,耐溫180度以上,上錫方便,420度3秒直接上錫,
不需額外處理,耐壓1000V-5000V以上.聯系人:董生  13549803217 QQ:66108645
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3058801236649804.jpg');}" onmousewheel="return imgzoom(this);">

其實我說的這種方式類似于單管電磁爐的峰值壓縮,只不過這里是對電壓電流的相位差進行限制.

這樣是行不通的~~用這樣的電路來控制“控制頻率”是不可取的~
首先在觀點上就有錯誤~!~~如果需要使電源在不同的頻率時候,一直工作在弱感區,光去提高或降低控制信號的頻率是解決不了問題~~
當然在工作頻率升高和降低的時候控制頻率也要隨工作頻率變化~但是直接決定控制點是工作頻率與控制頻率的相位~~
利用4046的鎖相環功能,低通漏波器輸出的平滑電壓去控制4046的壓控振蕩器...

如果用你的電路話~~就會有跟蹤速度問題,當負載頻率快速變化的時候,頻率將跟蹤不上~出現控制點大范圍跳變/.
如果加入了RC的話控制頻率的相位將發生很大的變化~~~很難將相位的移動控制在一個很線性的變化區域內~
一般的比較都是高阻抗輸入~這樣的話就會存在很嚴重的干擾問題~~~~而且要將比較器的輸出電壓控制得線性很好~~~
                              純屬個人觀點有錯誤之處不承擔任何法律責任.請勿跨省拘捕~~~呵呵

在功率比較低的情況下,可以嗎?
