上升沿和下降沿的時間都是us級的,只是上升沿和下降沿都有震蕩,下降沿有較大尖峰.

謝謝各為了.

你在柵極是否加了限幅二極管?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1120555307.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1120555373.gif');}" onmousewheel="return imgzoom(this);">

加過了,

你臉紅什么?
我剛剛接觸IGBT,以前也沒做過電源,不了解情況,希望能指教.

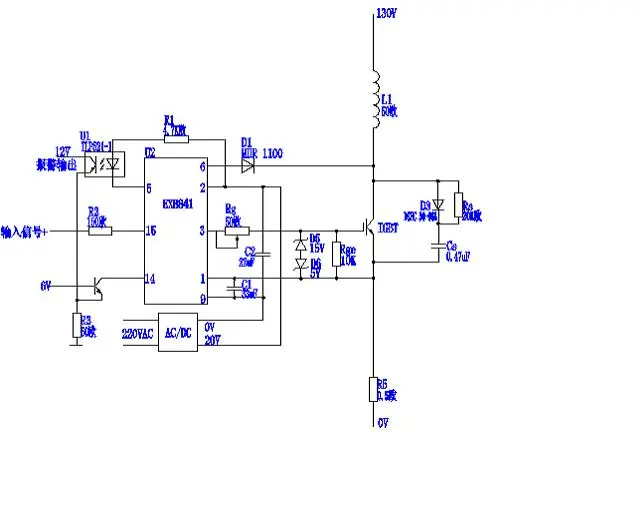

實驗方案圖!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1120564886.jpg');}" onmousewheel="return imgzoom(this);">

知道IGBT哪幾個地方有等效電容,不要把線路中的導線看作理想,具備電磁測量?jī)x的眼睛.種種問題你應該能解決.

你能貼它們到上面么?

你就一級一級測信號,看看前幾級的信號正確嗎,如果正確的驅動了IGBT而IGBT不按照要求工作,更換一片試試.我也是新手,只是覺得應該討論一下.

哥們兒,你這等于沒說啊?

這里顯示的上升沿和下降沿都是我把波形拉開顯示的結果,實際上他們的時間只是微秒級的.

查看你的驅動波形.
這是由于驅動波形不正常導致的.
我沒有太開清你用什么驅動IGBT的.
你查看一下這看看

R8是多大的?

說實話,IGBT要比MOS難侍候多了.從你這個波形看,象是驅動能力不夠,不過你還要告訴大家:電流多大、負載是什么、測量點在哪里.剛才一位網友說得對,不要把導線看成是理想導線.

EXB841驅動IGBT,驅動波形是波形發生器給出的矩形波,Uge的波形上升沿和下降沿都有一點尖峰,這尖峰不是IGBT開通需要的馬?

是Rg,我用的是80歐

哦,那我先向那位網友說聲對不起了.
電流好小的,才1A,負載是純阻性的,測量的是負載兩端的波形.我是從小電流做起的,可是加大電流時,下降沿波形的尖峰就更大了.

大了點,不過也行

原來是新來的MM

新來的MM,你的電路原理上沒有錯誤,出現震蕩的現象有可能是線路板布局不合理而帶來了干擾造成的.我以前也有碰到過類似問題,記得當時什么地方都試過了,頭搞得好大,最終決定放棄而重新做PCB,結果重做后好了.你試試把電流加大,若波形更差,那么十有八九就是它了!

謝謝各位,我現在還沒有布板,只是在面包板上搭的電路,
我試過加大電流,波形是更差,那我去把線路重新理一下.

我試過把IGBT的CE端的吸收回路中的電阻減小,那么下降沿的震蕩減弱,我現在都減到1K歐了,還有把這個吸收回路中的電容加大,可以減小他的電壓尖峰,我用兩個電容并聯,電容是0.47uF的,可是我現在電流剛到4A,如果電流增大,尖峰增大,那電阻和電容都要改變了.

"""我現在都減到1K歐了"""
你吸收電路中的電阻減小到1K歐 不對把 你的電容并聯0.94uf,電容應該100歐左右啊 ,是不是筆誤啊.

"電容應該100歐左右阿“是什么意思?是說我的電阻太大了嗎?
迫切希望得到答案!!!

感覺你的吸收電路有點問題, 開關頻率多大啊? 要按你的開關頻率和電流選擇吸收電路的參數,RC 時間常數 選ton/3 電流較小,選擇0.47uf的電容應該沒有問題,主要是確定電阻和二極管

謝謝你.不勝感激!!!
我用的頻率很低,周期是780ms的.我的二極管是快恢復的,型號是DSE160-06A.

周期0.78s  也就是說 頻率只有1.3Hz 單位沒有搞錯吧 這么低的頻率

MM不應該搞技術  太辛苦了  還是做家庭主婦好

沒錯,就是這么低,這個不是放在電源上得電路,是驅動電路.
