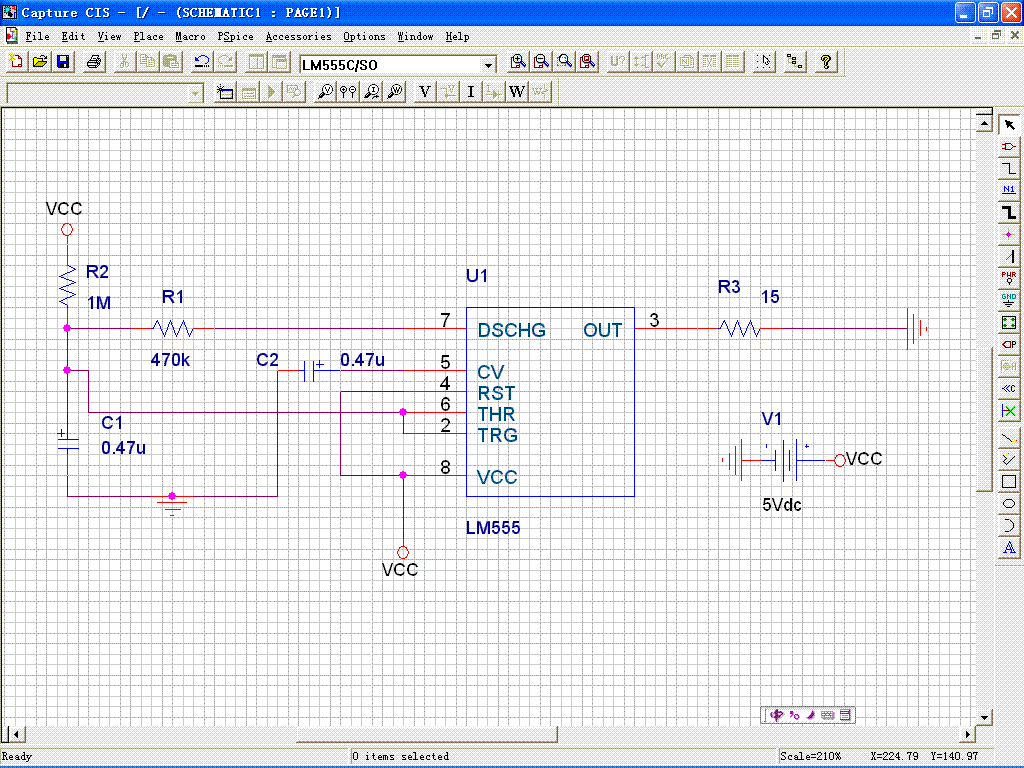

電路圖如下：
數?；旌头抡鎲栴}－－－LM555定時器
兄弟我用pspice在仿真一個555定時器的電路，可是就是仿真不了，好像提示是沒有555的仿真模型。那我怎么辦呢？請指教!!
電路圖如下：
電路圖如下：
全部回復(15)
正序查看
倒序查看
@woshihero
這幾個模型好像區別很大呀，用555c基本上不能收斂，而555b則震蕩不起來呀。一直是高電平。電容上的電壓也一直是高。
可以的。你試試這個 1128851573.rar
0
回復
@qaz33510
可以的。你試試這個1128851573.rar
難到我設置錯誤？還是和上面一樣的，555B能仿真的，但還是不起振，555alt就不收斂了，我把所有的文件都傳上來吧，就是把你給的這個文件里面的兩個圖分別放到兩個opj文件里面了，直接復制的，沒有改任何東西呀，里面包括仿真設置。
1128856179.rar
1128856179.rar
0
回復
原電路可以仿真工作，只是工作周期太長，且負載電阻太小，555的輸出電流太大，工作不穩定，不如用三極管作電流輸出。

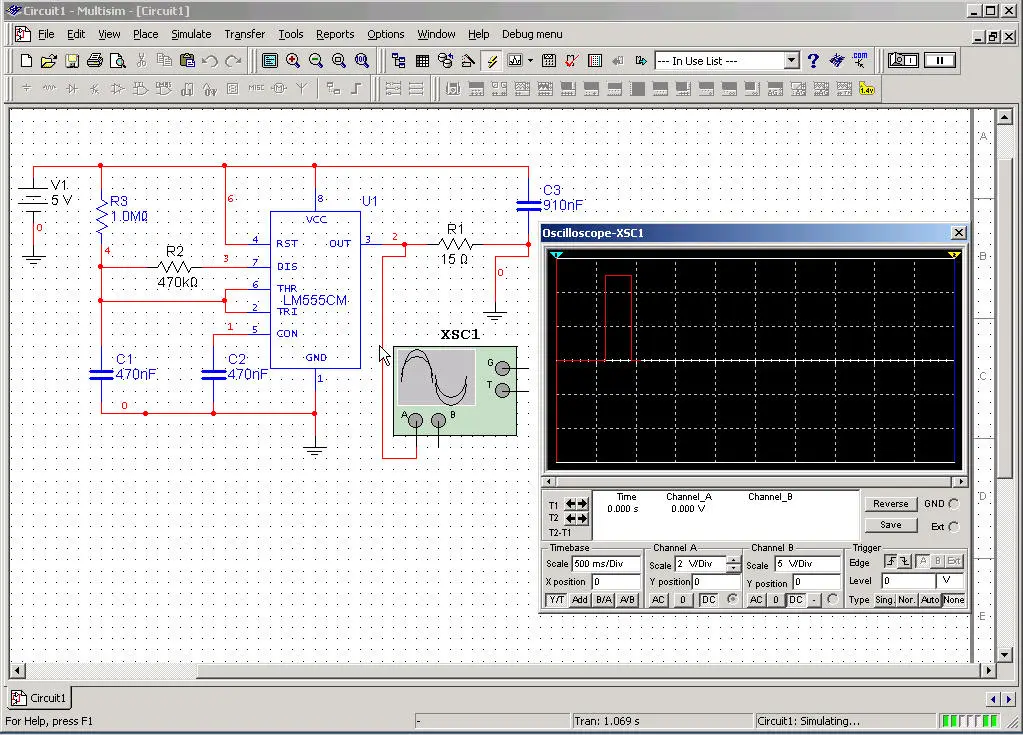

我使用multisim8做的仿真。
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1128857010.jpg');}" onmousewheel="return imgzoom(this);">
我使用multisim8做的仿真。
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/34/1128857010.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zs491
原電路可以仿真工作，只是工作周期太長，且負載電阻太小，555的輸出電流太大，工作不穩定，不如用三極管作電流輸出。我使用multisim8做的仿真。[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/34/1128857010.jpg');}"onmousewheel="returnimgzoom(this);">
請問這位兄弟，我搖仿真發射、接收管子，但是沒有這種LED模型，請問怎么辦呢？？？？請高手指點。。還有，如果你有什么這個軟件的使用手冊，請不吝賜教。。
