TH202H,TH201H誰有用過
上次好像有見到過討論,現在想不起是那個話題了
哪個老大提醒一下
TH202H,TH201特性
全部回復(16)
正序查看
倒序查看
我有用過這兩個芯片,有什么應用的問題請?zhí)岢鰜?lái)一起討論.至于相關的貼子,搜索一下吧.附上以上兩個片的DATASHEET:TH201.pdf TH202H.pdf
0
回復
@reok
有成品實物圖嗎?

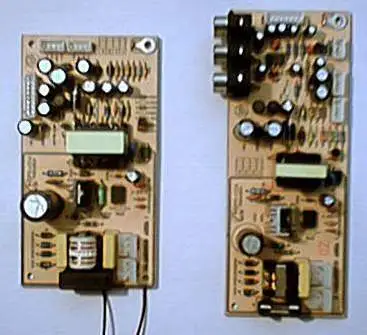

這是芯片廠家發給我的圖片:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1122459021.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/31/1122459021.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@dotcom
我有用過這兩個芯片,有什么應用的問題請?zhí)岢鰜?lái)一起討論.至于相關的貼子,搜索一下吧.附上以上兩個片的DATASHEET:TH201.pdfTH202H.pdf
以下是我在用時的一些疑問,請幫忙.
按理說,照你給的圖做,輸出應該是5.5V及0.5A.但我做出的成品卻并不如此.空載測試時,數據為:5.5V,電流為25mA.這是否表明IC沒有工作?
還有就是,當我把C3:300pF換成2.2nF時,電流,電壓變大,同時有振蕩的聲音出來,這是表明什么?其實我想知道的是:如何才可知IC在正常工作?因我測試的數據和說明的相差太多了.請指教.
按理說,照你給的圖做,輸出應該是5.5V及0.5A.但我做出的成品卻并不如此.空載測試時,數據為:5.5V,電流為25mA.這是否表明IC沒有工作?
還有就是,當我把C3:300pF換成2.2nF時,電流,電壓變大,同時有振蕩的聲音出來,這是表明什么?其實我想知道的是:如何才可知IC在正常工作?因我測試的數據和說明的相差太多了.請指教.
0
回復
@reok
以下是我在用時的一些疑問,請幫忙.按理說,照你給的圖做,輸出應該是5.5V及0.5A.但我做出的成品卻并不如此.空載測試時,數據為:5.5V,電流為25mA.這是否表明IC沒有工作?還有就是,當我把C3:300pF換成2.2nF時,電流,電壓變大,同時有振蕩的聲音出來,這是表明什么?其實我想知道的是:如何才可知IC在正常工作?因我測試的數據和說明的相差太多了.請指教.
C3=330PF時,f=66KHz,等于2200PF時,f=9.9KHz,頻率太低了,人耳可聽見.
0
回復
@dotcom
這是芯片廠家發給我的圖片:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/31/1122459021.jpg');}"onmousewheel="returnimgzoom(this);">
這樣的嗎?我為了節省空間,用的全是貼片的.可能和電路存在很大的誤差.這可能是達不到要求的原因.對了,如何才可調電路的電流?我差不多把IC附近的元件都換過了,都一樣不行.C3:330pF變成2.2nF時,電流是變大了,但電壓也變了.我用的是雙面板,IC對頻率的準度要求是否很高?
0
回復
@dotcom
C3=330PF時,f=66KHz,等于2200PF時,f=9.9KHz,頻率太低了,人耳可聽見.
這IC價格是便宜,我也想做,但說明不夠詳細,讓我無法入手.如果電流再達不到要求,我只好放棄.我實在不知如何才可讓IC把電流放大到我想要的,說明上沒說.我也看了IC的內部電路,分析過其原理.但實驗卻總和分析的有很大出入.我試過在輸出時用電路把電流放大,可是可以,但不符合成本要求.因此,如果可以,我想請您指教一二.只要告訴我如何調節電路,才可改變電路電流即可.(電路和說明書的一樣)非常感謝!
0
回復
@reok
這IC價格是便宜,我也想做,但說明不夠詳細,讓我無法入手.如果電流再達不到要求,我只好放棄.我實在不知如何才可讓IC把電流放大到我想要的,說明上沒說.我也看了IC的內部電路,分析過其原理.但實驗卻總和分析的有很大出入.我試過在輸出時用電路把電流放大,可是可以,但不符合成本要求.因此,如果可以,我想請您指教一二.只要告訴我如何調節電路,才可改變電路電流即可.(電路和說明書的一樣)非常感謝!
我現在用這顆IC(TH201A)做過5W(5V1A),18W(12V1.5A),還有6.5V600mA的充電器(次級限流光耦反饋),都沒有問題.
利用初級限流的還沒有做,因?yàn)闀簳r(shí)還沒有這樣的市場需求.
利用初級限流的還沒有做,因?yàn)闀簳r(shí)還沒有這樣的市場需求.
0
回復
@reok
這IC價格是便宜,我也想做,但說明不夠詳細,讓我無法入手.如果電流再達不到要求,我只好放棄.我實在不知如何才可讓IC把電流放大到我想要的,說明上沒說.我也看了IC的內部電路,分析過其原理.但實驗卻總和分析的有很大出入.我試過在輸出時用電路把電流放大,可是可以,但不符合成本要求.因此,如果可以,我想請您指教一二.只要告訴我如何調節電路,才可改變電路電流即可.(電路和說明書的一樣)非常感謝!
TH202就是TH201+13003+采樣電阻,因?yàn)樾酒娣e小了,所以同樣的頻率,TH202的定時電容小一倍.
我正在設計用TH202,無光耦反饋的5V500mA的充電器,有結果再告訴你吧.
我正在設計用TH202,無光耦反饋的5V500mA的充電器,有結果再告訴你吧.
