雙支鎮流器輸出接法我知道有5種:(1)2路獨立振蕩和諧振電路(成本較高).(2)公用兩隔直電容中點(或單隔直電容)和振蕩電路輸出接2個諧振電感,每個燈管再并聯1個諧振電容.(3)公用兩隔直電容中點(或單隔直電容)和振蕩電路輸出接2個諧振電感,2個諧振電容交叉接燈管燈絲.(4)燈管采用串聯方式,串接時要串線圈.(5)推挽式輸出燈管串聯或并聯方式.如果還有其它接法請補充.
歡迎大家討論以上接法的優缺點,不吝賜教!謝謝!
一拖二電子鎮流器5種輸出接法討論
全部回復(19)
正序查看
倒序查看
0
回復
@
這是急于解決的問題,可是沒有高手幫忙,難做了!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2186781240498590.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@mcu520
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/2186781240498590.jpg');}"onmousewheel="returnimgzoom(this);">
支持!請教一下L1幾個繞組線圈的取值.謝謝!
0
回復
@
在燈絲上串個電容會不會起到些許作用呢!

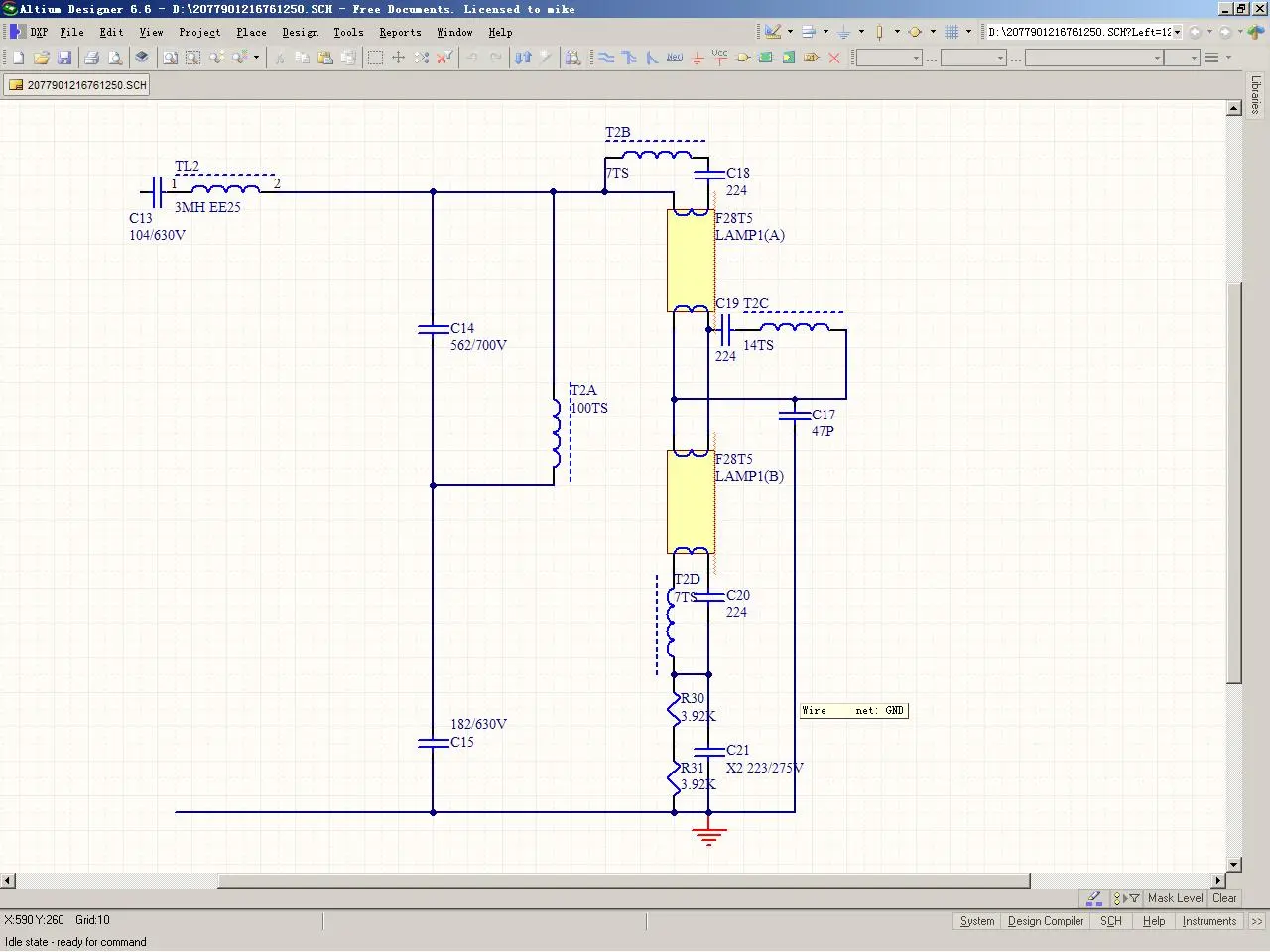

低亮度時,電路的工作頻率升高,越低就升得越高,這時串接的電容的容抗就越小.燈絲電流也是增大的.因此串電容不會有什么效果.附件的這種預熱電路比較好一點.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2186781240714965.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2186781240714965.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@mcu520
低亮度時,電路的工作頻率升高,越低就升得越高,這時串接的電容的容抗就越小.燈絲電流也是增大的.因此串電容不會有什么效果.附件的這種預熱電路比較好一點.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/2186781240714965.jpg');}"onmousewheel="returnimgzoom(this);">
你太強了,我是怎么也想不到這樣的預熱方式,這個電路我已經弄了好長時間了,一直效果不好,太感謝你的鼎力相助了.我試試看.
0
回復
@mcu520
低亮度時,電路的工作頻率升高,越低就升得越高,這時串接的電容的容抗就越小.燈絲電流也是增大的.因此串電容不會有什么效果.附件的這種預熱電路比較好一點.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/2186781240714965.jpg');}"onmousewheel="returnimgzoom(this);">
這個預熱電路很好,不知這個電路用1支燈管和同時用2支燈管會不會工作頻率有變化?另外兄臺這樣解決其中1支燈管出故障時對電路的影響?還是兄臺有經驗,跟大家說說,謝謝!
