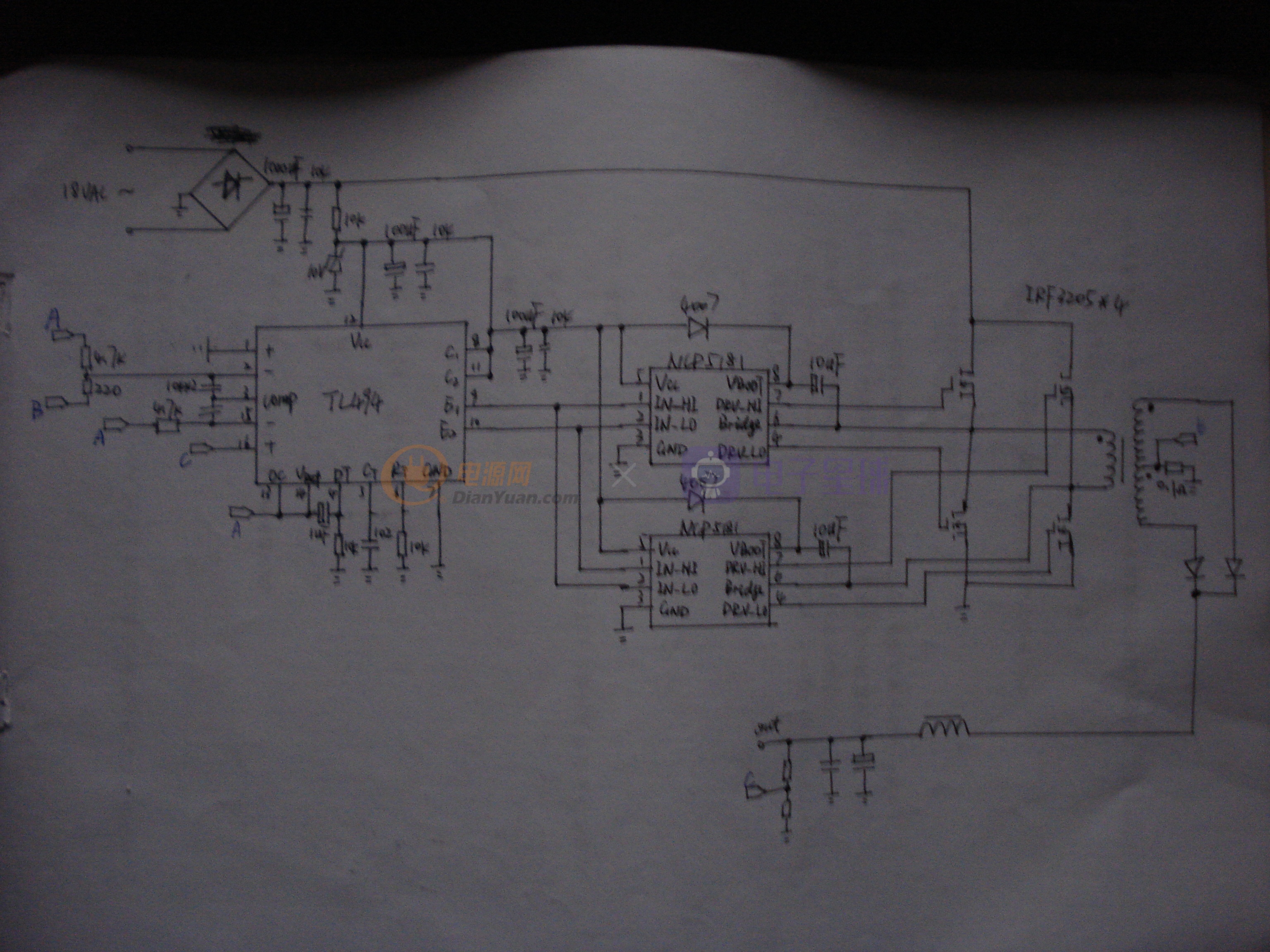

心血來潮,突然想手工畫一次原理圖,大家如果看不清我來解釋.

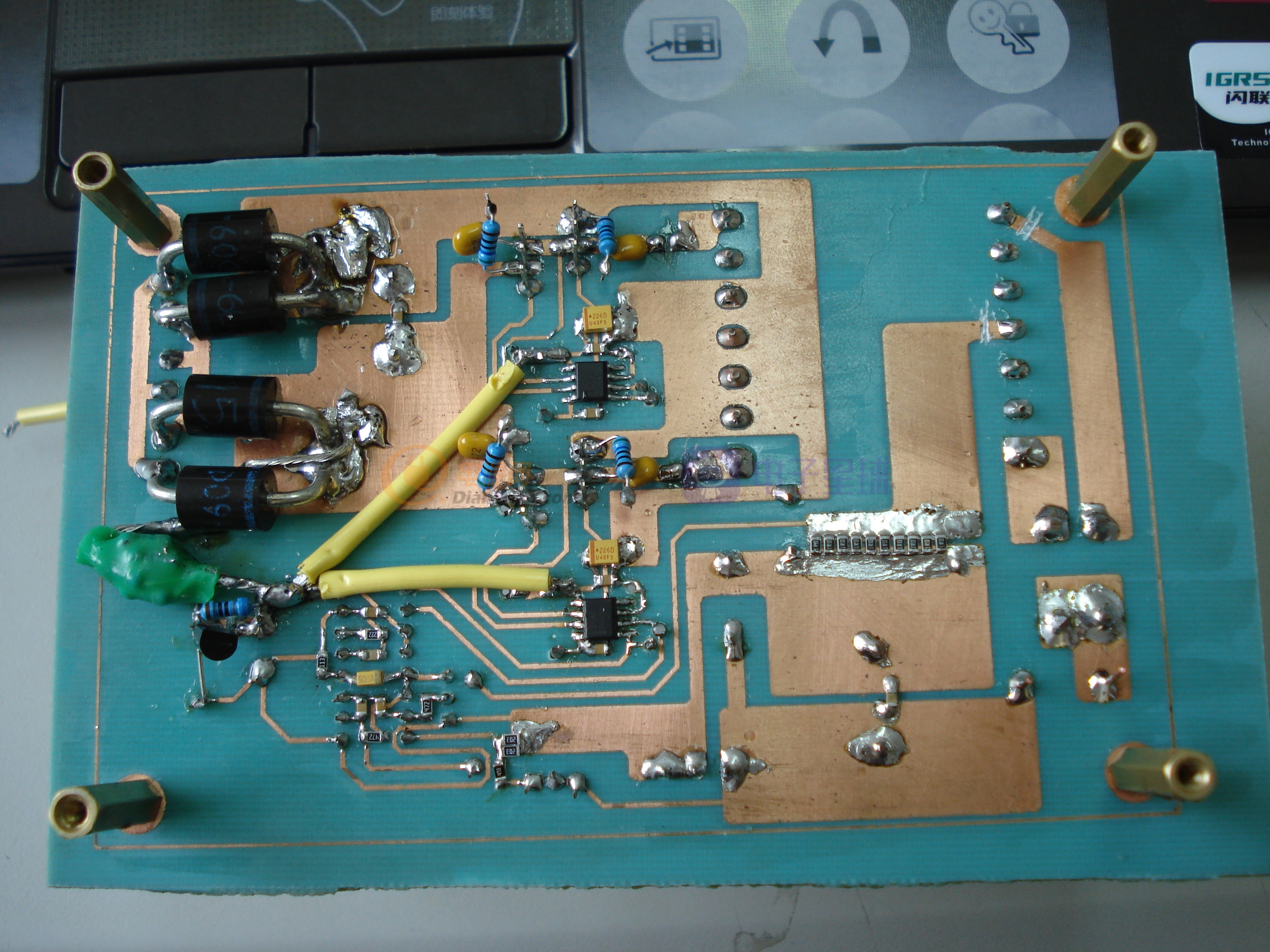

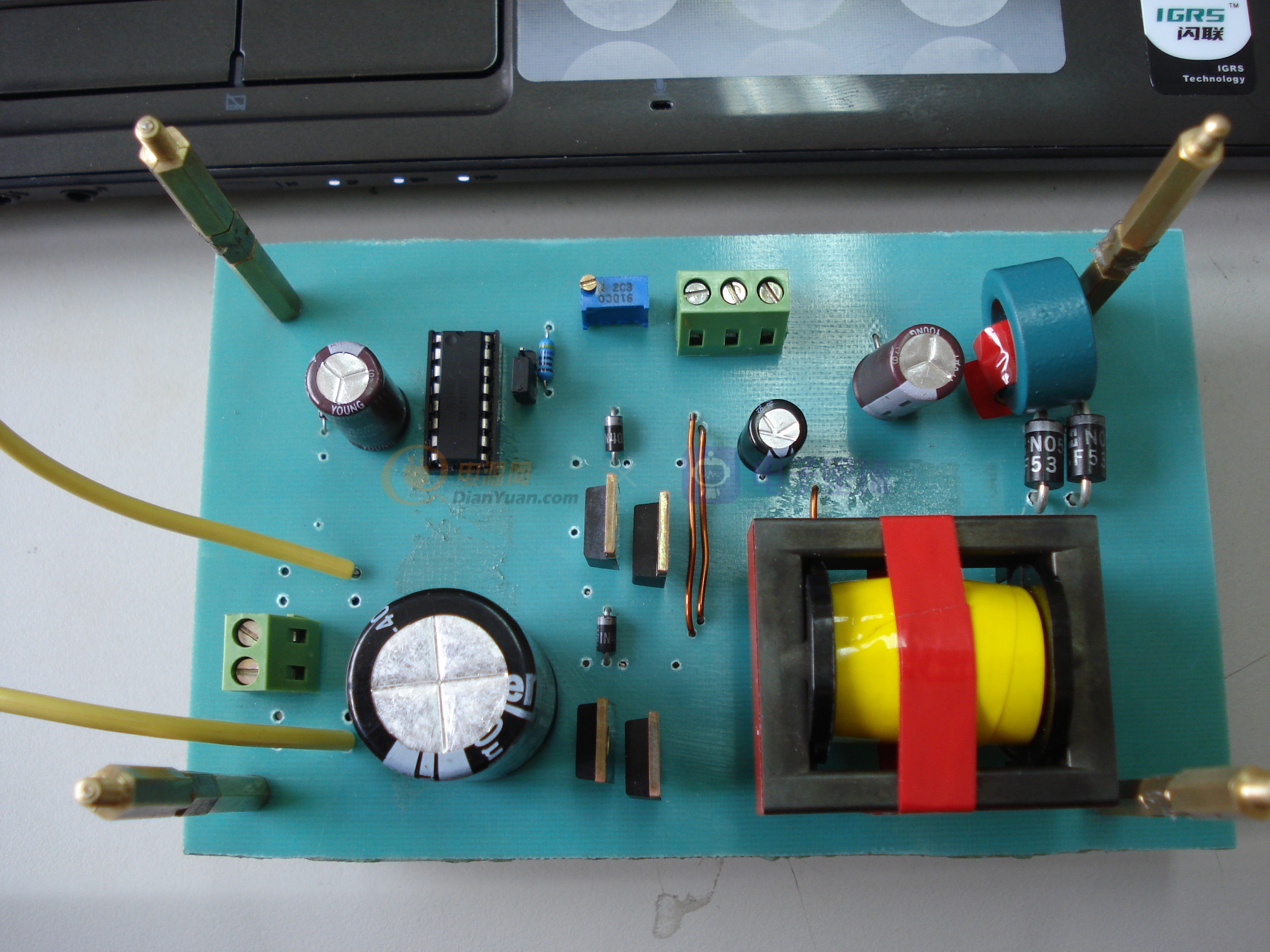

下圖是自己做的板子



設計指標是,輸入15--21VAC,輸出30--36VDC,輸出電流0--2A,紋波小于100mVpp,效率90.

圖后來有改過,每只管子加了并了RC緩沖,那只穩壓管又多加了一支8550給494和5181供電.靜態電流70mA左右.

現在問題是,如果全橋后面不接變壓器,空載的時候,每只管子的驅動波形和輸出波形都是很正的方波,在變壓器初級的位置接20ohm負載,波形根空載一樣.

可是接上變壓器,后面蒸餾濾波,加反饋穩壓后,管子的驅動波形對,輸出波形不對了.

4只管子中,其中一只上橋臂,波形有時會不對,很不理解.

我這次用了全橋是為了學習一下,而未考慮全橋在這里是大材小用等等因素,請見諒.

下面是波形:
驅動波形

管子輸出波形


接變壓器后的驅動波形

接變壓器后的管子輸出波形


接變壓器后,那只不對的管子的驅動波形

接變壓器后,那只不對的管子的輸出波形


輸出接20ohm負載時,驅動波形

輸出接20ohm負載時,管子輸出波形


輸出接20ohm負載時,那只不對的管子的驅動波形

輸出接20ohm負載時,那只不對的管子的輸出波形


希望大家?guī)臀医庖幌禄?
