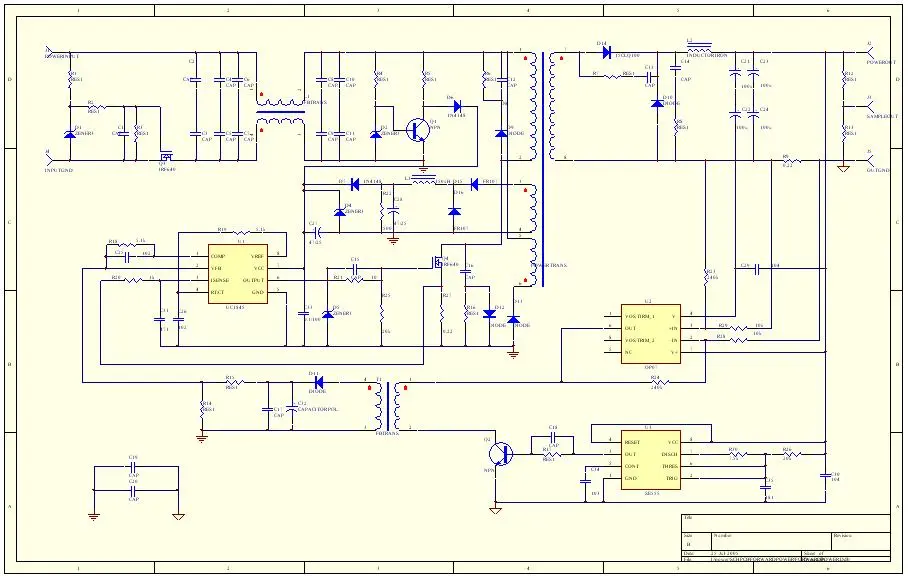

最好能把電路圖附上,否則很難說清的哦

好的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123416196.jpg');}" onmousewheel="return imgzoom(this);">

輸出?V,?A
你現在輸出的電容才100U,是不是太小了哦

假如電容容量加大還是不能解決問題的話,輸出端可再加個LC濾波!!

10V/1.35A,在MOSFET開關處紋波太大了,叫人無法忍受,而且PWM的輸出波形在抖動.MOSFET的S極電阻的電壓波形也不好,好象有振蕩存在的.

我計算出來的濾波電感是111UH,濾波電容如果是100MVPP的話是88U,我用了100U,如果再大的話那么尺寸就有問題了.由于紋波比較大,而供電是采用輸出供的,這樣可能就影響了反饋網絡,是不是反饋網絡由于這么大的紋波導致PWM輸出波形抖動,我再試試加大電容去,可是我總感覺是由于PWM的波形抖動而引起的.加大電容沒什么效果的.

趁著人多,頂上去,哈哈

你的計算加入了電容的電感效應和電阻效應了嗎?

這個,可是沒考慮的.我找到了抖動的原因,是反饋引起的,我斷開反饋就好了,不抖動了,可是紋波太大了,還是沒搞下去,加大濾波電容后可以降到300MV,但是還是大了很多,要求才VPP 100MV,而且就是MOSFET的開關處紋波大的可怕.而別出還可以忍受,MOSFET的吸收回路我試過了,現在MOSFET的D的波形是很好的,尖峰也不大.整流管的我也看了,尖峰也可以,但是到輸出,這個開關尖峰就表現的很明顯.

用兩個電容濾波,在兩電容之間加一1~10UH的電感

你的ic供電紋波測了沒有.環路是否穩定.還有可以改變你的頻率.

謝謝您了,我測了IC的供電紋波,確實很大,問題就出在反饋環節,所以出現了抖動,現在的主要目標是怎么想辦法把主回路的紋波給搞下去,試了幾種辦法都不可行,沒多大改善,最好的時候到了200mv,我先在想問問,PWM輸出到MOSFET的G的波形一定要特別的好嗎?我的前沿是略微有點發圓,后沿有輕微的震蕩,現在發現整流二極管的輸出大致前沿有10V的間峰,后沿有20V左右的間峰,是不是我整流二極管的吸收回路做的有問題,1K 102的串的.

前面有一個111UH左右的電感了,還要加一個嗎?XKW1兄,如果我將前面的電感數值變大可以嗎?還有兄弟,你說的濾波是說的輸出級的那快四個電容的中間加個10UH電感嗎?

而且現在發現4腳的波形上有問題,這個樣子的,

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123563303.jpg');}" onmousewheel="return imgzoom(this);">

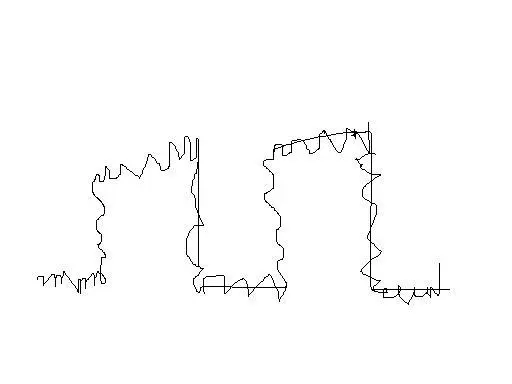

MOSFET  S對地的0.22小電阻的電壓波形也有問題,

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123563449.jpg');}" onmousewheel="return imgzoom(this);">

看上去象高頻干擾,我的開關頻率是200K的,但是怎么想個辦法能把這個給搞少點呢.或者搞掉呢.

***

幫你頂一下  我也想知道為什么?

請問一下,你的補償是怎么算的啊?有沒有公式啊?
希望你指教一下,非常感謝!
