三相pfc輸入電感飽和問題!!!!

論壇里很多單相pfc電感的討論,我這里想問下有關三相pfc電感的問題!希望大蝦們能給予指點!
    目前正在進行三相pfc的試驗,遇到了一個難以解決的問題!在加dsp控制的情況下,三相輸入電壓僅僅加到2v時,三相輸入電流已經是3A多,如果加到10v時,電流12A多,再往上加電流會變得更大而燒管子.這么大的電流應該是短路了,查了好長時間的原因,覺得主要問題應該不pwm控制導通錯誤造成的.后經分析實驗及在網上看到的一些討論,覺得有可能是電感磁飽和引起的!不知分析的是否正確!應該如何解決呢?

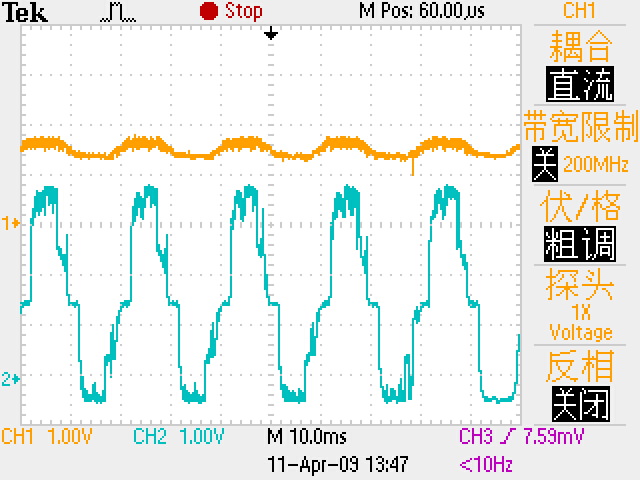

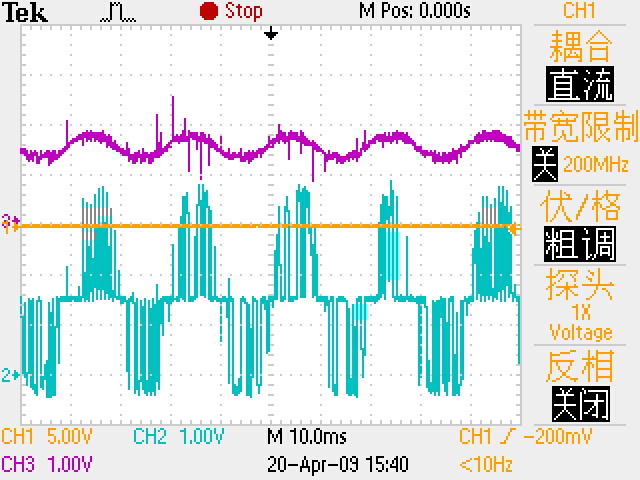

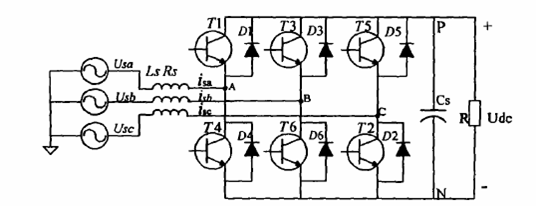

附上主電路的電路圖和測得的一相電壓、電流的波形!
全部回復(5)
正序查看
倒序查看
2009-06-02 16:57
哪位高手能指教一下呢!
0
回復
2009-06-06 15:11
你的這個磁環不行,我建議把磁芯開個口,我們給很多空調公司大量供應PFC,電流在40A時也沒問題,我們的磁芯是用非晶材料做的,做好后再把磁芯開個口,就解決了飽和問題
0
回復
2012-11-15 16:04
請問三相pfc的電感值如何確定?能不能貼一個計算書
0
回復
2012-11-20 21:48

能否上傳一下六管IGBT驅動電路,以及驅動電路的電源供給電路,小弟最近困擾在怎樣給6個igbt驅動供電

0
回復
2013-05-07 10:12

我也遇到這樣的問題  稍微升一點調壓器,電感,調壓器吱吱的響,然后都燒了幾個電流傳感器了,不知道怎么解決?應該是驅動發錯了的原因

0
回復
