在J2的兩端并接一個4歐姆的電阻,使用圖1中的接法時,Q1(TIP3055)基極電壓1.12V;集電極電壓8.02V;發射極電壓1.02V Q2(TL431)調整端電壓0.51V;Q3(9014)基極電壓2.04V,這個時候R1(100歐姆)電阻非常燙手!這個是什么問題?
我想輸出5V 3.5A電流必須用到TL431,而且是串聯穩壓電源,請各位仁兄代為分析一下怎么做才行!

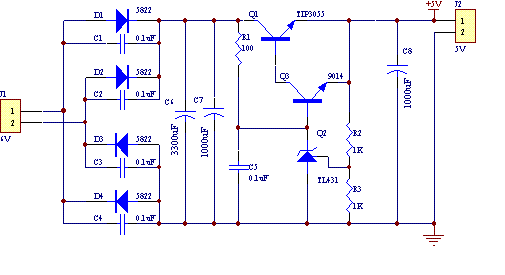

圖1

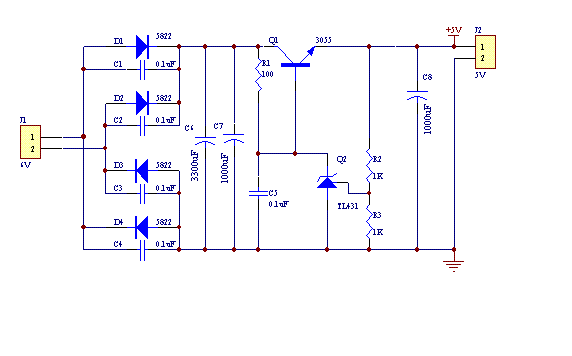

圖2串聯穩壓電源問題?
在J2的兩端并接一個4歐姆的電阻,使用圖1中的接法時,Q1(TIP3055)基極電壓5.66V;集電極電壓6.97V;發射極電壓4.91V Q2(TL431)調整端電壓2.46V
在J2的兩端并接一個4歐姆的電阻,使用圖1中的接法時,Q1(TIP3055)基極電壓1.12V;集電極電壓8.02V;發射極電壓1.02V Q2(TL431)調整端電壓0.51V;Q3(9014)基極電壓2.04V,這個時候R1(100歐姆)電阻非常燙手!這個是什么問題?
我想輸出5V 3.5A電流必須用到TL431,而且是串聯穩壓電源,請各位仁兄代為分析一下怎么做才行!
圖1
圖2
在J2的兩端并接一個4歐姆的電阻,使用圖1中的接法時,Q1(TIP3055)基極電壓1.12V;集電極電壓8.02V;發射極電壓1.02V Q2(TL431)調整端電壓0.51V;Q3(9014)基極電壓2.04V,這個時候R1(100歐姆)電阻非常燙手!這個是什么問題?
我想輸出5V 3.5A電流必須用到TL431,而且是串聯穩壓電源,請各位仁兄代為分析一下怎么做才行!
圖1
圖2全部回復(2)
