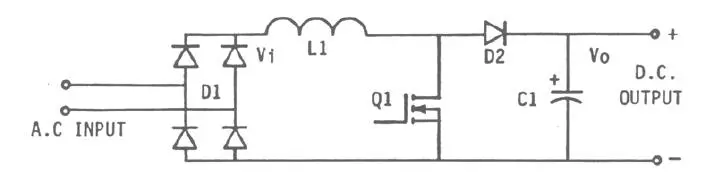

Iron Powder因?yàn)槠涓唢柡痛琶芘c低磁導常用于Boost PFC和Inverter電路中,通常我們應用Steinmetz公式計算其磁芯損耗:
但是,利用Steinmetz公式計算其磁芯損耗只是在較小的磁密和頻率范圍內有較高精度,如果頻率、磁密變化較大,則需重新獲得三個常數,以得到較精確的解.如下,在10K上下需要兩個公式來表示:
由于磁芯損耗包含磁滯損耗和渦流損耗,渦流損耗是磁密平方和頻率平方的函數,而磁滯損耗與磁密及磁芯材質有關.
Bozorth指出磁滯損耗在較低頻率下是B的3次方的函數,在較高頻率下是B的1.6次方的函數,中頻時B的指數在1.6和3之間變化.B的指數值的變化與磁疇在外部磁場作用下的響應有關.外部場強低時,磁疇移動很小,但隨著場強的增加,磁疇運動加劇,直到飽和時,磁偶極子被外場強迫為同方向.
上圖是磁滯損耗Vs磁密的測試圖,通過它,可以得到如下式所示的磁滯損耗公式:
而渦流損耗可表示為:
整個磁芯損耗就可以表示為:
其指數根據測試結果作了一定修改!
上圖是兩咱模型的比較,Bozorth模型還是準一些.
切記!目前Bozorth模型給出的數據還僅適用于MicroMetals的Iron Power,不要亂用!而且,當自己需要通過實驗確定損耗公式時,Steinmetz公式要簡單一些,畢竟只有三個參數,而且作一下對數變換后作運算很方便!
