1基本量化公式
2各種模式下公式細化
3計算實例
4總結
參數設定:1輸出電壓V0
2輸入電壓V Vmax Vmin
3功率:輸出功率PO 輸入功率P 效率η
4電流:初級IP IP1 IP2(IP) ΔIP 次級電流IS IS1 IS2(IS) ΔIS
5占空比D,最大Dmax
6頻率f 周期T 導通時間TON 關斷時間TOFF
7其它 初級匝數NP 次級匝數NS 匝數比n
8注意:忽略一切管壓降
反激電源終極討論(變壓器篇)
全部回復(18)
正序查看
倒序查看
@harry1982
2各種模式下公式細化

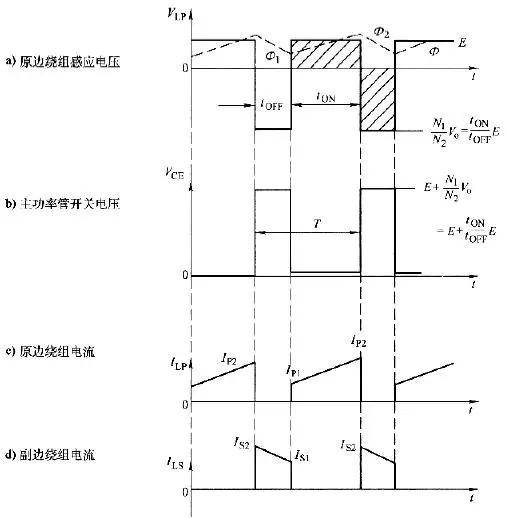

連續模式:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/869871246523382.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/869871246523382.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@harry1982
2各種模式下公式細化

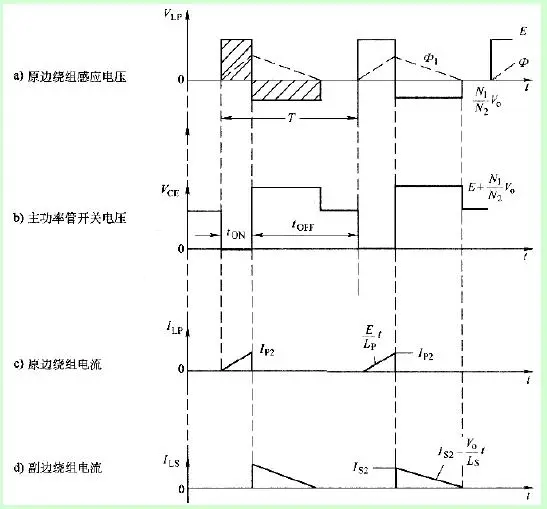

斷續模式
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/869871246523164.jpg');}" onmousewheel="return imgzoom(this);">
一般假設:TON+TOFF=0.8T
可以得出:TONMAX=(VO*n*0.8T)/(VMIN+(VO*n))
DMAX=(VO*n*0.8)/(VMIN+(VO*n))=VF*0.8/(Vmin+VF)
當采用UC3845時,受輸出最大脈寬限制,最大占空比取值為0.45
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/869871246523164.jpg');}" onmousewheel="return imgzoom(this);">
一般假設:TON+TOFF=0.8T
可以得出:TONMAX=(VO*n*0.8T)/(VMIN+(VO*n))
DMAX=(VO*n*0.8)/(VMIN+(VO*n))=VF*0.8/(Vmin+VF)
當采用UC3845時,受輸出最大脈寬限制,最大占空比取值為0.45
0
回復
1.基本量化公式
能量轉化:E=Lp*Ip*Ip/2 P=E/T IP=V*TON/Lp IS=IP*(NP/NS) 得出:LP=(V*TON)2/(2*P*T)＝V2*D2/(2*P*f)
*******************************************************************
.這個方程告訴我們,一旦輸入電壓固定,如果要增加輸出功率,那么只能通過減低開關頻率或者減少電感來實現,
而如果開關頻率也已經選定,那么只有通過減少電感才能增加功率,但是實際的電感都有一個最小值,所以斷續模式
工作的反激式變換器有最大輸出功率的限制
*******************************************************************
伏秒平衡: V*TON=VO*(NP/NS)*TOFF
法拉第定律:dB=V*dT/(N*Ae)
電感與電壓關系:U=LdI/dT 得出:IP=V*D*T/Lp=V*TON/Lp
能量轉化:E=Lp*Ip*Ip/2 P=E/T IP=V*TON/Lp IS=IP*(NP/NS) 得出:LP=(V*TON)2/(2*P*T)＝V2*D2/(2*P*f)
*******************************************************************
.這個方程告訴我們,一旦輸入電壓固定,如果要增加輸出功率,那么只能通過減低開關頻率或者減少電感來實現,
而如果開關頻率也已經選定,那么只有通過減少電感才能增加功率,但是實際的電感都有一個最小值,所以斷續模式
工作的反激式變換器有最大輸出功率的限制
*******************************************************************
伏秒平衡: V*TON=VO*(NP/NS)*TOFF
法拉第定律:dB=V*dT/(N*Ae)
電感與電壓關系:U=LdI/dT 得出:IP=V*D*T/Lp=V*TON/Lp
0
回復
3 計算實例
輸出:40-48-56VDC
輸出:24V/1A 5V/1A
頻率:f＝100kHz
最大占空比:0.45
效率:0.8
磁芯:ETD29 AE=73.76 dB=0.2
****************************************************
斷續模式:
計算:
1.電感量:LP=(V*TON)2/(2*P*T)=45uH
2.初級匝數:Np=V*TON/(AE*dB)=12.2 取12匝
3.次級匝數:由V*TON=VO*(NP/NS)*TOFF得出n=40*4.5/24*3.5=2.1 取2
所以Ns=6匝
完畢!
初級峰值電流IP=V*TON/LP=40*4.5/45=4A
次級峰值電流IS=IP*n=8A
*****************************************************************
續續模式:
計算:
1.電感量:LP=(V*TON)2/(2*P*T)=160uH (假設p=10w時連續)
2.初級匝數:Np=V*TON/(AE*dB)=12.2 取12匝
3.次級匝數:由V*TON=VO*(NP/NS)*TOFF得出n=40*4.5/24*5.5=1.36
所以Ns=9匝
******************************************************************
從上面關系式看出,當單端反激式變換器工作在磁化電流為連續狀態時,其輸出電壓
只取決于原邊與副邊繞組匝數比、脈沖導通時間與截止時間之比,以及輸入電壓" 的值,
而與負載電阻大小無關
******************************************************************
完畢!
初級峰值電流IP=IS/n=1.8A
次級峰值電流IS=P/VO*(1-D)=2.7A
輸出:40-48-56VDC
輸出:24V/1A 5V/1A
頻率:f＝100kHz
最大占空比:0.45
效率:0.8
磁芯:ETD29 AE=73.76 dB=0.2
****************************************************
斷續模式:
計算:
1.電感量:LP=(V*TON)2/(2*P*T)=45uH
2.初級匝數:Np=V*TON/(AE*dB)=12.2 取12匝
3.次級匝數:由V*TON=VO*(NP/NS)*TOFF得出n=40*4.5/24*3.5=2.1 取2
所以Ns=6匝
完畢!
初級峰值電流IP=V*TON/LP=40*4.5/45=4A
次級峰值電流IS=IP*n=8A
*****************************************************************
續續模式:
計算:
1.電感量:LP=(V*TON)2/(2*P*T)=160uH (假設p=10w時連續)
2.初級匝數:Np=V*TON/(AE*dB)=12.2 取12匝
3.次級匝數:由V*TON=VO*(NP/NS)*TOFF得出n=40*4.5/24*5.5=1.36
所以Ns=9匝
******************************************************************
從上面關系式看出,當單端反激式變換器工作在磁化電流為連續狀態時,其輸出電壓
只取決于原邊與副邊繞組匝數比、脈沖導通時間與截止時間之比,以及輸入電壓" 的值,
而與負載電阻大小無關
******************************************************************
完畢!
初級峰值電流IP=IS/n=1.8A
次級峰值電流IS=P/VO*(1-D)=2.7A
0
回復
@harry1982
3計算實例輸出:40-48-56VDC輸出:24V/1A5V/1A頻率:f＝100kHz最大占空比:0.45效率:0.8磁芯:ETD29AE=73.76dB=0.2****************************************************斷續模式:計算:1.電感量:LP=(V*TON)2/(2*P*T)=45uH2.初級匝數:Np=V*TON/(AE*dB)=12.2 取12匝3.次級匝數:由V*TON=VO*(NP/NS)*TOFF得出n=40*4.5/24*3.5=2.1取2 所以Ns=6匝完畢!初級峰值電流IP=V*TON/LP=40*4.5/45=4A次級峰值電流IS=IP*n=8A*****************************************************************續續模式:計算:1.電感量:LP=(V*TON)2/(2*P*T)=160uH (假設p=10w時連續)2.初級匝數:Np=V*TON/(AE*dB)=12.2 取12匝3.次級匝數:由V*TON=VO*(NP/NS)*TOFF得出n=40*4.5/24*5.5=1.36 所以Ns=9匝******************************************************************從上面關系式看出,當單端反激式變換器工作在磁化電流為連續狀態時,其輸出電壓只取決于原邊與副邊繞組匝數比、脈沖導通時間與截止時間之比,以及輸入電壓"的值,而與負載電阻大小無關******************************************************************完畢!初級峰值電流IP=IS/n=1.8A次級峰值電流IS=P/VO*(1-D)=2.7A
留腳印
