求最簡單的一個220V變直流12V的電源原理圖
最好各位大師傅能簡單幫我講解一下
萬分感謝
在線等~
求最簡單的一個220V變直流12V的電源原理圖
全部回復(23)
正序查看
倒序查看
@wxjingdi
功率5W就可以我到網上找了可是沒有詳細的啊~

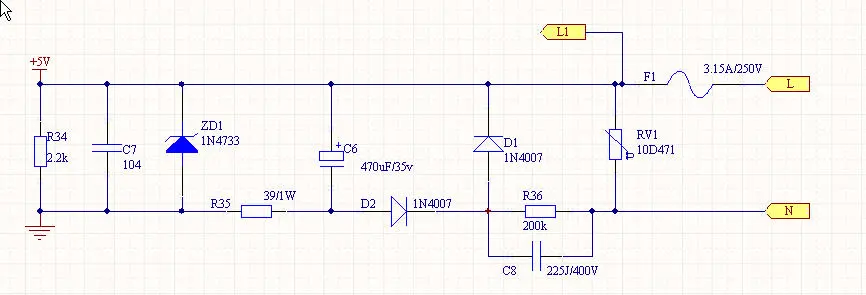

我有一個最簡單的原理圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3405331246848703.jpg');}" onmousewheel="return imgzoom(this);">把R35去掉直接,把R36 200K換成3K4分之1*4并聯,差不多有5W.還有這是我在網上找的圖紙,我修改一下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3405331246848703.jpg');}" onmousewheel="return imgzoom(this);">把R35去掉直接,把R36 200K換成3K4分之1*4并聯,差不多有5W.還有這是我在網上找的圖紙,我修改一下 0
回復
@不差錢
我有一個最簡單的原理圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3405331246848703.jpg');}"onmousewheel="returnimgzoom(this);">把R35去掉直接,把R36 200K換成3K4分之1*4并聯,差不多有5W.還有這是我在網上找的圖紙,我修改一下
忘了說 是交流的220V 再問個傻問題啊 你這個變壓是怎么變的呢?
0
回復
@不差錢
我有一個最簡單的原理圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3405331246848703.jpg');}"onmousewheel="returnimgzoom(this);">把R35去掉直接,把R36 200K換成3K4分之1*4并聯,差不多有5W.還有這是我在網上找的圖紙,我修改一下
這個電路只能提供不到1W的功率,給他也沒用,更重要的是你自己都沒搞明白這個電路的原理,你改R36沒有任何意義,功率不是靠R36傳輸?shù)?而是電容,改電阻就是沒有搞懂這個電路.而且這個電路提供不了那么大的功率的.
建議樓主還是隨便找個開關電源的書看一下吧,感覺你一點基礎都沒有,跟你說也很難教會.
建議樓主還是隨便找個開關電源的書看一下吧,感覺你一點基礎都沒有,跟你說也很難教會.
0
回復
@msz181818

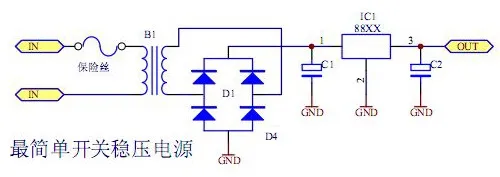

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/488821246953424.jpg');}"onmousewheel="returnimgzoom(this);">
開關電源........
0
回復
@wxjingdi
自己頂下~
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/488821246953424.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復

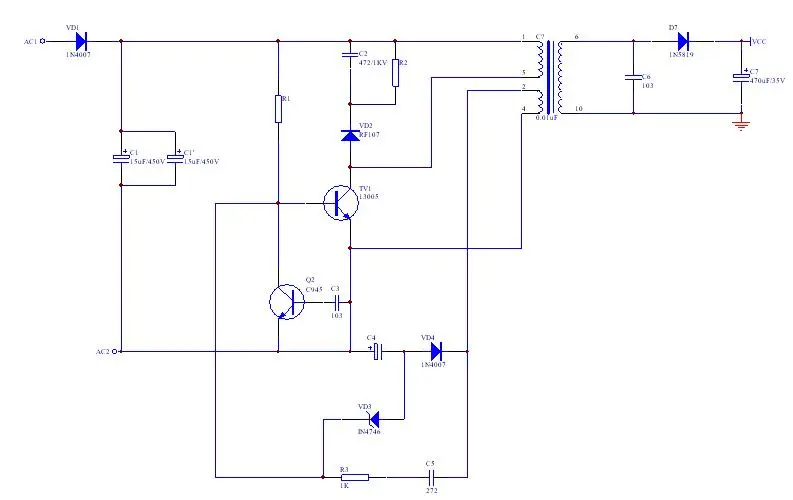

我這個有簡單的,你看看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/327731246958317.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/327731246958317.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@yyl88176535
我這個有簡單的,你看看[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/327731246958317.jpg');}"onmousewheel="returnimgzoom(this);">
你那個不能用吧?還是用下面那個很保險
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/488821246958713.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/488821246958713.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@msz181818
你那個不能用吧?還是用下面那個很保險[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/488821246958713.jpg');}"onmousewheel="returnimgzoom(this);">
同意好用!不過請問發圖者:什么是開關電源?什么又是最簡單開關穩壓電源?
說來聽聽:)
說來聽聽:)
0
回復
@不差錢
我有一個最簡單的原理圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3405331246848703.jpg');}"onmousewheel="returnimgzoom(this);">把R35去掉直接,把R36 200K換成3K4分之1*4并聯,差不多有5W.還有這是我在網上找的圖紙,我修改一下
終于明白了 這個是阻容降壓的
0
回復
@yyl88176535
我這個有簡單的,你看看[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/327731246958317.jpg');}"onmousewheel="returnimgzoom(this);">
老師 這個圖 我除了變壓整流和濾波能看懂 然后就看不懂了 那個是負反饋的三極管 那個事調節的三極管啊 可不可以 給我講解一下呢 謝謝
