求反激變壓器計算,120W電源

現要設計一電源,輸入電壓,100V-240V,輸出33V,2.94A,12V1.5A.現在我打算用PQ3225的磁芯來做,效率要90%以上,電源帶PFC電路,芯片用CM6800.
請各位大俠幫算一下變壓器的繞法,謝謝.
全部回復(19)
正序查看
倒序查看
alvin00
LV.4
2
2009-07-03 16:47
繞法?你想問什么?能否發一份CM6800規格書上來?
0
回復
jinniuyin
LV.2
3
2009-07-03 16:55
@alvin00
繞法?你想問什么?能否發一份CM6800規格書上來?
變壓器繞法和芯片沒有什么關系吧.
我想問的是這個變壓器應該如何設計,初次級的繞線圈數和銅線的選擇,占空比0.5以下,謝謝.
1701091246611148.pdf
0
回復
www2009
LV.4
4
2009-07-07 17:19

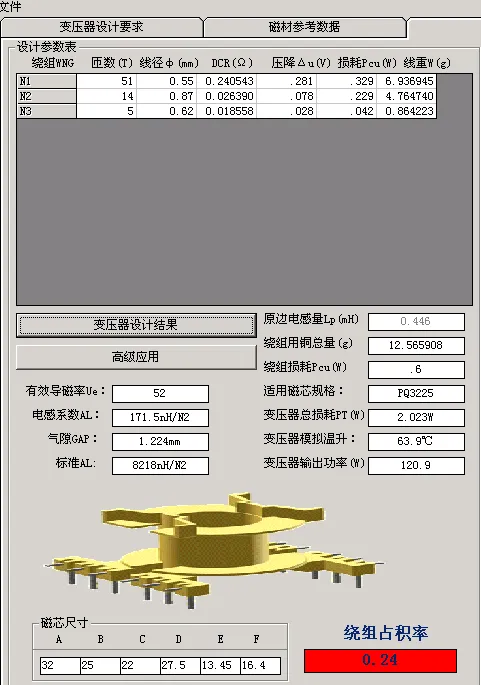

呵呵,我來用程序幫你算算吧,按50khz計算結果500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3408321246958342.png');}" onmousewheel="return imgzoom(this);">
0
回復
lsk5
LV.5
5
2009-07-07 17:43
@www2009
呵呵,我來用程序幫你算算吧,按50khz計算結果[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3408321246958342.png');}"onmousewheel="returnimgzoom(this);">
...............
0
回復
yijianhua
LV.5
6
2009-07-08 14:04
@lsk5
...............
(Vin*Ton) / (△B*Ae)
這個是算初級圈數的,不過你要這麼高的效率,CM6800不太好吧?這個IC是硬開關的,EMI也不太好處理,用新型的IC效率會好做點
如還有什麼問題再提出來,大家?guī)兔鉀Q.
0
回復
江米條
LV.5
7
2009-07-08 14:13
@www2009
呵呵,我來用程序幫你算算吧,按50khz計算結果[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3408321246958342.png');}"onmousewheel="returnimgzoom(this);">
兄弟,你那個軟件不錯,能不能給我一份?
0
回復
kaoloo
LV.7
8
2009-07-08 14:32
@www2009
呵呵,我來用程序幫你算算吧,按50khz計算結果[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3408321246958342.png');}"onmousewheel="returnimgzoom(this);">

公式不錯,能不能共享啊?謝

0
回復
evdi
LV.6
9
2009-07-09 22:58
@kaoloo
公式不錯,能不能共享啊?謝
寬范圍輸入flyback,90%efficiency 不可能完成的任務
0
回復
yijianhua
LV.5
10
2009-07-10 08:31
@evdi
寬范圍輸入flyback,90%efficiency不可能完成的任務
單組的要90%還好,多組的就比較麻煩
0
回復
jinniuyin
LV.2
11
2009-07-10 11:09
@yijianhua
單組的要90%還好,多組的就比較麻煩
現在主要做220V輸入,主要負載通道是33V,2.94A,12V只0.4A左右.現在在220V輸入下效率只87%,電源頻率是45K.
我想問一下能不能通過改頻率的方法來提高效率.
0
回復
jinniuyin
LV.2
12
2009-07-10 11:15
@yijianhua
(Vin*Ton)/(△B*Ae)這個是算初級圈數的,不過你要這麼高的效率,CM6800不太好吧?這個IC是硬開關的,EMI也不太好處理,用新型的IC效率會好做點如還有什麼問題再提出來,大家?guī)兔鉀Q.
你好,我剛?cè)腴T電源,我試用過TEA1552和TDA4863做了一臺電源,效率只有79%.
能否給個新型IC的型號.
0
回復
jinniuyin
LV.2
13
2009-07-10 11:18
@www2009
呵呵,我來用程序幫你算算吧,按50khz計算結果[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3408321246958342.png');}"onmousewheel="returnimgzoom(this);">
謝謝您幫我計算,我去試試看.
0
回復
2009-07-10 13:42
@www2009
呵呵,我來用程序幫你算算吧,按50khz計算結果[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3408321246958342.png');}"onmousewheel="returnimgzoom(this);">
哥們,你的變壓器計算軟件叫什么名字,網上能否下載!給傳份行么?
0
回復
l003zi
LV.4
15
2009-07-11 00:02
@jinniuyin
現在主要做220V輸入,主要負載通道是33V,2.94A,12V只0.4A左右.現在在220V輸入下效率只87%,電源頻率是45K.我想問一下能不能通過改頻率的方法來提高效率.
改變頻率的方法可以改變效率,但是不知道會變高還是變低.
如果頻率升高,變壓器的損耗可能會下降(因?yàn)锽減小,而損耗對B更敏感)
但是開關損耗增加.所以需要經過試驗驗證才行
0
回復
yjlnmy
LV.7
16
2009-07-11 11:28
@別無所求
哥們,你的變壓器計算軟件叫什么名字,網上能否下載!給傳份行么?
有什么好東西分享一下!
0
回復
yijianhua
LV.5
17
2009-07-13 08:34
@yjlnmy
有什么好東西分享一下!
其實算變壓器不要用軟件的,用電磁感應定律去算,加上自己的經驗值,會更好的,因?yàn)樗愠鰜?lái)最后還是要調試的
0
回復
www2009
LV.4
18
2009-07-13 12:45
@yijianhua
其實算變壓器不要用軟件的,用電磁感應定律去算,加上自己的經驗值,會更好的,因?yàn)樗愠鰜?lái)最后還是要調試的
哎,我覺得哥們說得也對,有算盤不用干嗎用計算器和電腦軟件,但是,我沒有哥們的經驗啊只能借助軟件,哥們能將您的經驗貼上來大家學習下不
0
回復
biting
LV.1
19
2009-07-13 12:59
@www2009
哎,我覺得哥們說得也對,有算盤不用干嗎用計算器和電腦軟件,但是,我沒有哥們的經驗啊只能借助軟件,哥們能將您的經驗貼上來大家學習下不
呵呵,路過
0
回復
www2009
LV.4
20
2009-07-13 13:03
@別無所求
哥們,你的變壓器計算軟件叫什么名字,網上能否下載!給傳份行么?
是公司買的,沒有密碼盤啊,我?guī)Щ丶已b了,要插密碼盤,我沒有
