不會線束差錯了把?電容不會全部燒短路的啊,要是電容短路電阻也會燒的

這只是阻容吸收回路吧.更換后應該沒事了

更換了塊板子  焊了十幾分鐘就燒了,焊接的時候電機有響聲 聲音很大翁嗡響  可控硅也換了 還是燒  所有電路沒的問題  板子上的插線   機頭 都查了  主變 那西我都看了 看不出來有什么損壞啊

板子上的插線  我都看了 連一點磨損都沒的 只有變壓器不好檢查 只能看了哈表面 挺好的

這就是燒的電阻  6個全燒了

你好!
     我也感覺是線接錯了,主要檢查兩個觸發脈沖插頭上的線是否正常?其他就沒什么地方可懷疑的了.

我也遇過幾次,其中一次是車間電路上的逆變焊機壞了.電網電壓達到800V

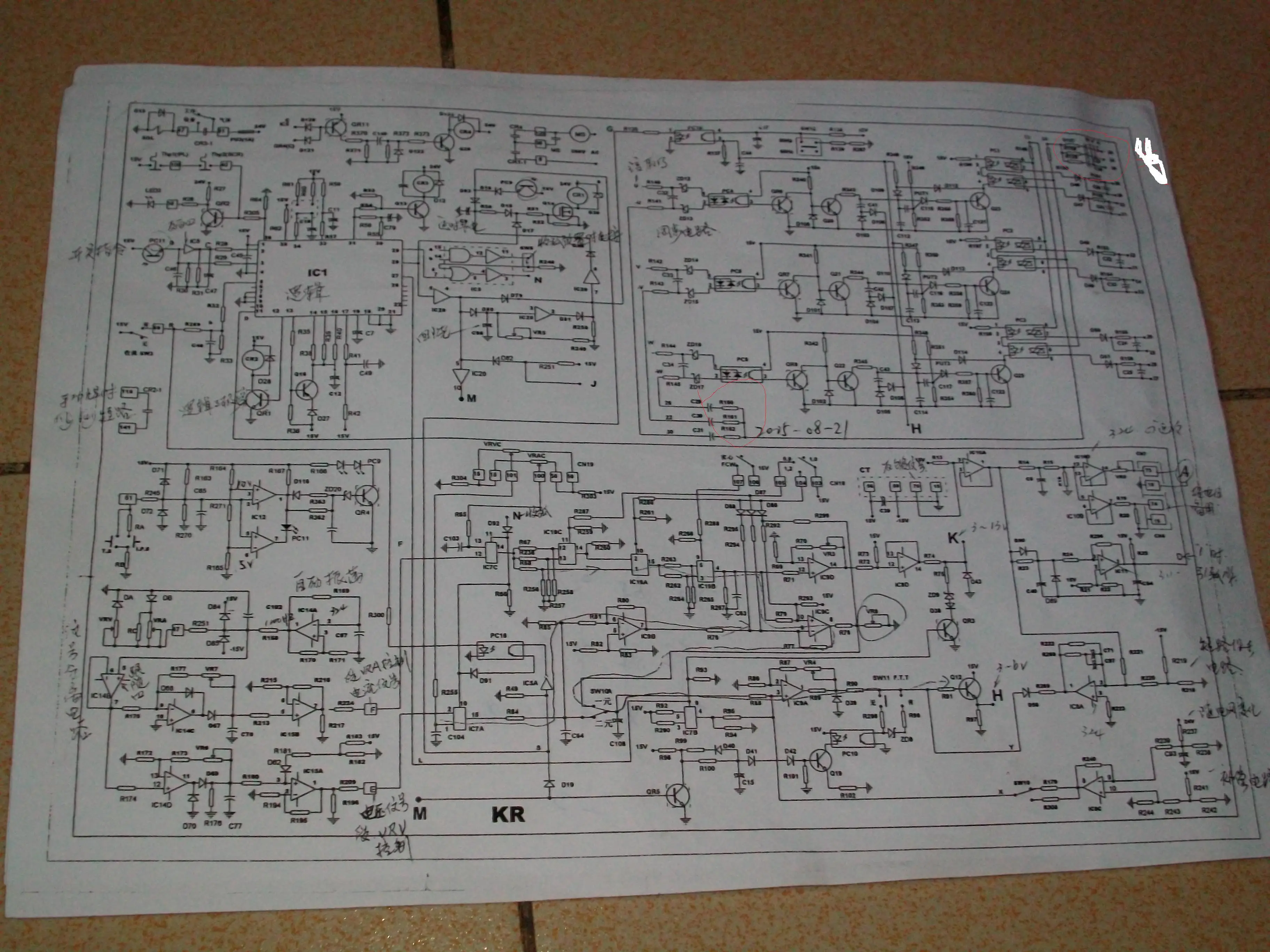

焊機是在使用中燒的 不是維修后 或 換地方后燒的.在這之前一直在用 沒人動過線路,燒毀后.我去維修以為是正常的.就換了個板子.換了后不到十分中就燒了.今天有一臺宏偉防松下500燒了,同一毛病.不同的是這焊機是在別的班組換過來的.在這之前一直是好的.還有就是松下在焊接時候有翁翁聲.宏偉沒的.請個位在幫我想哈 我這有原理圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3424941247742048.jpg');}" onmousewheel="return imgzoom(this);">

肯定是輸入電源問題,我以前碰到過,檢查供電部分有接觸不良的地方.因?yàn)檫@個毛病,在剛上班時正常的(冷態),過一會就會發生(熱態).

謝謝啊  但電源我都檢查過是好的  明天我在仔細檢查哈

謝謝大家啊  找到原因了 因?yàn)橐拱?前幾天把廠房里有個電門柜的地線燒了.好像正好是這個電門柜雖然地線還能用但現在可以確定是電源的問題了   我換了個電門就好了 不過還是要謝謝大家啊

嘿嘿,好了就行

你好.你那個燒壞的電阻是多少歐姆?今天我公司有臺凱爾達KH350的焊機.也是燒的同一個位置.當時我拿個好板子換上去就好了.還以為是板子的問題呢!看來明天我要去好好檢查那兒的電源.
燒壞的電阻我用萬用表怎么量不來呢?
我發現你的板子與凱爾達KH350的板子是一模一樣的!

我們公司有次奧太逆變的焊機里面的電容壞了.相電壓也有800V .結果把附近一臺自動焊機的程序都搞亂了.后來廠家來人把所有的奧太焊機里面的電容都換了.說是電容進貨批次有問題.

主要是電源開關缺相引起的.

不好意思啊  我也沒的注意看那個電阻 一般我門是不修板子的

這六個電阻是4.7歐的,用數字表200歐姆檔量.

謝謝你的幫助

那六個電阻應該不是4.7歐姆吧?
你是不是看圖紙說的?

我看到這幾個電阻都很小,功率不會太大,我以前也遇到過這種情況,一次是電壓反饋線斷了,燒掉了這幾個電阻,一次是電源地線斷了,正好遇到了雷擊也燒掉了這幾個電阻,我將他們?nèi)珦Q成了3瓦10歐姆大功率金屬膜電阻,在沒有發生過這種情況.遇到有變頻器的地方這種情況很常見,我都是換了電阻的.電容也換成了1000伏聚丙烯電容.我是搞可控硅維修的.

松下KR-500開機異常燈亮.電流表指針?lè)崔D(zhuǎn),電路板那出問題

剛剛看到,看色碼加實測,因各個表不同略有差異.

CT壞了
