哪位高手誰會修直流屏
高速公路監控用直流屏 誰有做過啊
全部回復(9)
正序查看
倒序查看
@thinkshe
**此帖已被管理員刪除**


0
回復
@thinkshe

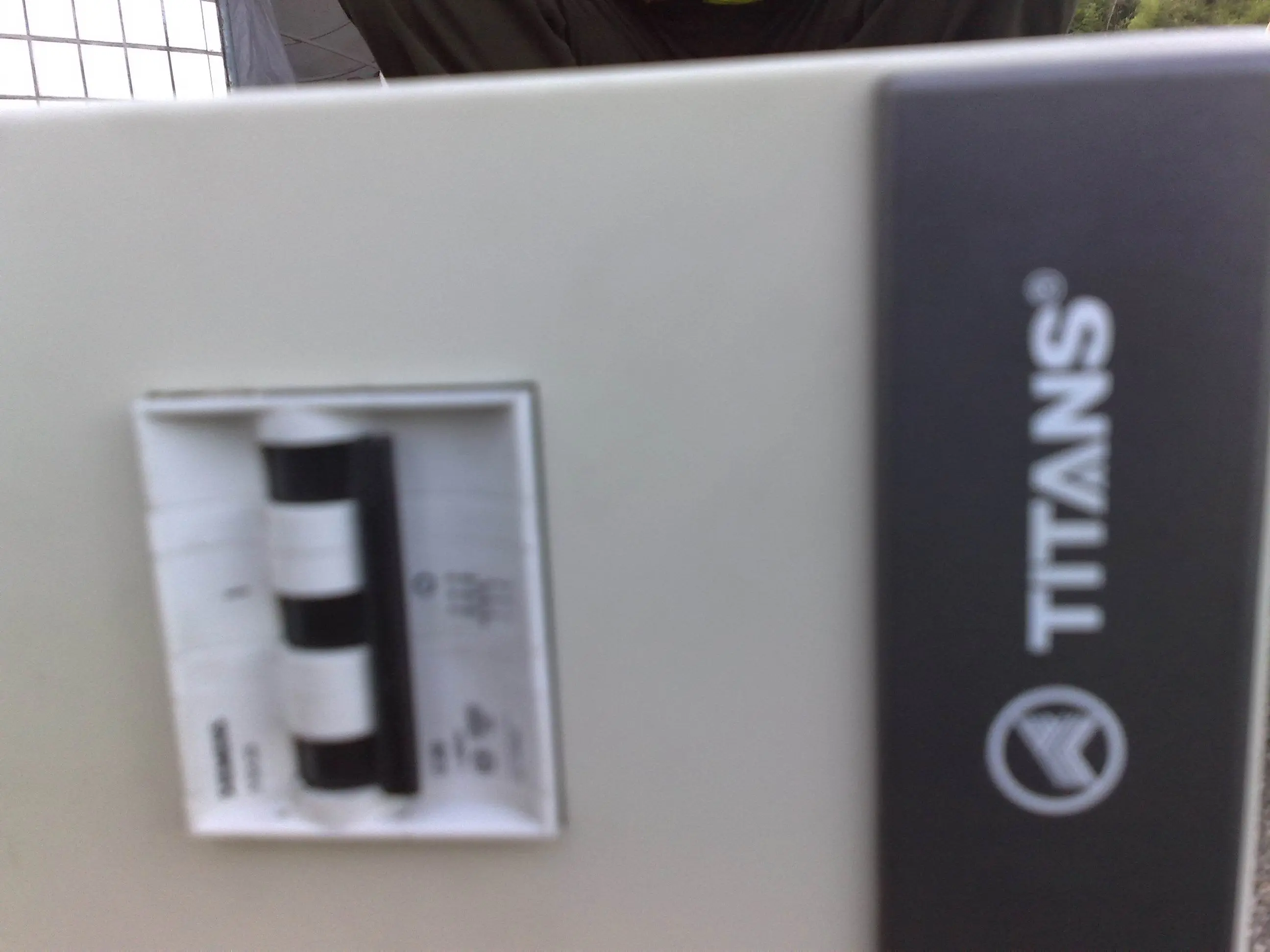

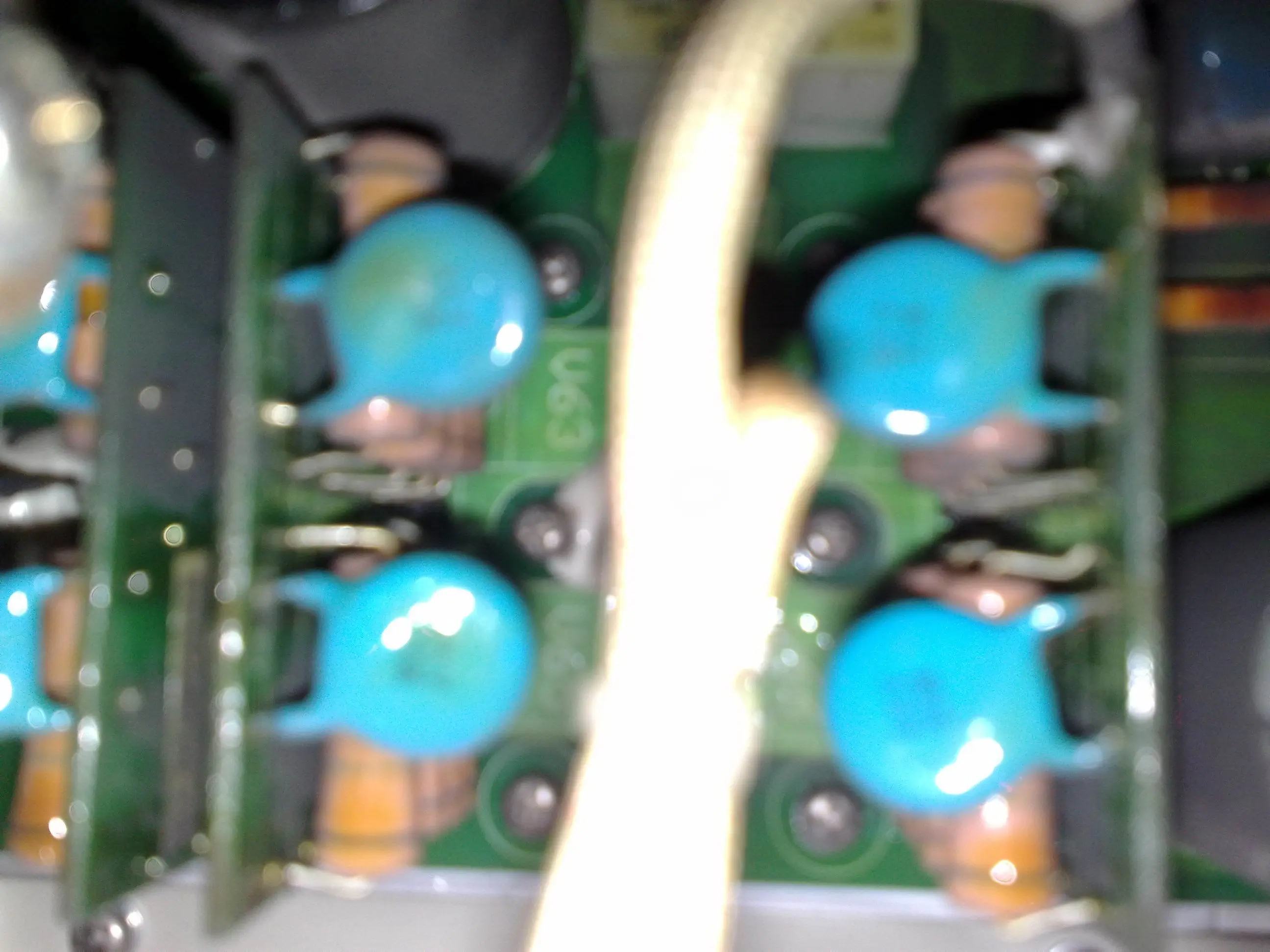

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2703821248269360.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2703821248269393.jpg');}"onmousewheel="returnimgzoom(this);">
今天稍微看了下 輔助電源由2842 構成
PWM 由SG2525 構成
測量了下 功率元件 未發現問題
PWM 由SG2525 構成
測量了下 功率元件 未發現問題
0
回復
@thinkshe
今天稍微看了下 輔助電源由2842構成PWM由SG2525構成測量了下功率元件未發現問題
品牌 : TITANS
機號: TEM-M10/220-C
序列號:M01080153
板序列號:ZB01087141

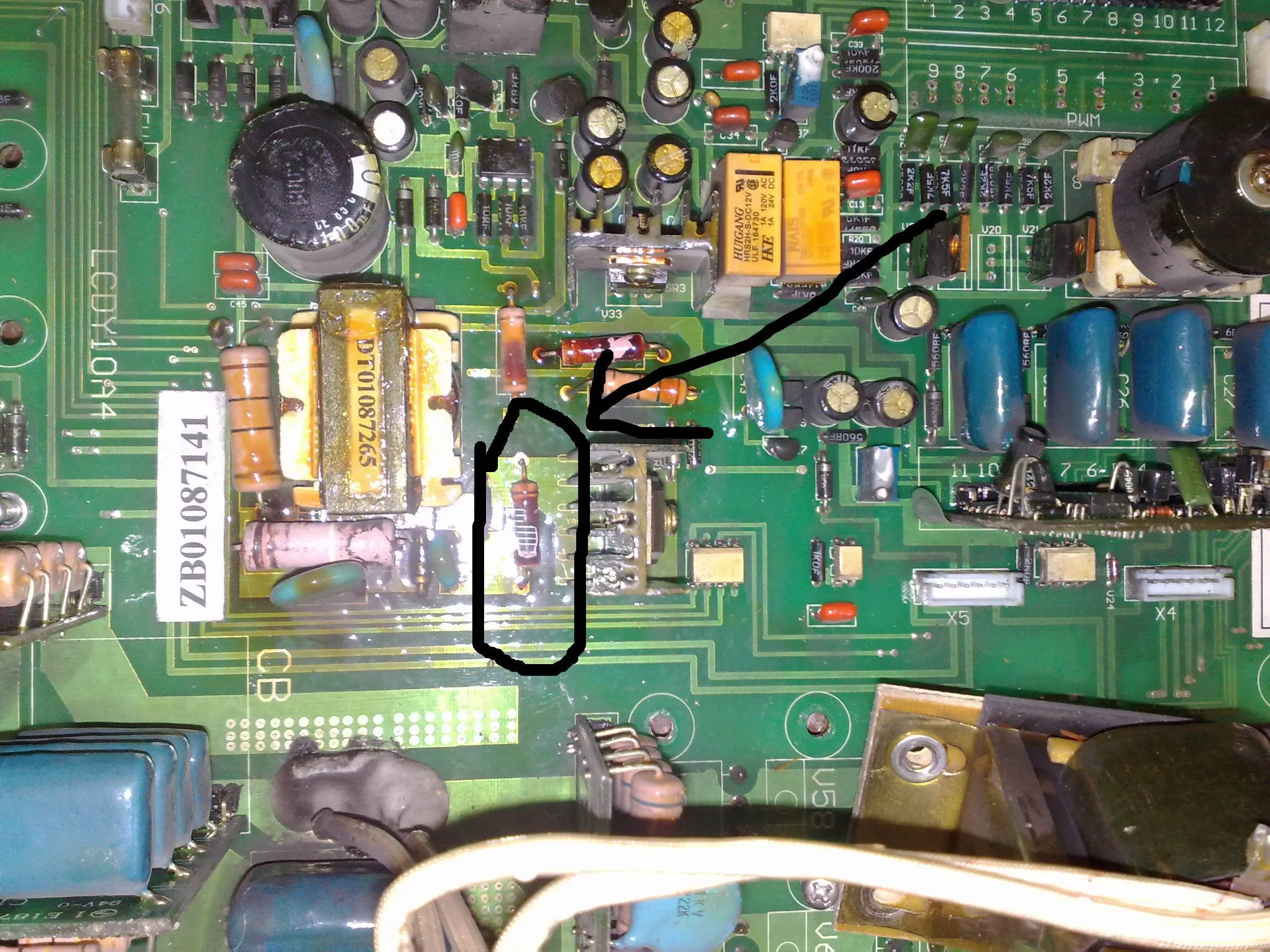

主板 圖片中劃圈的那個R4 的阻值誰知道呀?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2703821249599882.jpg');}" onmousewheel="return imgzoom(this);">
機號: TEM-M10/220-C
序列號:M01080153
板序列號:ZB01087141
主板 圖片中劃圈的那個R4 的阻值誰知道呀?

0
回復
@thinkshe
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2703821248269360.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/2703821248269393.jpg');}"onmousewheel="returnimgzoom(this);">
工業級的IC呢. 要原理圖就可估計出那個電阻值了.
0
回復
@thinkshe
品牌:TITANS機號:TEM-M10/220-C序列號:M01080153板序列號:ZB01087141主板圖片中劃圈的那個R4的阻值誰知道呀?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/2703821249599882.jpg');}"onmousewheel="returnimgzoom(this);">
限流電阻,0.5W/3.3歐
0
回復
@thinkshe
品牌:TITANS機號:TEM-M10/220-C序列號:M01080153板序列號:ZB01087141主板圖片中劃圈的那個R4的阻值誰知道呀?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/2703821249599882.jpg');}"onmousewheel="returnimgzoom(this);">
其實那只燒壞的電阻 ,十有八九可以通過測量知道阻值!方法如下:首先取下燒壞的電阻,用一只表筆分別接在電阻兩端,另一表筆在電阻燒斷(估計大概燒斷部位)位置仔細滑動,當有阻值出現時記下阻值;兩次分別測得到電阻值之和就是這個燒斷電阻的阻值!
0
