LED driver(LED驅動電源)是用來驅動LED發光的電源,為符合LED的發光特性及規格,LED電源常設計成固定的電流源.雖然電流源的LED driver與一般電壓源的切換式電源(SMPS)功能及特性不同,但是結構及使用零件上大致相同,需要測試的參數也類似.
致茂電子公司秉持於電源測試領域已二十五年的專業經驗,提供LED電源的整體測試解決方案.包括輸入端的可編程交流源或直流源,精準的數位功率表,還有特殊為L(zhǎng)ED電源輸出拉載設計的專用電子負載,有別於一般產品,獨創LED模式,即將推出.Chroma也發揮自動測試系統的整合能力,不僅適用研發或品保單位元對產品的詳細驗證,也可用於生產線作一次測試多顆的大量生產需求.更詳細介紹, 請參考附檔. 1602491248917557.pdf
致茂電子提供LED驅動電源的測試完整方案
全部回復(14)
正序查看
倒序查看
@wujian511
是還有問題沒解決!
電源端口是分布最廣泛也最容易感應或傳導雷電浪涌的部位.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1837631251945263.jpg');}" onmousewheel="return imgzoom(this);">
浪拓電子提供完整的浪涌保護方案,及高性能電路保護器件.www.szlangtuo.com
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1837631251945263.jpg');}" onmousewheel="return imgzoom(this);">
浪拓電子提供完整的浪涌保護方案,及高性能電路保護器件.www.szlangtuo.com
0
回復
@langtuodianzi
電源端口是分布最廣泛也最容易感應或傳導雷電浪涌的部位.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/1837631251945263.jpg');}"onmousewheel="returnimgzoom(this);">浪拓電子提供完整的浪涌保護方案,及高性能電路保護器件.www.szlangtuo.com
請兄弟幫忙給個200W 240V輸入的電源防雷方案吧
0
回復
@shanghaiweiji
請兄弟幫忙給個200W240V輸入的電源防雷方案吧
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1837631252286847.jpg');}" onmousewheel="return imgzoom(this);">

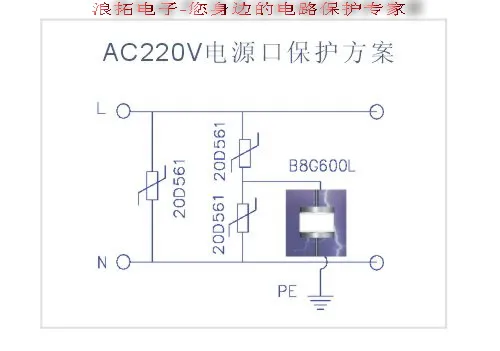

在電源上采用三極防雷技術,利用壓敏電阻、氣體放電管(LT-B8G600L)、保險管三組保護器件的不同特性協同保護,實現電源的可靠保護和最佳保護效果.浪拓電子在電源方面提供高可靠的電源保護方案,及優異的保護器件.www.szlangtuo.com
0
回復
@langtuodianzi
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/1837631252286847.jpg');}"onmousewheel="returnimgzoom(this);">在電源上采用三極防雷技術,利用壓敏電阻、氣體放電管(LT-B8G600L)、保險管三組保護器件的不同特性協同保護,實現電源的可靠保護和最佳保護效果.浪拓電子在電源方面提供高可靠的電源保護方案,及優異的保護器件.www.szlangtuo.com
謝謝 langtuodianzi 老兄 有一家給我的方案和你給的差不多 就是把并聯在線路中的壓敏電阻換成了一個1.5KE400CA的瞬間抑制二極管 請問哪種比較好一點呢
0
回復
@shanghaiweiji
謝謝 langtuodianzi老兄 有一家給我的方案和你給的差不多 就是把并聯在線路中的壓敏電阻換成了一個1.5KE400CA的瞬間抑制二極管 請問哪種比較好一點呢
回復樓上的兄弟咨詢:
1.氧化物壓敏電阻由于性能價格比較高,是目前最廣泛應用的瞬變干擾吸收器件.
2.氧化物壓敏變阻器具有高的通流和能量吸收能力,快的響應速度,低廉的成本,非常適合在電源端進行過壓保護.
3.瞬態抑制二極管的缺點是通流量太小,主要適用與信號電路和小功率場合.如果對電源做分級保護,在電源輸出線路上可考慮1.5KE400CA的TVS管.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1837631253522039.jpg');}" onmousewheel="return imgzoom(this);">
1.氧化物壓敏電阻由于性能價格比較高,是目前最廣泛應用的瞬變干擾吸收器件.
2.氧化物壓敏變阻器具有高的通流和能量吸收能力,快的響應速度,低廉的成本,非常適合在電源端進行過壓保護.
3.瞬態抑制二極管的缺點是通流量太小,主要適用與信號電路和小功率場合.如果對電源做分級保護,在電源輸出線路上可考慮1.5KE400CA的TVS管.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1837631253522039.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@langtuodianzi
回復樓上的兄弟咨詢:1.氧化物壓敏電阻由于性能價格比較高,是目前最廣泛應用的瞬變干擾吸收器件.2.氧化物壓敏變阻器具有高的通流和能量吸收能力,快的響應速度,低廉的成本,非常適合在電源端進行過壓保護.3.瞬態抑制二極管的缺點是通流量太小,主要適用與信號電路和小功率場合.如果對電源做分級保護,在電源輸出線路上可考慮1.5KE400CA的TVS管.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/1837631253522039.jpg');}"onmousewheel="returnimgzoom(this);">
謝謝 langtuodianzi 兄弟的解答 但是我還有個問題就是怎么那邊給我的價格壓敏電阻比瞬態抑制二極管便宜很多呢 不過我還是覺定用壓敏電阻比較放心點 要是用瞬態抑制二極管萬一去客戶那擊穿了那就麻煩了
0
回復
@langtuodianzi
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/1837631252286847.jpg');}"onmousewheel="returnimgzoom(this);">在電源上采用三極防雷技術,利用壓敏電阻、氣體放電管(LT-B8G600L)、保險管三組保護器件的不同特性協同保護,實現電源的可靠保護和最佳保護效果.浪拓電子在電源方面提供高可靠的電源保護方案,及優異的保護器件.www.szlangtuo.com
現在很多家庭的電源進線都只有220的兩根線,地線往哪兒接?怎么防雷啊!!!
