看一下這個次級同步整流電路

這個電路可能是次級用柵電荷維持電壓驅動同步整流,但不是標準的電路!有dx可以幫忙分析一下工作過程嗎?以及計算一下功率管和輸出電感如何選取!

這個電路是經過改進的柵極電荷保持電壓驅動同步整流.

兩個之間有點差別,功率管的功耗完全一樣嗎?

全部回復(11)

只看樓主

正序查看

倒序查看

coolkiller

LV.6

2005-09-09 17:57

咋就沒人理我呢?這個問題很容易還是很.........
各位DX們,幫我分析一下這(兩)個電路的工作過程吧,再幫我看一下功率管該如何計算選取吧,謝謝先了!

回復

coolkiller

LV.6

2005-09-12 14:27

@coolkiller

咋就沒人理我呢?這個問題很容易還是很.........各位DX們,幫我分析一下這(兩)個電路的工作過程吧,再幫我看一下功率管該如何計算選取吧,謝謝先了!

555,怎么就是沒人理我呢?我問的這個問題這么白癡嗎?怎么大家一點都沒有興趣呀?

回復

coolkiller

LV.6

2005-09-12 16:41

@coolkiller

555,怎么就是沒人理我呢?我問的這個問題這么白癡嗎?怎么大家一點都沒有興趣呀?

快沉到底了,再頂一次,沒有回應不頂了!真郁悶

回復

呆頭鵝

LV.7

2005-09-12 20:42

想知道原文,變壓器匝比,可能好分析一點

回復

coolkiller

LV.6

2005-09-13 10:14

@呆頭鵝

想知道原文,變壓器匝比,可能好分析一點

終于有回應了,太高興了!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126577276.jpg');}" onmousewheel="return imgzoom(this);">

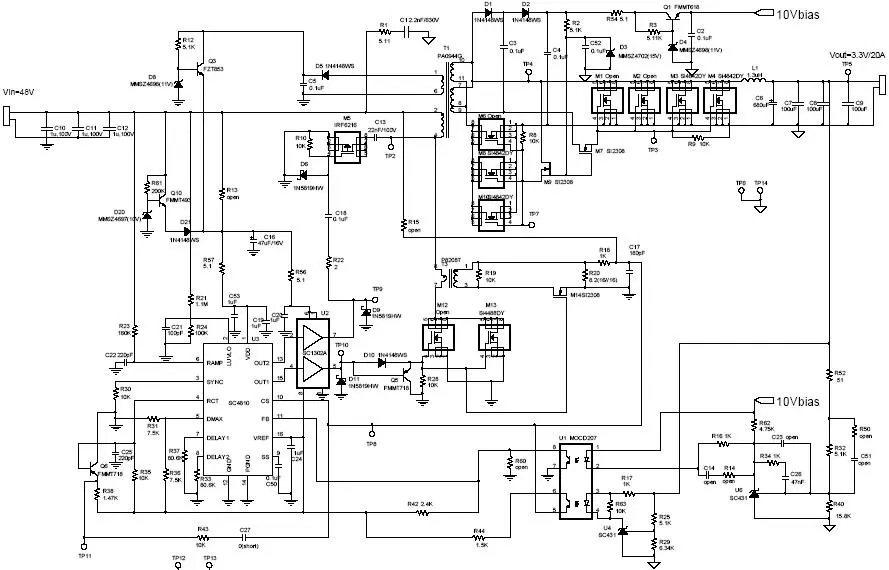

這是我現在看到的板子的電路圖,也是我要計算的電路!
變壓器的變比是6:1,副邊圈數都是1圈.
上面那個圖是標準的柵電荷保持電壓驅動的正激電路的改進圖.
還要什么信息嗎?

回復

呆頭鵝

LV.7

2005-09-13 12:07

@coolkiller

終于有回應了,太高興了![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126577276.jpg');}"onmousewheel="returnimgzoom(this);">這是我現在看到的板子的電路圖,也是我要計算的電路!變壓器的變比是6:1,副邊圈數都是1圈.上面那個圖是標準的柵電荷保持電壓驅動的正激電路的改進圖.還要什么信息嗎?

不太象是柵極電荷保持電路,可能是為了倒加電時不至于擊穿同步整流管,還不是很清楚,不一定對
