你的3842可能被燒掉么,我最關心的是這個

因為3842的平均驅動電流很小200mA,推動三極管是不夠的,所以才用下面的管子放大電流,就是這個原因.雖然解決了三極管的導通問題,但對關斷動作沒什么幫助,三極管良好的關斷動作需要be反向電流才能實現.
    線路很是不常見,估計沒什么太大的應用優勢.

上面那只管子應該是在開機時,其軟啟動的作用.啟動結束后,上面的管子一直處于導通狀態,對Flyback的工作不影響.開關動作由下面的管子決定.不知這樣分析對否?請高人指點.

c5027-r 承受高壓開關動作,但其速度較慢,普通驅動方式損耗較大.而圖中的驅動方式是采用發射極開路方式關斷的, C2383控制其發射極的電流開關,所以晶體管的存儲效應大大減小,提高了開關速度.

不對吧,要是起放大作用也應當把下面的管子放在上面的管子的B極才對,而這個是串聯的.

下面的那個管子若是MOSFET,則電路沒什么問題.此MOSFET可以用低壓的MOSFET,因此導通電阻可以很小.而晶體管飽和壓降低因此導通損耗也很小.對于晶體管高電壓很容易做到,而且成本低.此結構主要應用于高壓的反激式電源,如三相輸入的輔助電源.三相整流后電壓600V,反激電路得用雙管反激結構,電路的設計如驅動等較復雜,而且MOSFET的耐壓出于安全的考慮也不能太低..
類似于ST公司新出的一種器件:ESBT,射極開關雙極型晶體管.

不知3842自己有沒有SOFTSTART功能,但不像是起這個作用的,因為下面的管子據他說才160V,所以的估計是兩個管子串聯起來降壓用的,因為關斷時至少有700V的電壓尖鋒.

說的好象很有道理,但“晶體管的存儲效應”是什么東西呢?為什么能加快開關速度?

說明一下,此電路完全可以正常工作,采用此結構并非是串聯降壓.因下管在關斷后,其上壓降接近7腳電壓,母線電壓幾乎全部加在上管上,當然在關斷瞬間下管上會有約幾十伏的尖峰.我一直未能想明白的是為什么關斷后,下管上壓降沒有升高超過7腳電壓呢?歡迎大家繼續討論.

很贊成你的觀點,,,,,,給你加分
~~~哈~~~~~~~~

很贊成你的觀點,,,,,,給你加分
~~~哈~~~~~~~~

我想是關斷后所有的電壓全部加在上管的BC的PN結上了,下面的所有相當于開路,所以不可能高于7腳的電壓

輸出汶波是不是很小

'存儲效應'我想是三極管深度飽和后,要關斷的話,須加足夠的反向Ib以瀉放基區的電荷,叫退飽和,這需要一定的時間.正是因為這樣,三極管的開關頻率被限制了.
希望我沒說錯.

I checked the spec of C5027, its Vcbo=1100V, Vceo=800V.
I guess if it uses as normal application (only one transistor), its Vceo is only 800V. If it works accompanying C2383, and C2383 cuts off C5027 Emitter, then C5027 can withstand Vcbo=1100V. So it's a trick to make 800V(Vceo) transistor work under 1100V condition.
please give comment.

maybe
But I prefer the view of huzhiyuan0

工作頻率多少?

啟動電阻應該很大.
如確是很大,我認為這樣做是為了減小待機功耗,它借助于C2383的高放大倍數,只需較小的基極電流,即可使其飽和導通,VCC電壓瞬間加到C5027的基極,完成電路啟動,關斷周期則由C5027承擔高電壓.C2383僅需承受VCC-Ube(C5027)電壓.最終實現大幅度降低啟動電阻功耗的目的,實現待機功耗低于0.5W或更低.

電路給全好嗎?
   功能也描敘一下好嗎?
   這里又不會來超級高手,那能僅憑這點東西就分析的非常透徹呢

我認為上管是為IC提供工作電源和保護下管 還具有軟啟動功能

我認為啟動電阻不能太小,應該在50K左右

我也來湊湊熱鬧,順便說上兩句.

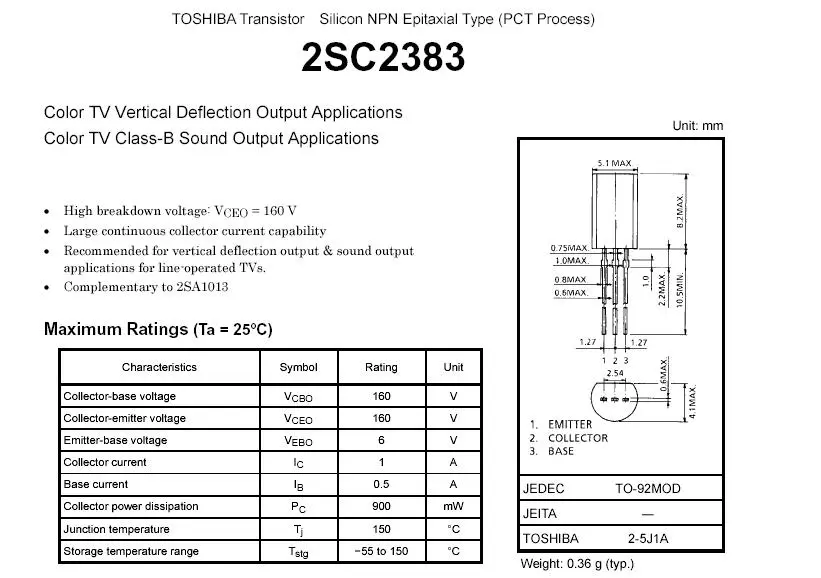

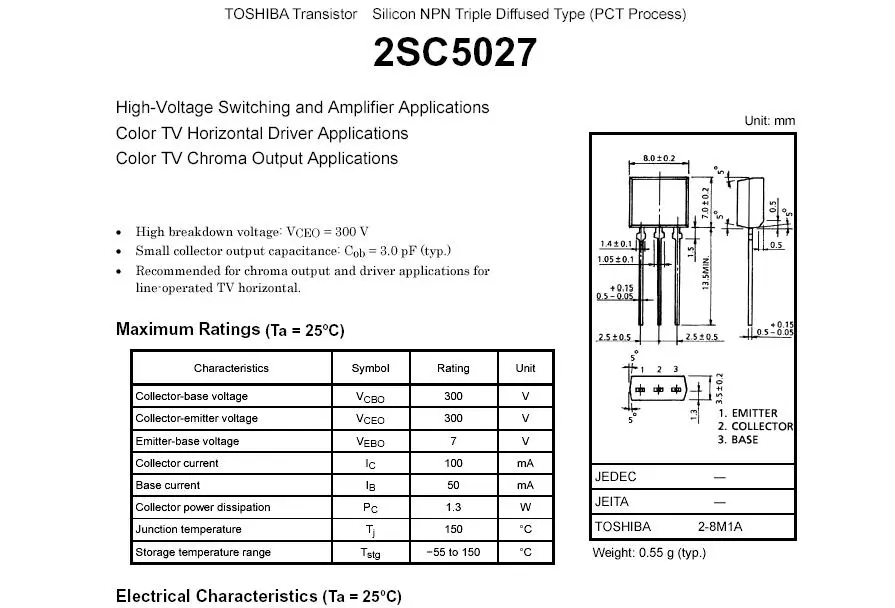

首先附上兩個管子的部分DATDSHEET.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1092245666.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1092245677.jpg');}" onmousewheel="return imgzoom(this);">

    首先C5027這種接法是一種射極跟隨器.E極電壓不會超過B極電壓,也就是說C2383-E極電壓不會超過3842-7腳VCC電壓.當然不包括整個電路工作起來后從變壓器竄進來的尖峰電壓.

    其次,我認為C5027放在上面可能是用來降壓用的,電路工作以后,300VDC的電壓基本上都放在C5027上了,而C2383上電壓差不多只有十幾伏,這樣,晶體管的開關速度也可以大大提高,而應力可以很容易做的很小.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1092246438.gif');}" onmousewheel="return imgzoom(this);">

啟動電阻120K,定頻R/C為:20K/1N5

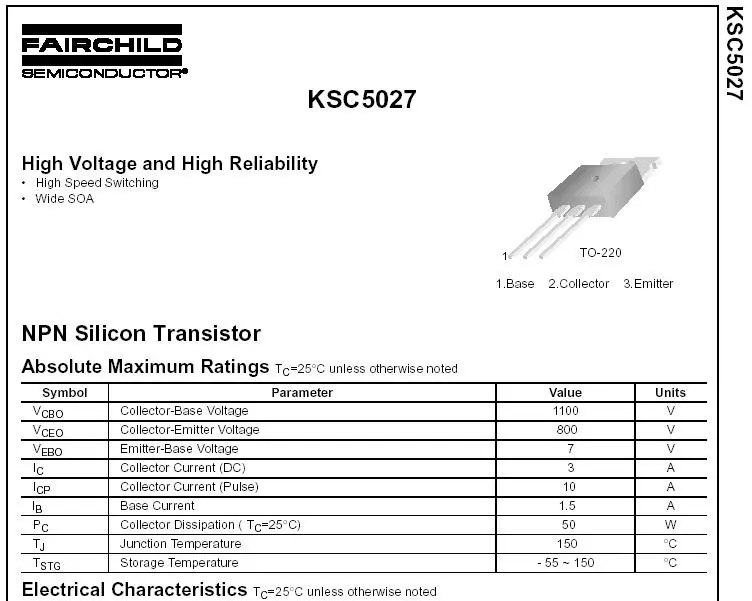

我認為圖中的c5027應該是ksc5027,而不是2sc5027.

我認為圖中的c5027應該是ksc5027,而不是2sc5027.不知viann兄是否筆誤呢?

也有這個可能,但作用我想可能相同.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1092259870.jpg');}" onmousewheel="return imgzoom(this);">

是C5027-R

這是個典型的共射共基電路,下管擔任電流放大,共射電路.
上管擔任電壓放大,共基電路.

該電路的意圖是用一只低壓管,一只中壓管的組合,去代替一只ec700V的高壓管.   也是為了克服芯片推動功率太小,又想利用bc反壓的無奈之舉.

如果是RCC電路,可以多取反饋功率,只要添加電容和二極管產生負偏壓,就可讓中壓單管工作得非常穩定,就不必如此煩鎖.

這好像跟3842的7腳有關,他內部好像我穩壓的

若是全壓范圍輸入,我認為是為了減小待機功耗但又可以在低電壓輸入時正常啟動,它借助于C2383的高放大倍數,只需較小的基極電流,即可使其飽和導通,VCC電壓瞬間加到C5027的基極,完成電路啟動,關斷周期則由C5027承擔高電壓.C2383僅需承受VCC-Ube(C5027)電壓.實現降低啟動電阻功耗又保證低電壓時可靠啟動的目的.
