可控硅耐壓不夠,可以串聯使用以提高耐壓嗎?
各位師傅,請問可控硅可控硅耐壓不夠,可以串聯使用以提高耐壓嗎?觸發極是直接并聯還是怎么處理?另我有一船機,單硅后級,硅是從單位找的,1500A/1600V,平板的,用DB3觸發,可是在試機時莫名其妙地掛了好幾個(沒有短路,倍壓輸出900V,可控硅耐壓應該夠了呀,而用100A/1000V的小硅則工作一切正常.)是DB3觸發電流太小的原因嗎?(用1500A/1600V硅的目的抗過流短路和防止空載燒硅)我想用觸發變壓器來觸發,可不知電路怎么搞,能教教我嗎?先謝謝了!
全部回復(11)
正序查看
倒序查看
用這個圖來觸發大功率可控硅可以嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2496881250761786.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/2496881250761786.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@hbzjcjw
可以串聯來嗇耐壓
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1380241250854393.jpg');}" onmousewheel="return imgzoom(this);">
可控硅這樣串 4047觸發部分 用一個磁環就可以
繞三個繞組 初級一個接4047 次級兩個分別接硅G
0
回復
@tby2008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/1380241250854393.jpg');}"onmousewheel="returnimgzoom(this);">可控硅這樣串4047觸發部分用一個磁環就可以繞三個繞組 初級一個接4047次級兩個分別接硅G
[fly]
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1590391250854752.gif');}" onmousewheel="return imgzoom(this);">[/fly]
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1590391250854752.gif');}" onmousewheel="return imgzoom(this);">[/fly] 0
回復
@tby2008
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/1380241250854393.jpg');}"onmousewheel="returnimgzoom(this);">可控硅這樣串4047觸發部分用一個磁環就可以繞三個繞組 初級一個接4047次級兩個分別接硅G
謝謝tby2008大師,我還想問觸發變壓器繞組匝比用20/8*2可以嗎?
0
回復
@電捕魚
關注

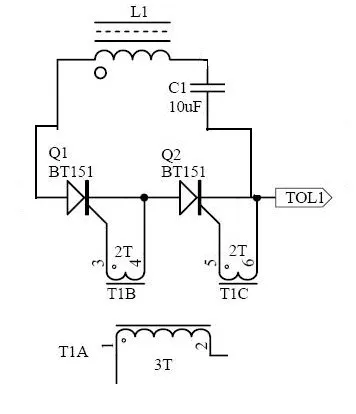

初級3T 次級2T 就行的

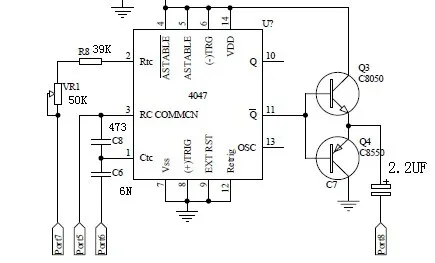

220UF電容用2.2UF就行
電路已成熟
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1380241251028116.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1380241251028392.jpg');}" onmousewheel="return imgzoom(this);">
220UF電容用2.2UF就行
電路已成熟
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1380241251028116.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1380241251028392.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@tby2008
初級3T 次級2T就行的220UF電容用2.2UF就行電路已成熟[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/1380241251028116.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/1380241251028392.jpg');}"onmousewheel="returnimgzoom(this);">
用BT33
DB3都行
DB3都行
0
