求南京特能的TL-C75-36充電器圖紙

36V的充電器錯插到48V車上,燒了一個電容C21(50V470微法)和R11,電容已更換,電阻因看不清阻值,找了一只20歐的電阻代替,通電后綠燈亮,有42V輸出,但接上電池后就冒煙,好象電阻又燒了,求圖紙!
全部回復(12)
正序查看
倒序查看
yourse
LV.5
2
2009-08-22 08:39
你看那電阻是不是接在正負極之間的,如果是的話那就是做為假負載用的,你用20Ω肯定要燒了,換個幾K/0.5W的試左右的試試
0
回復
jsxhlxp
LV.2
3
2009-08-24 11:54
@yourse
你看那電阻是不是接在正負極之間的,如果是的話那就是做為假負載用的,你用20Ω肯定要燒了,換個幾K/0.5W的試左右的試試
好象不是作假負載用的,原先的電阻依稀看到R×11 3W字樣.
0
回復
yourse
LV.5
4
2009-08-24 17:53
@jsxhlxp
好象不是作假負載用的,原先的電阻依稀看到R×113W字樣.
最好能稍微畫畫草圖,才好分析
0
回復
jsxhlxp
LV.2
5
2009-08-24 20:24
@yourse
最好能稍微畫畫草圖,才好分析
拍了照片,也上傳了,為什么看不到?
0
回復
yourse
LV.5
6
2009-08-25 09:00
@jsxhlxp
拍了照片,也上傳了,為什么看不到?
是不是你沒點“點擊上傳文件”?
0
回復
jsxhlxp
LV.2
7
2009-08-25 12:25
@yourse
是不是你沒點“點擊上傳文件”?

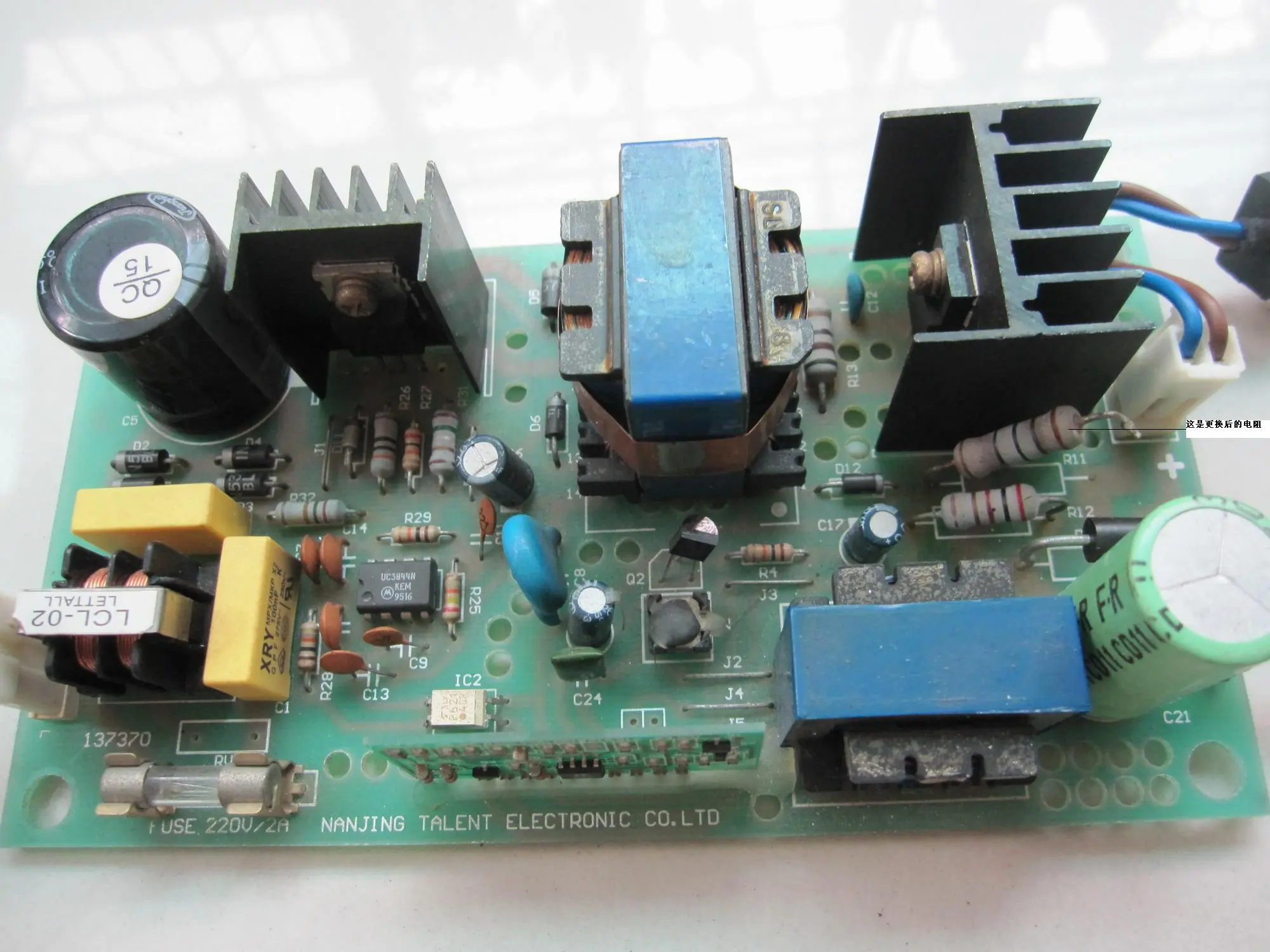

圖片500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/842181251174298.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
jsxhlxp
LV.2
8
2009-08-25 12:28
@yourse
是不是你沒點“點擊上傳文件”?

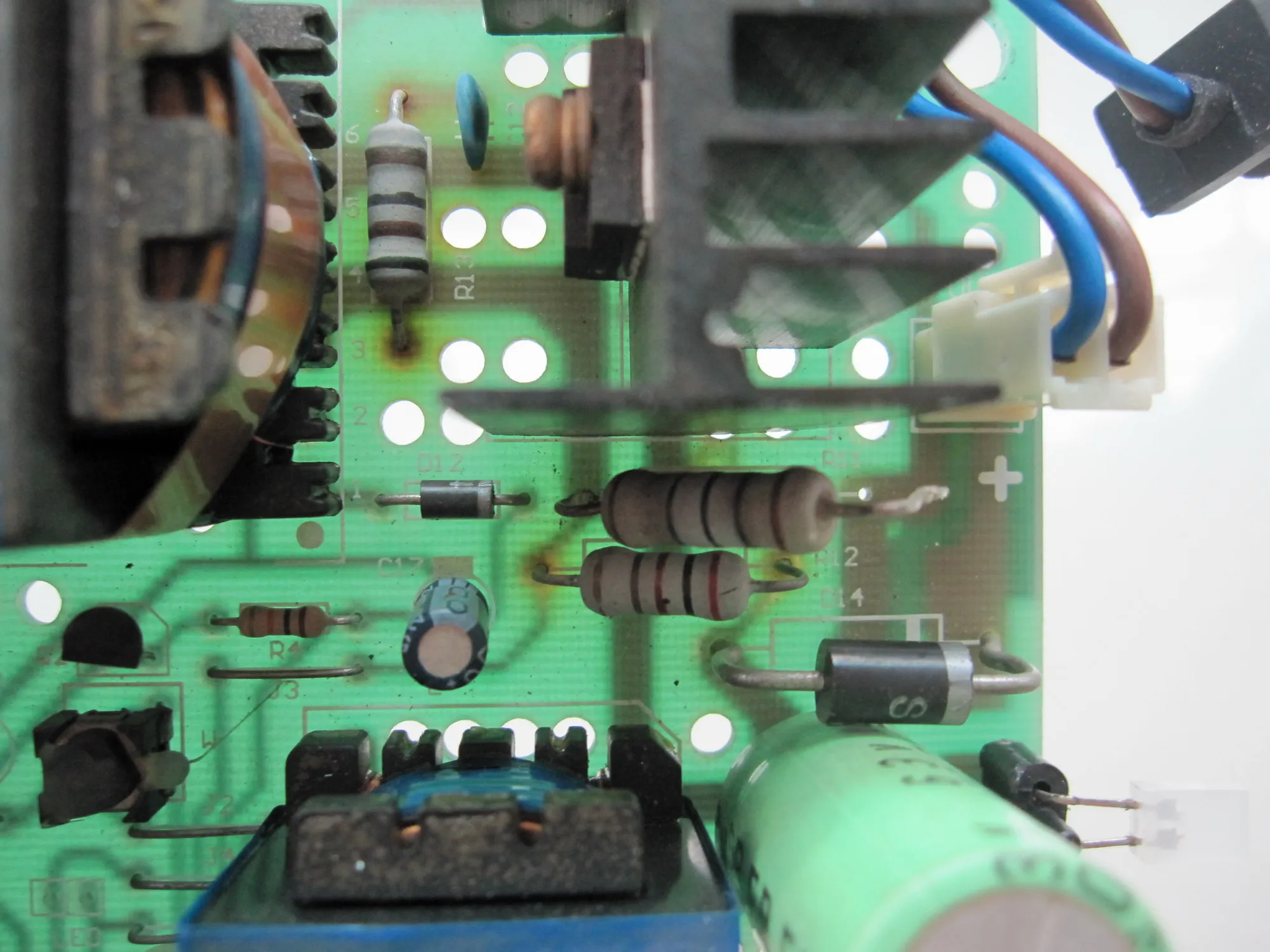

電阻量了,沒壞,空載仍有42V輸出.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/842181251174517.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
yourse
LV.5
9
2009-08-25 12:51
@jsxhlxp
電阻量了,沒壞,空載仍有42V輸出.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/842181251174517.jpg');}"onmousewheel="returnimgzoom(this);">
這種電阻燒的發冒煙一般都燒不壞,你換個大點的吧,51Ω/3W試下
0
回復
yourse
LV.5
10
2009-08-25 12:56
@jsxhlxp
電阻量了,沒壞,空載仍有42V輸出.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/80/842181251174517.jpg');}"onmousewheel="returnimgzoom(this);">
還有點你那上面的光藕是他原來的嗎?這里的光藕用的都是線性的,你這個光藕應該是非線性的
0
回復
jsxhlxp
LV.2
11
2009-08-25 21:06
@yourse
還有點你那上面的光藕是他原來的嗎?這里的光藕用的都是線性的,你這個光藕應該是非線性的
光耦沒動,就換了旁邊一個電容,還有這個電阻/
0
回復
冰上鴨子
LV.10
12
2009-09-11 21:25
@jsxhlxp
光耦沒動,就換了旁邊一個電容,還有這個電阻/
假負載要幾K/3w的電阻
0
回復
yourse
LV.5
13
2009-09-12 08:34
@冰上鴨子
假負載要幾K/3w的電阻
那個不是假負載,是在吸收回路上
0
