焊機負載問題,大家都來看看,有詳細原理圖
此裝置接到電焊機輸出,主要功能是通過調節占空比來達到調節電流的目的,例如輸出260A,通過調節控制電路電位器來控制占空比以達到調節輸出電流的目的,控制電路未畫出,采用3843占空比0-96可調.現在的現象是占空比0-96時,電流0-30A可調,達到最大時電流不可控,一直自動增加到最大值,然后IGBT保護二極管被擊穿,電容的管腳被燒斷,IGBT的CE直通(因為IGBT和二極管沒用任何反映,所以我判斷是電壓擊穿),但不知此高壓是如何出來的,我的IGBT是300A,600V的.二極管是60A,300V兩個并起來的,請問是不是我的緩沖電路參數有問題啊,謝謝大家了,有好答案我再加分 3444661251520636.pdf
全部回復(15)
正序查看
倒序查看
@mjbg4250
文件打不開,供電是幾伏的?如果是380V的IGBT的耐壓就太低了,沒有看見圖不好亂評.

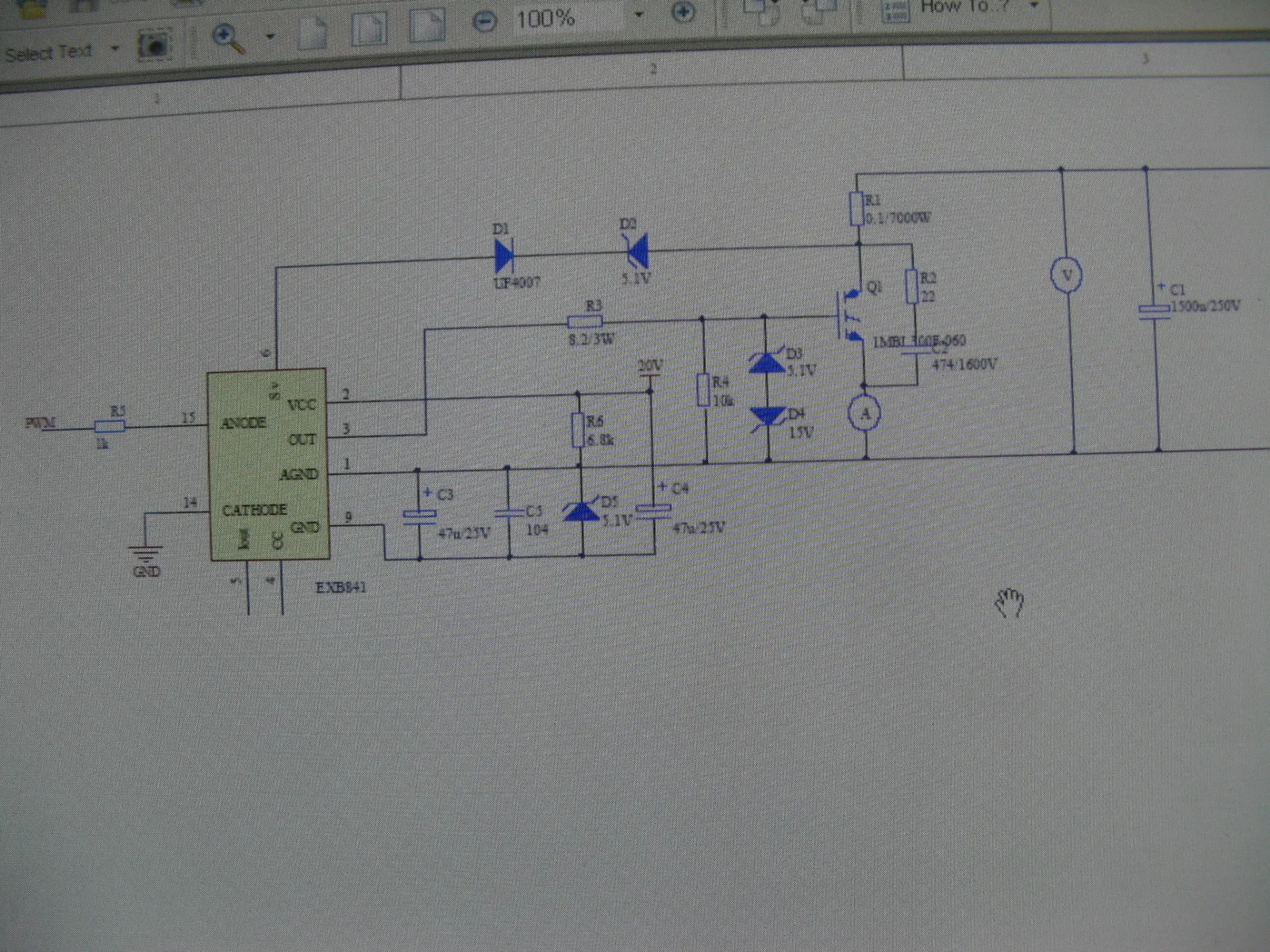

發過來了,不清楚問我
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3444661251778946.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3444661251778946.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@swxb
發過來了,不清楚問我[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/3444661251778946.jpg');}"onmousewheel="returnimgzoom(this);">
那個大電容之前加一個濾波電感就特別容易電壓擊穿,IGBT壞掉,IGBT模塊我用的是300A,600V的,應該夠了吧,
0
