RCC變換器原理與應用



RCC(RINGING CHOKE CONVERTER)是一種非定頻電源,在國內有很多場合應用.我先來其工作原理,后面的兄弟們要跟帖補充喲!

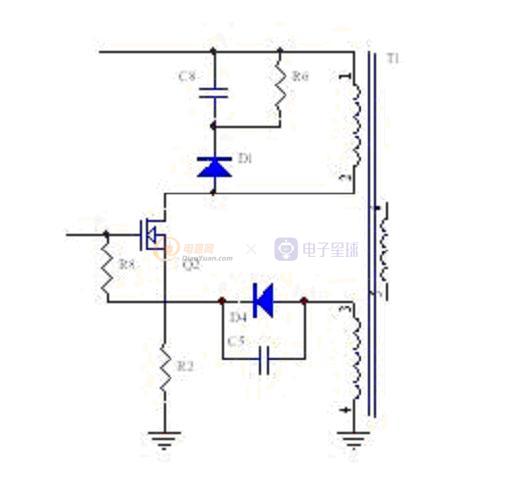

1. 開關電源的自激振蕩狀態
220V市電壓整流濾波電路產生的300V直流電壓分兩路輸出:一路通過開關壓器T1初級繞組加到開
關管Q2的漏極(D極);另一路通過啟動電阻R1加到開關管Q2柵極(G極),使Q2導通.
開關管Q2導通后,其集成電極流在開關變壓器T1初級組上產生○1正、○2負的感應電動勢.由于互感,
T1正反饋繞組相應產生○3正、○4負的感應電動勢.于是T1○3腳上的正脈沖電壓通過C5、R8加到Q2
的G極與源極(S極)之間,使Q2漏極電流進一步增大,于是開關管Q2在正反饋雪崩過程的作用
下,迅速進入飽和狀態.
開關管Q2在飽和期間,開關變壓器T1次級繞組所接的整流濾波電路因感應電動勢反相而截止,于是
電能便以磁能的方式存儲在T1初級繞組內部.由于正反饋雪崩過程時間極短,定時電容C5來不及充
電(等效于短路).在Q2進入飽和狀態后,正反饋繞組上的感應電壓對C5充電,隨著C5充電的不
斷進行,其兩端電位差升高.于是Q2以導通回路被切斷,使Q2退出飽和狀態.
開關管Q2退出飽和狀態后,其內阻增大,導致漏極電流進一步下降.由于電感中的電流不能突變,于是開關變壓器T1各個繞組的感應電動勢反相,正反饋繞組○3端負的脈沖電壓與定時電容C5所充
的電壓疊加后,使Q2迅速截止.
開關管Q2在截止期間,定時電容C5放電,以便為下一個正反饋電壓(
驅動電壓)提供電路,保證開關管Q2能夠再次進入飽和狀態.同時,開關變壓器T1初級繞組存儲的
能量耦合到次級繞組并通過整流管整流后,向?yàn)V波電容提供能量.
當初級繞組的能量下降到一定值時,根據電感中的電流不能突變的原理,初級繞組便產生一個反鉛電動勢,以抵抗電流的下降,該電流在T1初級繞組產生○1正、○2負的感應電動勢.T1○3腳感生和正脈沖電壓通過正反饋回路,使開關管Q2又重新導通.因此,開關電源電路便工作在自激振蕩狀態.
通過以上介紹可知,在自激振蕩狀態,開關管的導通時間由定時電容C5充電時間決定;開關管截
止時間,由C5放電時間決定.
在開關管Q2截止期間,開關變壓器T1初級繞組存儲的能量經次級繞組的耦合,二極管整流供負載.
全部回復(675)
正序查看
倒序查看
xiaodong
LV.9
2
2005-09-27 19:10
這主題開得好!
請問對5W以下的RCC是否有過設計經驗?
0
回復
jundz
LV.8
3
2005-09-27 20:07
關注中
0
回復
zhaogw
LV.4
4
2005-09-27 20:32
@jundz
關注中
常用電路無D4,為什么?
0
回復
木劍
LV.5
5
2005-09-27 20:43
@xiaodong
這主題開得好!請問對5W以下的RCC是否有過設計經驗?
朋友,你到外亂問
你的電源到底有啥要求?
0
回復
xiaodong
LV.9
6
2005-09-27 21:30
@木劍
朋友,你到外亂問你的電源到底有啥要求?
唉,兄弟啊,好多問題搞不定啊,手上又沒儀器.我拆解了一個小功率的RCC電路,用書本上的變壓器算法無論如何也算不到一塊,郁悶啊!
0
回復
木劍
LV.5
7
2005-09-27 21:42
@xiaodong
唉,兄弟啊,好多問題搞不定啊,手上又沒儀器.我拆解了一個小功率的RCC電路,用書本上的變壓器算法無論如何也算不到一塊,郁悶啊!
書上有的,其實不用上網找.效率低
你是“論觸電現象”的樓主,看出你經驗有余、基礎功不足.
你的組織能力不錯,頗具大將風度
0
回復
木劍
LV.5
8
2005-09-27 21:51
@zhaogw
常用電路無D4,為什么?
D4作用有二
一,提供正向推動電流,阻反向電流,以免功率管的控制端平均電壓變低,以至無法啟振或功率變小.
二,防止反向電壓擊穿功率管.
此電路二極管的功用是(一)
此電路的功率管是場效應管,和普通的三極管電路自然有很大不同的
有問題放心提好了,沒事的
0
回復
jundz
LV.8
9
2005-09-28 09:10
@木劍
D4作用有二一,提供正向推動電流,阻反向電流,以免功率管的控制端平均電壓變低,以至無法啟振或功率變小.二,防止反向電壓擊穿功率管.此電路二極管的功用是(一)此電路的功率管是場效應管,和普通的三極管電路自然有很大不同的有問題放心提好了,沒事的
能不能傳一個完整的RCC電路讓我學習一下,我們做單芯片反激的多,對RCC不熟悉,RCC是反激的一種,但我分不清RCC和普通反激.請各位賜教.
0
回復
2005-09-28 10:42
@xiaodong
這主題開得好!請問對5W以下的RCC是否有過設計經驗?
你讓我怎么回答?
0
回復
powershot
LV.8
11
2005-09-28 10:54
不錯呀!!!
很詳細呀!!!
0
回復
木劍
LV.5
12
2005-09-28 11:31
@powershot
不錯呀!!!很詳細呀!!!
錯了,
此電路如不另加控制的話,其導通時間由變壓器的電感量,磁飽值,導通時的電流初值和管子的最大電流來確定
0
回復
powershot
LV.8
13
2005-09-28 11:39
@木劍
錯了,此電路如不另加控制的話,其導通時間由變壓器的電感量,磁飽值,導通時的電流初值和管子的最大電流來確定
木劍兄,你不要老是說一些很術語的話好嗎?
大家是技術交流,不是做報告,最好是講點實際的東西.
你說這個不好,那你就來一個好的給大家看看,怎么樣?
0
回復
xiaodong
LV.9
14
2005-09-28 12:16
@大漠孤雁
你讓我怎么回答?
不好意思,我解剖了一個RCC電路,輸入100-240,輸出8V 0.3A,磁芯EE10.2,我用書上及論壇上的公式如何算,初級的匝數都是很大,可實際它的初級只有170匝,問過N多人都不明白,所以...
0
回復
xiaodong
LV.9
15
2005-09-28 12:26
請問,C5的大小如何確定?哪位能說說自己的經驗和理論的詳細推導?我曾做過一實驗,把C5的值增加一倍,但表面上還是看不到有什么變化,無奈手上沒儀器.
0
回復
木劍
LV.5
16
2005-09-28 12:36
@powershot
木劍兄,你不要老是說一些很術語的話好嗎?大家是技術交流,不是做報告,最好是講點實際的東西.你說這個不好,那你就來一個好的給大家看看,怎么樣?
哦,對不起,我是故意搗漿糊的,
不過我上貼的意見,其實也指出樓主貼中,這部份解釋的錯誤
因?yàn)楣β使軐?dǎo)通時,這D4二極管應該也是導通的,那這電容就沒起作用
還有就是這功率場效應管可能不是耗盡型,其關閉時需要負電壓
那這D4基本上是不導通的,可能可以去掉.
我上貼中其實也沒術語啊,這些數據在設計變壓器時一定要用到的.
倒是經常看到有人用“拓樸”這個詞,我在正規的教課書上從沒看到過.可能是五六十年代的產物吧,本人來到這世上太晚了呵
不好意思
不過你要是有問題,我會盡力解釋,好不
0
回復
jundz
LV.8
17
2005-09-28 12:45
@木劍
哦,對不起,我是故意搗漿糊的,不過我上貼的意見,其實也指出樓主貼中,這部份解釋的錯誤因?yàn)楣β使軐?dǎo)通時,這D4二極管應該也是導通的,那這電容就沒起作用還有就是這功率場效應管可能不是耗盡型,其關閉時需要負電壓那這D4基本上是不導通的,可能可以去掉.我上貼中其實也沒術語啊,這些數據在設計變壓器時一定要用到的.倒是經??吹接腥擞谩巴貥恪边@個詞,我在正規的教課書上從沒看到過.可能是五六十年代的產物吧,本人來到這世上太晚了呵不好意思不過你要是有問題,我會盡力解釋,好不
高手......
0
回復
powershot
LV.8
18
2005-09-28 12:45
@木劍
哦,對不起,我是故意搗漿糊的,不過我上貼的意見,其實也指出樓主貼中,這部份解釋的錯誤因?yàn)楣β使軐?dǎo)通時,這D4二極管應該也是導通的,那這電容就沒起作用還有就是這功率場效應管可能不是耗盡型,其關閉時需要負電壓那這D4基本上是不導通的,可能可以去掉.我上貼中其實也沒術語啊,這些數據在設計變壓器時一定要用到的.倒是經常看到有人用“拓樸”這個詞,我在正規的教課書上從沒看到過.可能是五六十年代的產物吧,本人來到這世上太晚了呵不好意思不過你要是有問題,我會盡力解釋,好不
能不能傳一個完整的RCC電路讓我學習一下
0
回復
powershot
LV.8
19
2005-09-28 12:47
@木劍
哦,對不起,我是故意搗漿糊的,不過我上貼的意見,其實也指出樓主貼中,這部份解釋的錯誤因?yàn)楣β使軐?dǎo)通時,這D4二極管應該也是導通的,那這電容就沒起作用還有就是這功率場效應管可能不是耗盡型,其關閉時需要負電壓那這D4基本上是不導通的,可能可以去掉.我上貼中其實也沒術語啊,這些數據在設計變壓器時一定要用到的.倒是經??吹接腥擞谩巴貥恪边@個詞,我在正規的教課書上從沒看到過.可能是五六十年代的產物吧,本人來到這世上太晚了呵不好意思不過你要是有問題,我會盡力解釋,好不
??????
0
回復
木劍
LV.5
20
2005-09-28 12:50
@xiaodong
不好意思,我解剖了一個RCC電路,輸入100-240,輸出8V0.3A,磁芯EE10.2,我用書上及論壇上的公式如何算,初級的匝數都是很大,可實際它的初級只有170匝,問過N多人都不明白,所以...
輸入初級170圈已夠多了,說明這電源功率不是很大,否則圈數還要更少
由于磁芯有磁飽和問題,圈數越多,其充許最大電流就越小,(同一電流時,圈數越多,所產生的磁場強度就越大,兩者成正比,磁場強度超過磁芯的磁飽和時,就不再增長或增長變小,所以你所設計的變壓器其最大磁強度不能使磁芯進入磁飽和)
反激變壓器設計,大家習慣按輸入電壓除初級線圈數的比來確定的.
一般是1:2——-——1:8
同樣的電壓,圈數越少,其最大的輸出可以得到越大,同時工作頻率也需要越高.
0
回復
木劍
LV.5
21
2005-09-28 12:52
@xiaodong
請問,C5的大小如何確定?哪位能說說自己的經驗和理論的詳細推導?我曾做過一實驗,把C5的值增加一倍,但表面上還是看不到有什么變化,無奈手上沒儀器.
C5的增大,會使頻率下降,低于設計的最低頻率后會使輸出功率下降
輸出功率與頻率成正比
0
回復
木劍
LV.5
22
2005-09-28 12:56
@powershot
??????
我剛才在忙著回答啊
應該是你上傳電路才對啊
這樣,你有疑問,我才好回答
220伏的反激變壓是很難搞的,一不小心就燒管子
你們選的學習項目不適當
0
回復
powershot
LV.8
23
2005-09-28 12:57
@木劍
C5的增大,會使頻率下降,低于設計的最低頻率后會使輸出功率下降輸出功率與頻率成正比
能不能傳一個完整的RCC電路讓我學習一下
0
回復
木劍
LV.5
24
2005-09-28 12:58
@powershot
能不能傳一個完整的RCC電路讓我學習一下
我剛才在忙著回答啊
應該是你上傳電路才對啊
這樣,你有疑問,我才好回答
220伏的反激變壓是很難搞的,一不小心就燒管子
你們選的學習項目不適當
0
回復
powershot
LV.8
25
2005-09-28 12:59
@木劍
我剛才在忙著回答啊應該是你上傳電路才對啊這樣,你有疑問,我才好回答220伏的反激變壓是很難搞的,一不小心就燒管子你們選的學習項目不適當
你說上面的RCC不好,希望你能來一個比較好的RCC電路,來借鑒一下,我就什么問題也沒有了
0
回復
powershot
LV.8
26
2005-09-28 13:00
@木劍
我剛才在忙著回答啊應該是你上傳電路才對啊這樣,你有疑問,我才好回答220伏的反激變壓是很難搞的,一不小心就燒管子你們選的學習項目不適當
動點真?zhèn)€的吧,老是回答問題多沒有意思呀,來點實際的讓我學習一下
0
回復
木劍
LV.5
27
2005-09-28 13:01
@木劍
我剛才在忙著回答啊應該是你上傳電路才對啊這樣,你有疑問,我才好回答220伏的反激變壓是很難搞的,一不小心就燒管子你們選的學習項目不適當
刪羅
0
回復
powershot
LV.8
28
2005-09-28 13:06
@木劍
刪羅
不要這個
要的是RCC
0
回復
木劍
LV.5
29
2005-09-28 13:09
RCC電路和,樓主發得就是最經典的
絕大部份的電路都是在這圖上另添附加電路而成
0
回復
powershot
LV.8
30
2005-09-28 13:19
@木劍
RCC電路和,樓主發得就是最經典的絕大部份的電路都是在這圖上另添附加電路而成
純粹的灌水
0
回復
木劍
LV.5
31
2005-09-28 13:21
@木劍
RCC電路和,樓主發得就是最經典的絕大部份的電路都是在這圖上另添附加電路而成
樓主發的這個圖
用于24伏以下很不錯的,輸出電壓和電流都可以調整,
如用于300伏(市電直接整流電壓)管子耐壓要求很高,一不小心就會燒管子
此電路的優點是,輸出可調,功率管才一個,
反激電路,變壓器較大,輸出功率一般都做不大
0
回復
