一款自激機制作全程(更新,加后級圖)

應網友之求,為其仿制一臺tanming8的捕鱔神機.為此我還特地去了一趟tanming8的家里了解了一下情況,知道了他的一些后級參數,力求能完全達到他所說的效果.考慮到他的機機效果主要是由后級決定的,于是我就用一個以前做過的現成變壓器,前級做成了單變自激,功率沒有低于他說的情況,應該可以達到他說的效果吧,呵呵.估計也有好多朋友想仿制,我就把一些制作過程拍了下來,供想仿制的初哥朋友們參考.

前級是普通推挽自激電路

雖然有點模糊,但還是可以看出電路結構,后面有原理圖

8只全新3DD15D管子

不假吧?呵呵

變壓器分高低壓檔輸出

電源正極接管殼,試200W燈泡

燈泡發白刺眼.

帶兩只串聯的200W燈泡,接近發白,8成亮度差不多.

帶兩串后兩并的4只200W燈泡,幾成亮度也說不準,呵呵,6、7成的樣子吧.

全部回復(272)

只看樓主

正序查看

倒序查看

漁公鳥

LV.8

2009-09-09 09:53

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2913651252547727.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2913651252549924.gif');}" onmousewheel="return imgzoom(this);">

回復

漁公鳥

LV.8

2009-09-09 09:53

@漁公鳥

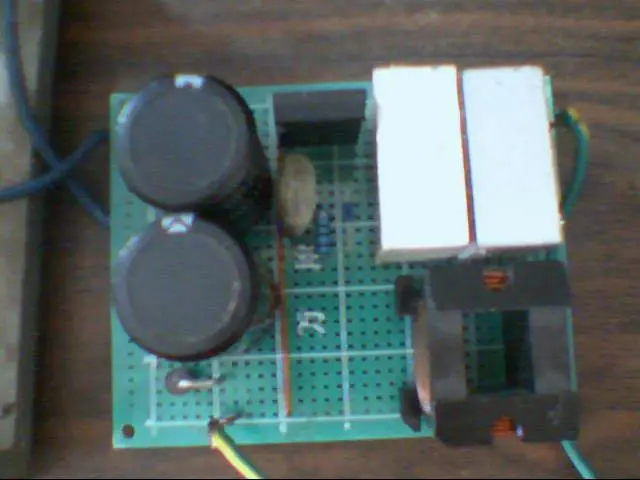

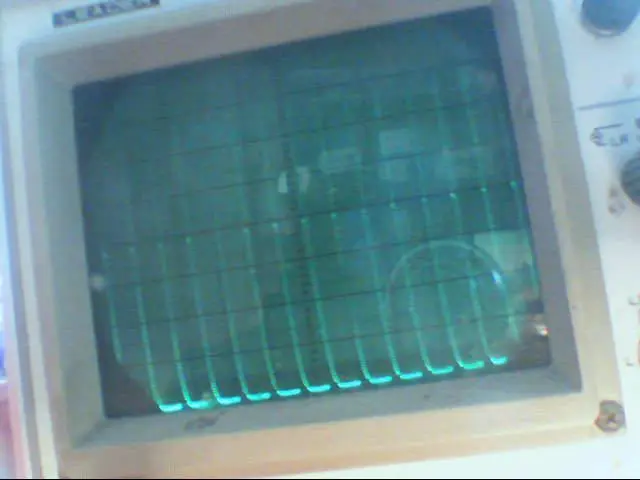

后級完全按tanming8的參數制作,倍壓電容100UF/450V,整流HER307,硅用的40TPS12,觸發電容104,電感用0.83線在EI35骨架上繞80匝,關斷電容用兩只1UF/275V的安規電容.加后級后輸出功率有所下降帶200W沒有直拖時刺眼,不是十分白.因為關斷電容小,脈寬小了,燈沒那么亮了.沒接電位器時后級頻率在200HZ左右,符合tanming8所說的頻率范圍.我打算加一個雙擲鈕子開關上去,捕鱔時就用這個固定頻率,電魚時開關打到另一邊,把電位器接上去,同時把另外的兩只關斷電容并上去以加大脈寬,以達到較好的電魚效果.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2913651252547727.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2913651252547754.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2913651252547763.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2913651252547772.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2913651252549924.gif');}"onmousewheel="returnimgzoom(this);">

原理圖,以前發過吧?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2913651252466396.jpg');}" onmousewheel="return imgzoom(this);">
下圖是我的試機燈泡接法.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2913651252496418.gif');}" onmousewheel="return imgzoom(this);">

回復

漁公鳥

LV.8

2009-09-09 09:54

@漁公鳥

原理圖,以前發過吧?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2913651252466396.jpg');}"onmousewheel="returnimgzoom(this);">下圖是我的試機燈泡接法.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2913651252496418.gif');}"onmousewheel="returnimgzoom(this);">

再占位.

回復

魚機小蝦

LV.4

2009-09-09 10:00

@漁公鳥

再占位.

頂一下魚公師傅!占位等!

回復

魚機小蝦

LV.4

2009-09-09 10:01

@漁公鳥

再占位.

頂!占位等待更多精彩!

回復

水陸空

LV.6

2009-09-09 10:02

@漁公鳥

再占位.

請問漁公這個變壓器可做自激嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3265391252463962.jpg');}" onmousewheel="return imgzoom(this);">

回復

js1980

LV.4

2009-09-09 10:24

@水陸空

請問漁公這個變壓器可做自激嗎?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/3265391252463962.jpg');}"onmousewheel="returnimgzoom(this);">

漁公你的是高頻磁芯變壓器,還是硅鋼片的變壓器.

回復

yhliang2

LV.9

2009-09-09 10:28

@漁公鳥

再占位.

漁公鳥.好..頂你.

回復

wang640909

LV.8

2009-09-09 10:46

@yhliang2

漁公鳥.好..頂你.

****

回復

dosky988

LV.4

2009-09-09 10:57

8只3DD15 載2只200W 8成亮,利害..

回復

水陸空

LV.6

2009-09-09 11:02

@dosky988

8只3DD15載2只200W8成亮,利害..

串聯的呀

回復

漁公鳥

LV.8

2009-09-09 11:21

@js1980

漁公你的是高頻磁芯變壓器,還是硅鋼片的變壓器.

磁芯.

回復

漁公鳥

LV.8

2009-09-09 11:26

@水陸空

環牛的最好做他激.做自激也要用雙變的,單變的效果不好.

回復

hbzjcjw

LV.10

2009-09-09 11:27

魚攻鳥.厲害

回復

漁公鳥

LV.8

2009-09-09 11:27

@yhliang2

漁公鳥.好..頂你.

每次發帖,版主都來頂我,非常感謝!

回復

漁公鳥

LV.8

2009-09-09 11:28

@wang640909

****

不懂,行了吧.我不知什么是下沉線圈,沒玩過.
我一直是走低端路線,面向的是初哥們,你要覺得沒技術含量可以不看.你可知,就是這么一個簡單的電路,都有好多朋友做不起振,別以為人人都有你那技術.高級一點的不是不可以發,但暫時還不想,對客戶我可以給他圖紙資料,但未經我允許也不可隨便公開.相信你能理解吧?

回復

華南地區

LV.3

2009-09-09 11:46

@漁公鳥

漁公鳥你好這個魚機效能如何/?省電嗎?

回復

漁公鳥

LV.8

2009-09-09 12:03

@華南地區

漁公鳥你好這個魚機效能如何/?省電嗎?

效果不好說,因為還在制作當中.機子的空載電流1A,前級直拖400W負載時電流有差不多30A,效率應該說還行.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2913651252468992.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2913651252469003.jpg');}" onmousewheel="return imgzoom(this);">

回復

88年的

LV.6

2009-09-09 12:04

.......三極管,要打那么多孔,那么小的螺絲我跑遍整個縣城也買不到..........東拼西湊的螺絲........沒臉見人...

回復

天狼孤星

LV.4

2009-09-09 12:07

@88年的

.......三極管,要打那么多孔,那么小的螺絲我跑遍整個縣城也買不到..........東拼西湊的螺絲........沒臉見人...

8個3DD15D帶2個200瓦,有點懸

回復

35956911

LV.8

2009-09-09 12:30

@漁公鳥

魚公非常喜歡你這圖功率真大!我是業余菜鳥!請問這個初級用0.9的線有你這個效果嗎?二十一寸的磁心可以嗎?謝謝

回復

zxc789

LV.6

2009-09-09 12:38

@天狼孤星

8個3DD15D帶2個200瓦,有點懸

我也做了個單變的自激,空載電流1A多一點,請問漁公:這個機的頻率大概多少啊?工作的時候能不能聽到聲音?

回復

水陸空

LV.6

2009-09-09 12:46

@漁公鳥

環牛的最好做他激.做自激也要用雙變的,單變的效果不好.

謝謝,我還是想試下

回復

mzhouhanchun

LV.6

2009-09-09 12:53

@漁公鳥

EE42變壓器繞不下你們多線啊,還有變壓器主線圈和反饋線要不要分開啊.請問你這個電路和這個電路是不是一樣的

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3406911252471975.jpg');}" onmousewheel="return imgzoom(this);">,我看接線怎么都不同啊

回復

向陽

LV.1

2009-09-09 12:58

@zxc789

我也做了個單變的自激,空載電流1A多一點,請問漁公:這個機的頻率大概多少啊?工作的時候能不能聽到聲音?

8只3DD15 載2只200W 你多試一會管的溫度高不高

回復

小魚都來

LV.4

2009-09-09 13:47

@向陽

8只3DD15載2只200W你多試一會管的溫度高不高

我做自激機一直都用TIP41管,因為體積小比15D放大倍數高,最主要是安裝方便!

回復

自學電源

LV.4

2009-09-09 13:55

@小魚都來

我做自激機一直都用TIP41管,因為體積小比15D放大倍數高,最主要是安裝方便!

好貼就是應該頂!

回復

魚機小蝦

LV.4

2009-09-09 16:18

@自學電源

好貼就是應該頂!

等待魚公的更精彩的后級電路!

回復

漁公鳥

LV.8

2009-09-09 18:42

@zxc789

我也做了個單變的自激,空載電流1A多一點,請問漁公:這個機的頻率大概多少啊?工作的時候能不能聽到聲音?

頻率只有2K多一點,當然能聽到聲音.

回復

漁公鳥

LV.8

2009-09-09 19:09

@魚機小蝦

等待魚公的更精彩的后級電路!

呵呵,因為是仿制tanming8的機子,精不精彩就看他的了.因為別人是點名要做譚師父那樣的機子,我只好完全按他的后級搞.譚師父也說過,只是捕鱔魚很厲害,捕魚不是很好.他的是采用高壓高頻小脈寬來實現捕鱔的,后級頻率做成了固定的,不能調節.我可能會根據情況,加入一個選擇功能,讓它也能捕魚,呵呵.
