二極管???

看的人多,說的人少

看的人真的很多.不知道為什么?

由于密勒效應存在,這種干擾幾乎消除不了.除非你引入負電壓可能會減小干擾.

已經加了-15V

用半橋或全橋電路,工作在諧振頻率的1/n  n=偶數

現在N=2了,還是不行

加了負15V,只要干擾不大于15V應該無事,事實上干擾一般也只有0.5V左右.不會影響到電路的工作.如果干擾大,應該在驅動上找原因,好的驅動基本上只能在驅動脈沖的底線上由另一路驅動引起的一點點小的干擾突起.

是個好方法,但是盡量讓基頻分量小,Q值增大.

再查查排版,在RG上加一個二極管再試驗一下.

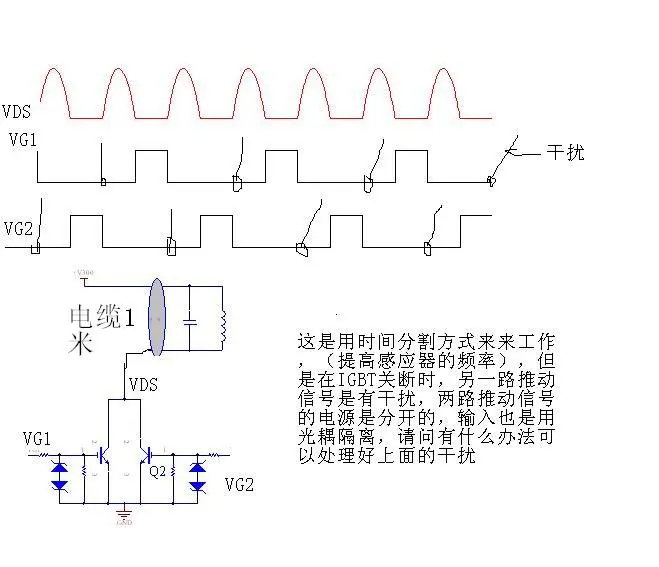

加上-15V,可是干擾還是上到6V500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/611111253006356.jpg');}" onmousewheel="return imgzoom(this);">

加了,效果要好那么一點點,干擾還有有5.5V左右

IGBT的幾個結電容都很大,有這么大的電壓應該不奇怪,應該不是示波器測試的問題.
可以人為在柵極加一個電容濾波,但驅動能力就要增加.
或者再用一個鍺管試試看.
我覺得可能更主要的是要從排版上想辦法.

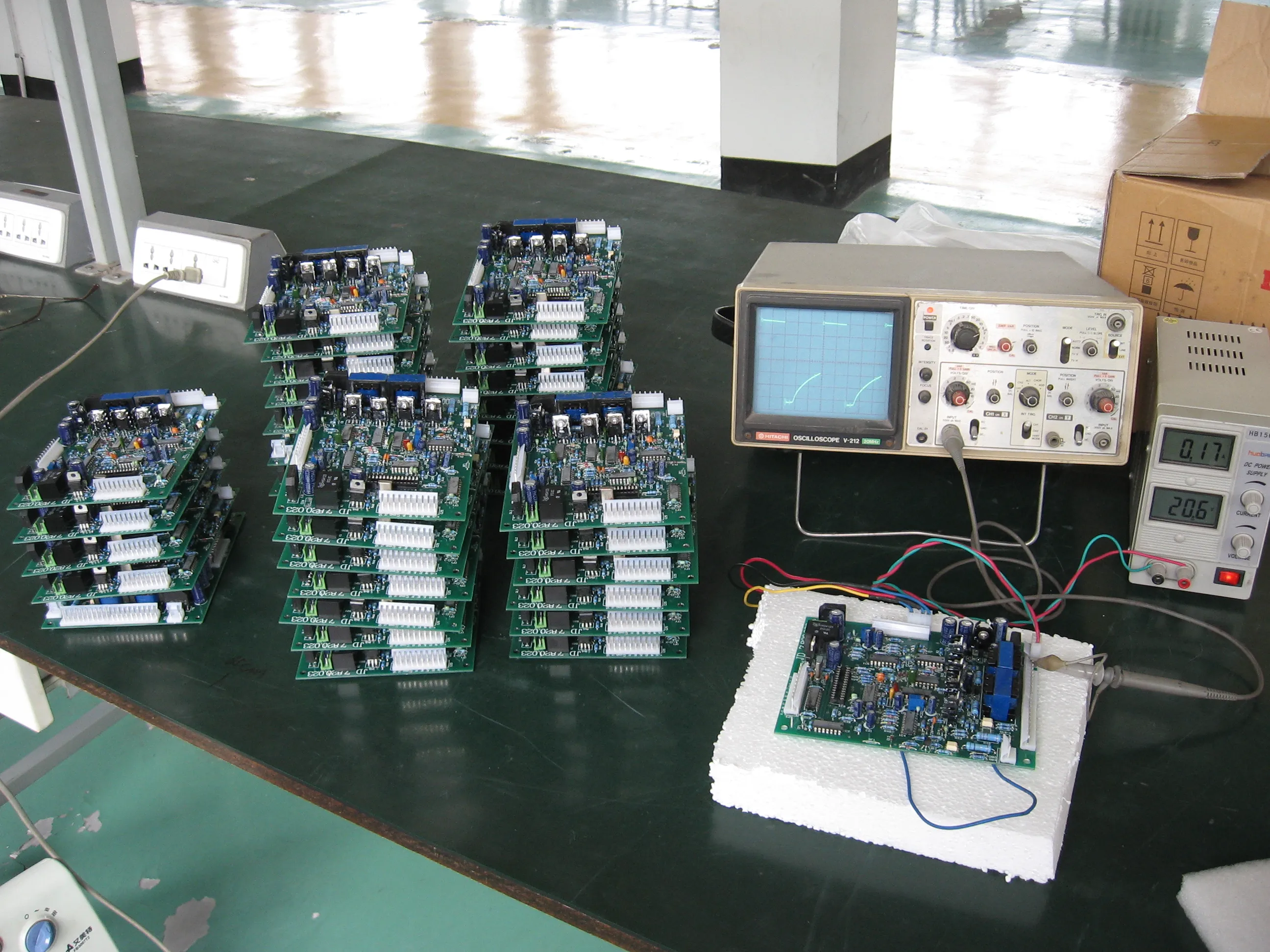

還是驅動電路本身問題.這是我們的控制、驅動電路板調試時空載輸出波形.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/606791253059645.jpg');}" onmousewheel="return imgzoom(this);">

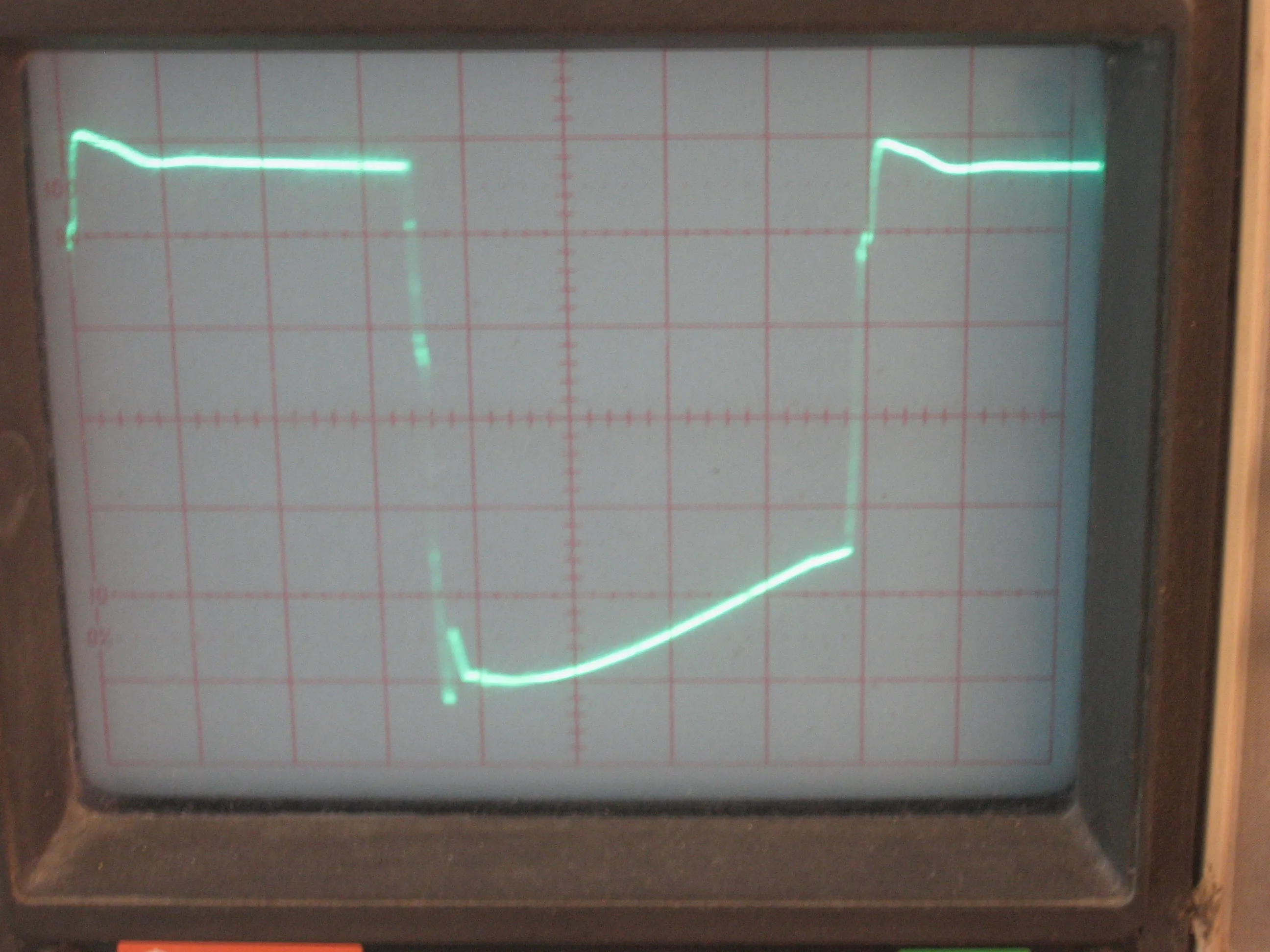

這是驅動輸出在10KW炒灶滿功率輸出時的門極波形,正負15V幅度,40微秒周期,25KHZ頻率.沒有一點干擾.


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/606791253059893.jpg');}" onmousewheel="return imgzoom(this);">

我這樣做是想把運行頻率提到50K以上

可以用一種驅動電路,驅動信號關斷時用mos管導通使門極G,S短路,驅動信號開通時把mos管關斷使門極G,S開路.安華高的新出的一種光耦就有這種功能

能否告知型號
