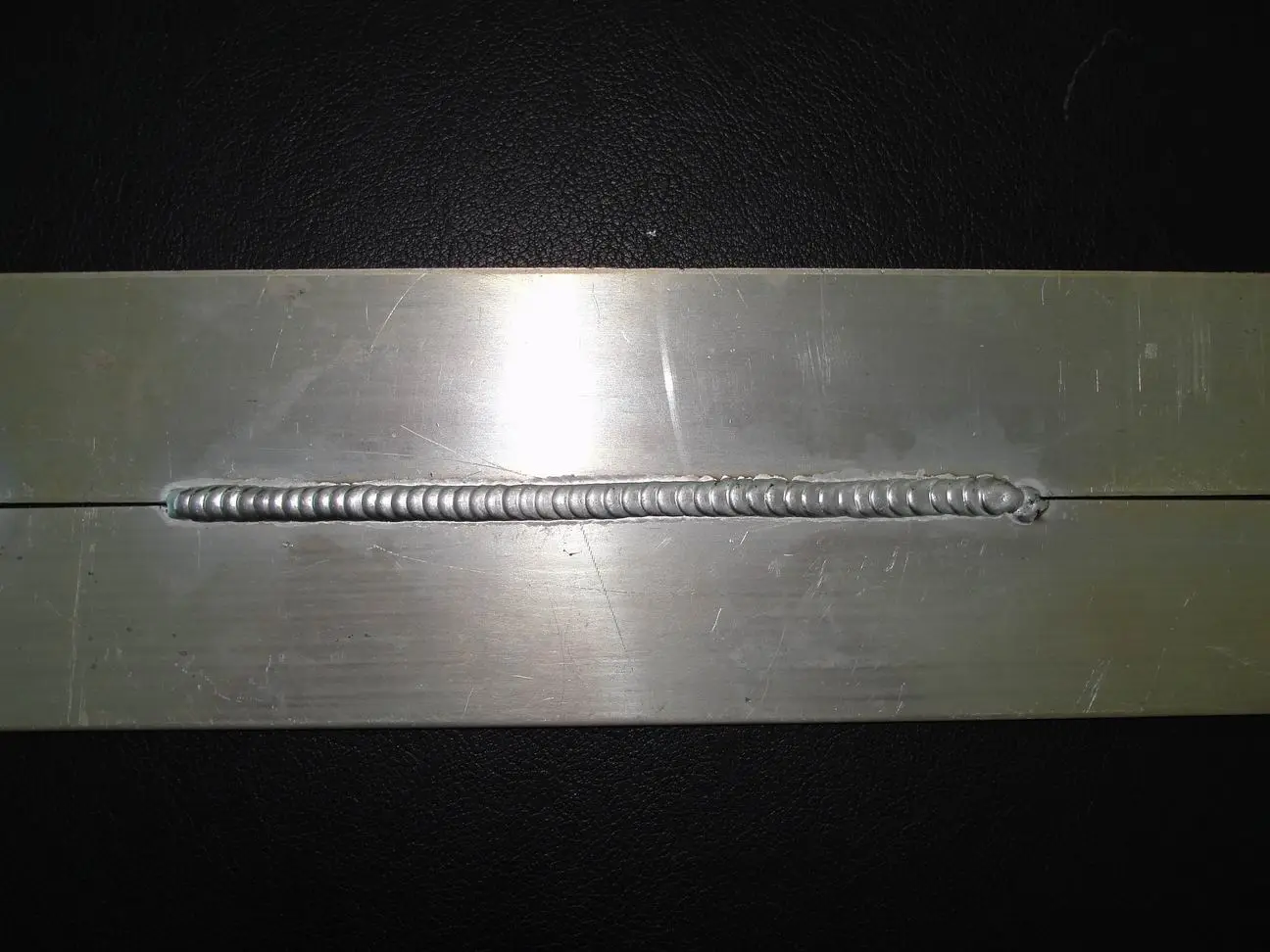

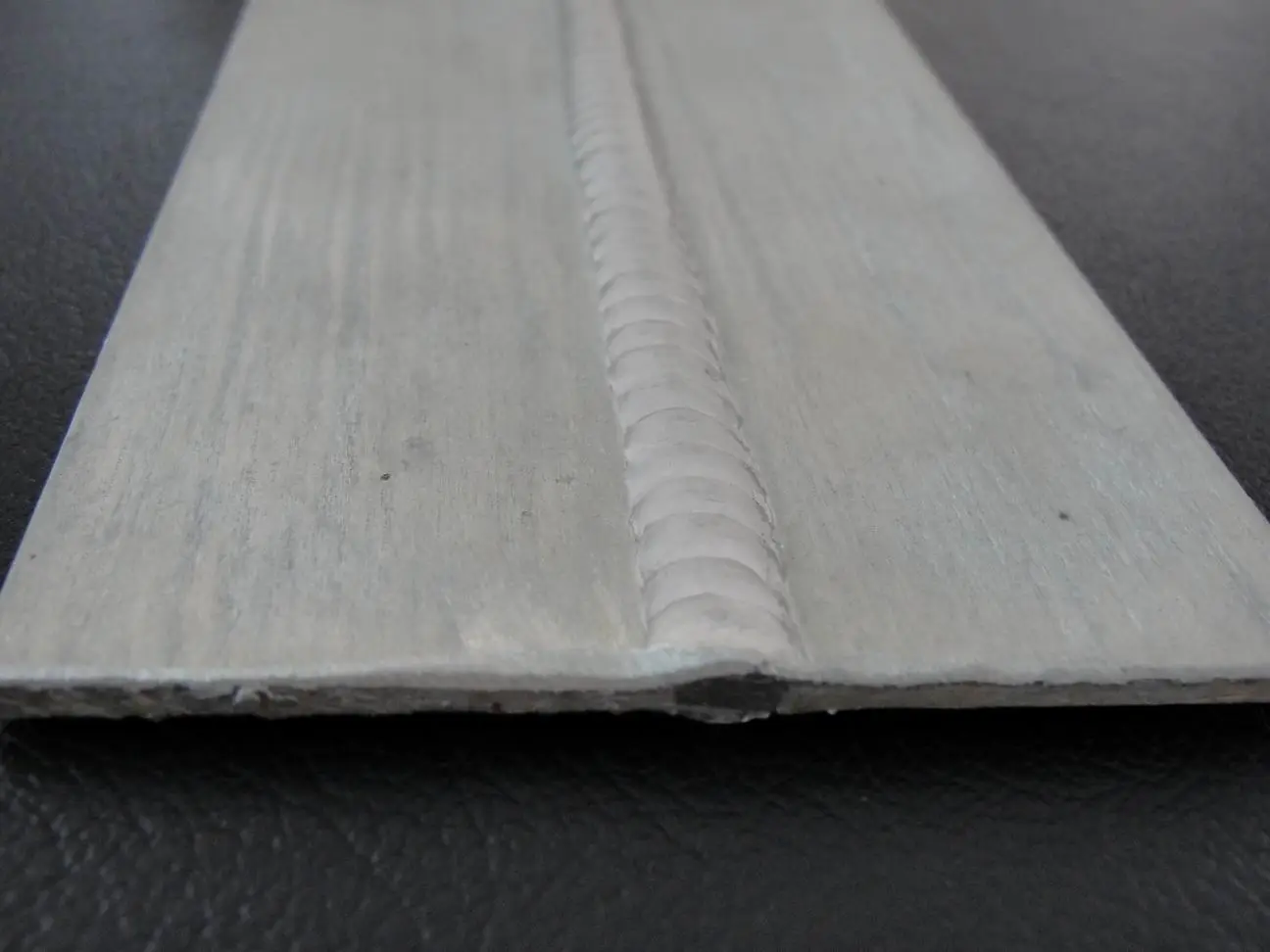

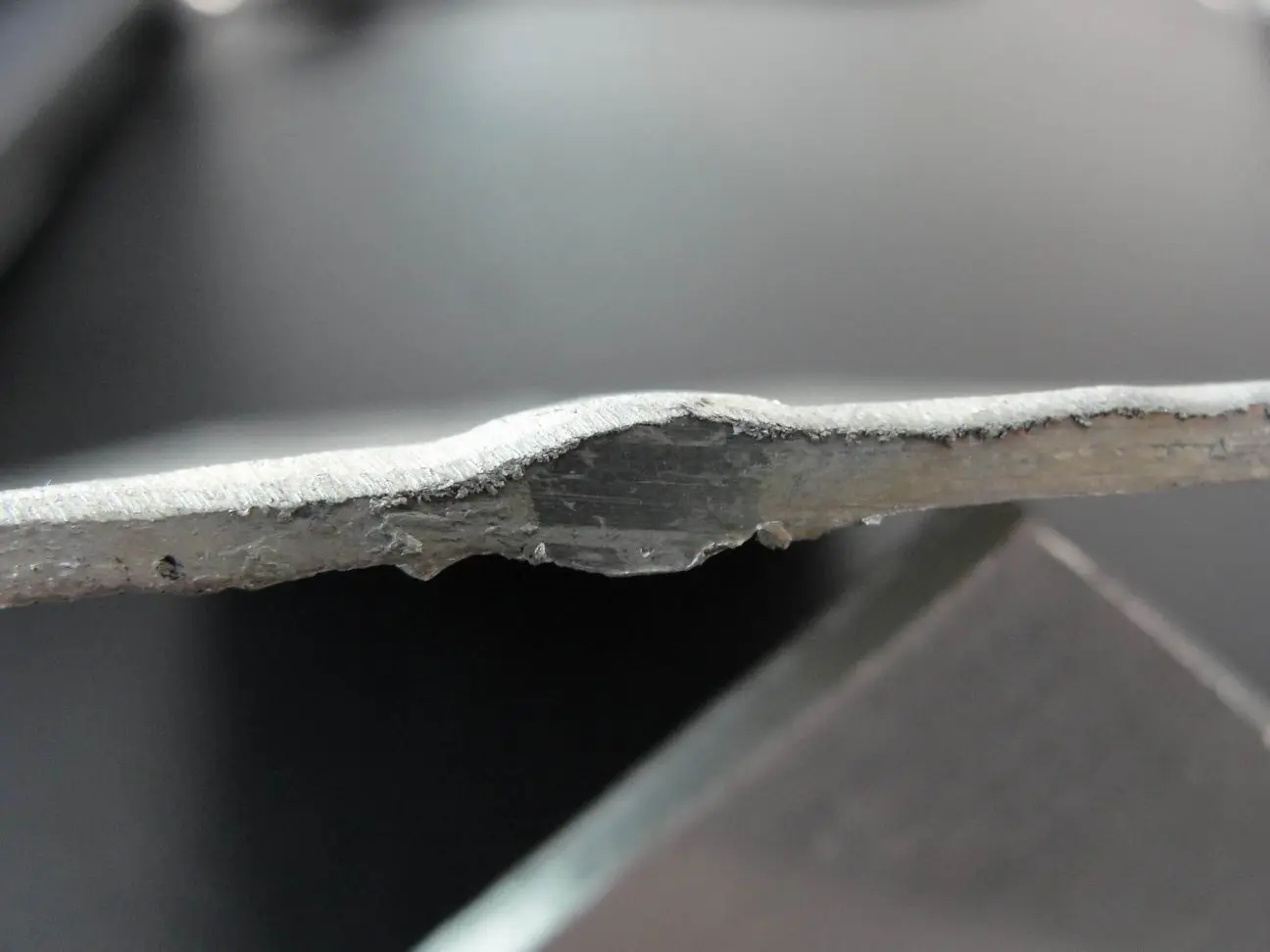

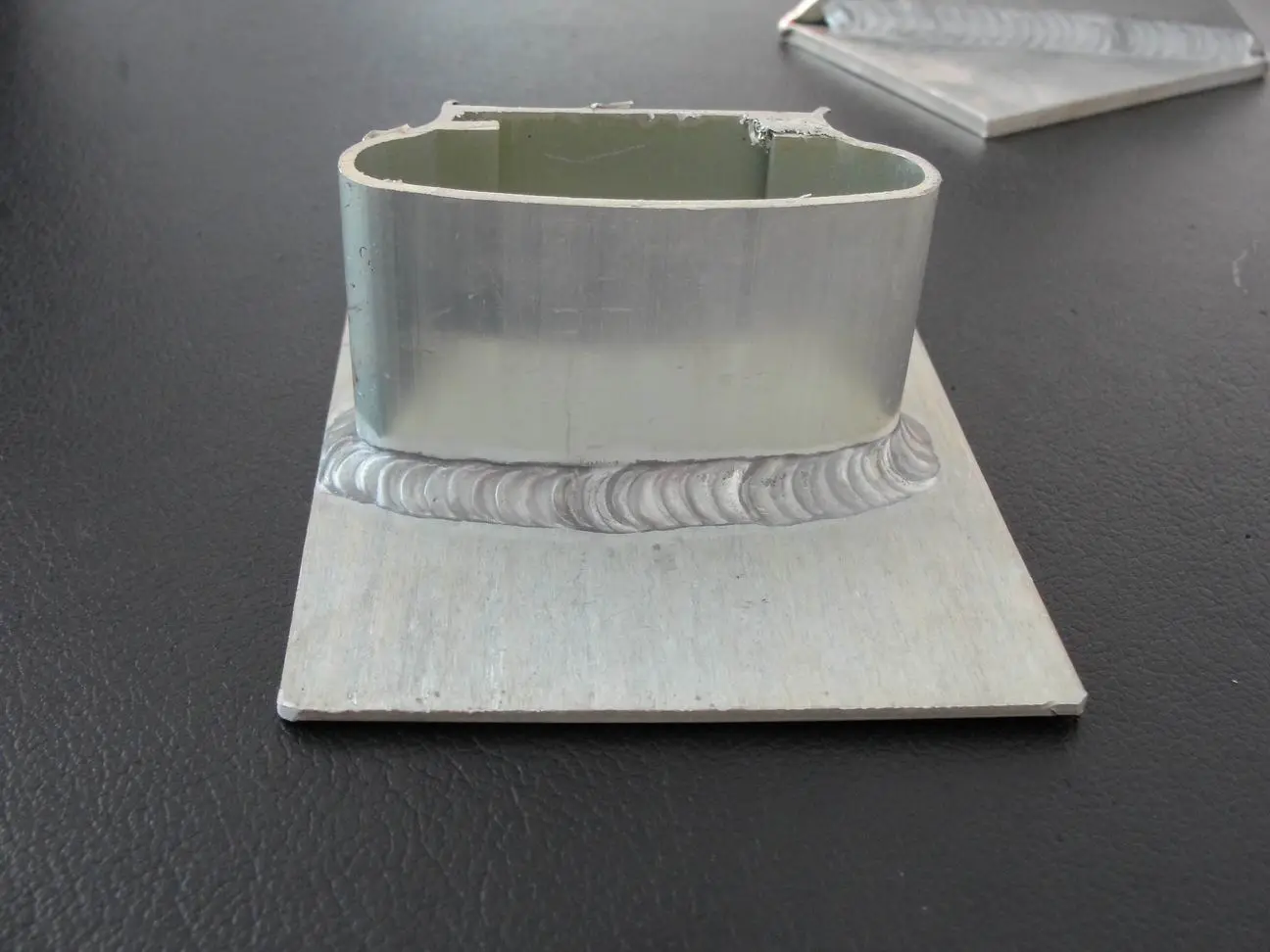

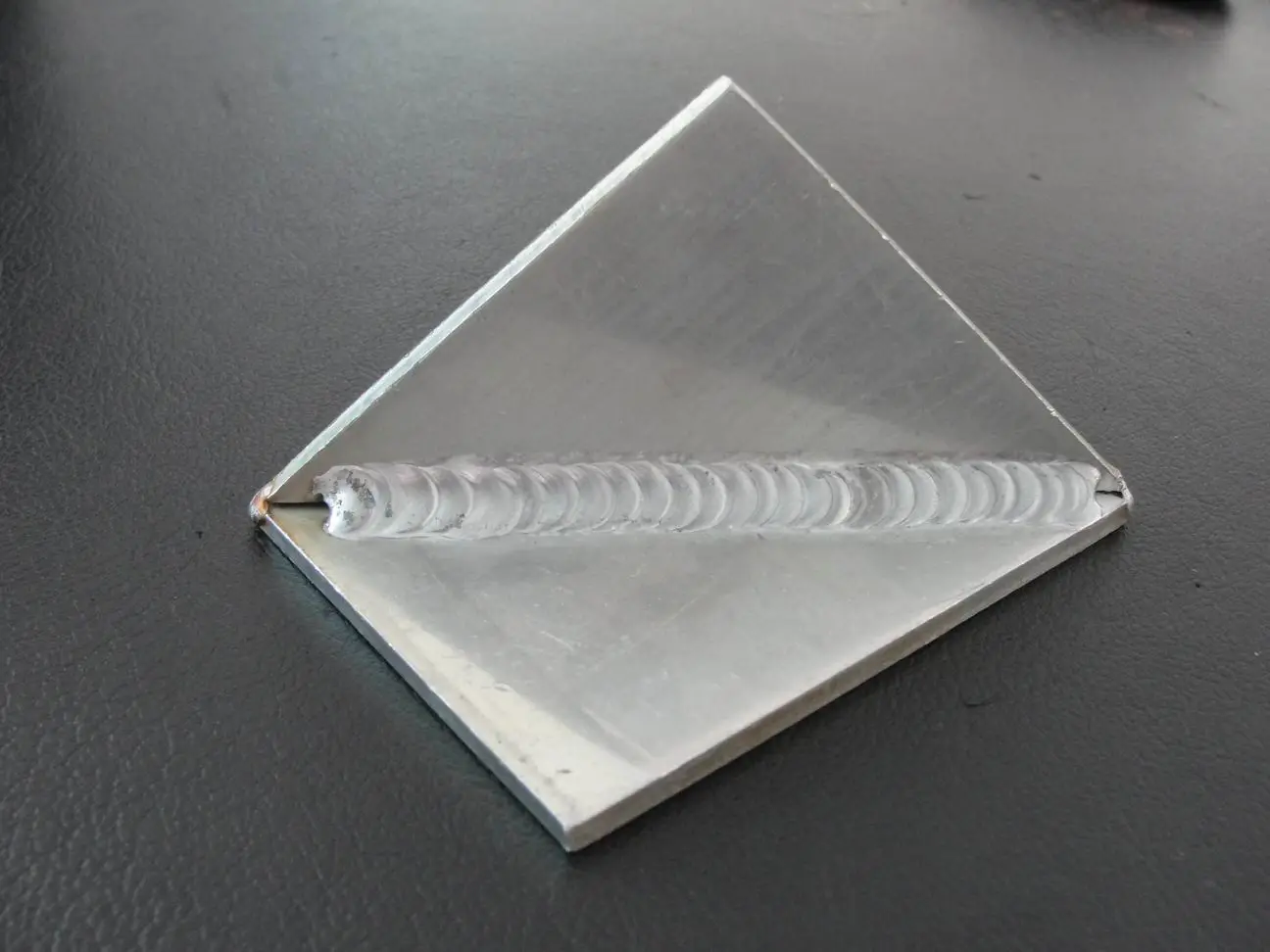

焊接樣品

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1570221252913809.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1570221252913816.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1570221252913822.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1570221252913829.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1570221252913835.jpg');}" onmousewheel="return imgzoom(this);">

不知道看此機一次是半橋嗎?IGBT交流方波機器都有此問題,頻率越高,噪聲越大越尖,刺耳.不知道你的二次主電路是如何設計的,可否交流一下,不過威特力的WSME做的很好,只是他的故障率很高的,如果故障率做好了,很不錯的機器.個人看法.

一次逆變是半橋的,二次也是半橋, 威特力的好在什么地方呢? 故障率高是致命的問題啊,它的噪聲如何?焊接效果和我們的有什么區別嗎?

可以QQ談.1053090080

哪位同志知道這種機器如何降低大電流焊接時的噪音?

我很少有時間上QQ  ,就再論壇里談吧, 大家都能受益多好

沒人知道嗎?

噪聲越刺耳原因1二次逆變中電壓過沖太高2方波輸出有電流過沖
最好的輸出波形是饅頭波 梯形波也不錯

減小再減小輸出電抗!小電流引弧可能變困難,折衷處理吧!

謝謝,我試一下看.

是不是我的空載電壓太高? 75伏

按說方波機器電流過零速度快是好事啊,不容易熄弧, 但同時帶來的問題是噪音大,所以如果改成梯形波不知道會不會電弧不穩定?

哥們不知道你能不能發一份你們的外圍接線圖,來了解一下這機器,看一下你的二次是如何設計的.我們現在的二次逆變是全橋.liuminjun2005@163.com

你是IGBT的還是MOS 的? 如果是IGBT的你做全橋是否功耗太大啦?

二次逆變示意圖

1570221254061772.rar

你這個機器是用GTR啊?那和焊王的差不多啊!

老兄,你什么眼神啊? 是IGBT的

看了你的二次,不知是不是完整的電路圖,好像很簡單,這種方式維弧效果怎樣?最小電流可達到多少?

1、說實話電源結構看起來不錯,設計一般,
2、工件焊接的效果不是很好,可能是參數沒有調節好
3、你現在的電路水平達到現在的焊接效果已經不錯了
4、噪聲問題你沒有辦法解決的
5、你可以請教奧太的人,聽說他們的設備還可以,工藝他們也有幾個比較厲害的人

謝謝指教! 焊件表面不太亮是氣體不夠純的原因.
奧太的人不認識啊,論壇里有奧太的朋友嗎?

2次我用全橋做    全橋噪音可加大電抗.減小并接電容來消除
半橋是否合適?
再請問2次有無死區?最小起弧電流多小?

1次電流采樣用互感還是霍爾?

表面不亮不一定是氣體不純的原因

我的機器都是用霍爾采樣的,本機用一個500A的霍爾對正電流和負電流同時采樣,

是的,但我這臺后來用4個9的氬氣焊的,表面非常光亮,哪天我再上傳一張后來照的圖片給你看看.

你指的并接電容是指哪個電容?我用半橋的原因是成本低一些,另外損耗也低,發熱小,全橋發熱大一倍呀二次逆變沒留死區,最小電流我沒試過.

先確定IGBT直通時電流給定多大不斷弧.
過零前提前衰減到這個電流,再以這個電流直通,換向后緩升到正常焊接電流.
不知道有沒有效果.

這個思路不錯,但對焊接性能的影響也會比較大!

打造湖北焊機技術聯盟:37493781.望湖北老鄉多多交流焊機經驗

這個思路可以嘗試一下
