會不會是驅動電壓太低啊?

電路圖了

沒傳上去

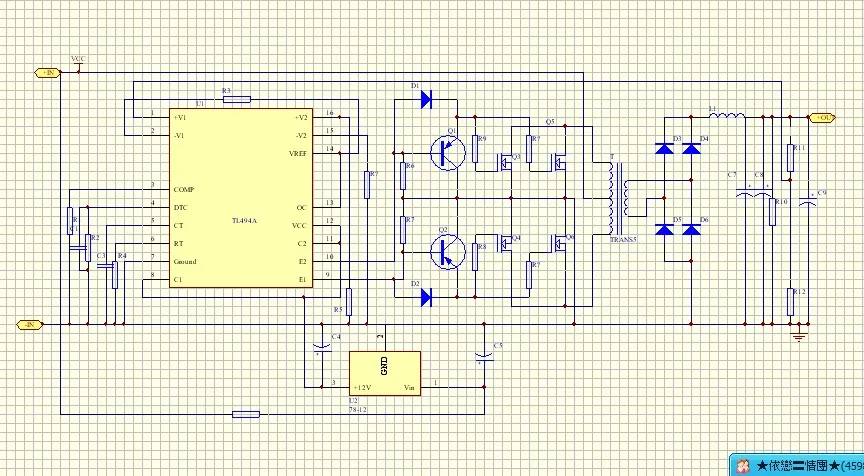

電路圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3501421253925851.jpg');}" onmousewheel="return imgzoom(this);">

你的驅動電路設計不合理,你測試你的驅動波形看看就知道了!
另外你的驅動管型號是什么?是否選得不合理?
最好把你電路的實物拍個照片發上來,把你設計的每個細節說一說,問題就可以幫你解決好!

高手我的驅動應該怎么改,我的管子是RFP40N10的管子,三極管是S8550,整流管是MUR1660,四個全波整流,設計目的是輸入接風力發電機,穩壓后輸出再給24V電瓶充電,帶20歐姆負載開關管不是很熱,但整流管熱的燙手(帶6分鐘);如果帶10歐姆負載,開關管燙手(帶1分鐘).

后面的電感我用的太小了,1UH的,是不是和它也有關系,這個電感是RL濾波的作用還是有其他作用,還有用8  11腳驅動和用9 10腳驅動有什么區別,我是個菜鳥,高手別笑話我啊.謝謝

這個問題問了好多次了哦.

1、L太小了,L=0.5Vo*T/Io  全部是標準單位.

2、整流管和初級要補上RC網絡500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2482191254109438.gif');}" onmousewheel="return imgzoom(this);">

3、驅動電路的參數不詳,不過估計你的驅動電路參數有問題

4、功率管推薦你用30N06

高手,那個電感應該不是影響電路的主要原因吧,能用電容代替電感濾波嗎?驅動電阻是10歐姆,上面并了二極管,三極管是S8550 ,R6R7是1K,二極管是IN4148
.

**此帖已被管理員刪除**

把1K電阻換470R看看吧,電感肯定不能換濾波電容啦,你連基本都沒整明白!先找本書看看這個電感是干什么用的吧

以前有個帖子專門說推挽電路電感能不能取掉,有的說是儲能  有的說是濾波,我開完了還是沒明白是什么,要求穩壓就必須加電感式這個樣.

我換電阻看看

1K電阻換了470,次級次級都加了RC網絡,還是發熱.

你能不能用示波器看看電路的驅動波形啊?把波形圖貼一下

你這電路死區時間沒有設置,兩個管子短路直通也會導致發熱的!

我是給4腳和14腳接了個電容,然后再從4腳接了個電阻到地,這樣可以吧

這種是軟啟動用法,不是死區時間控制!你還是要自己看看TL494.它是我死區是要有電壓的!你這種用法是過了RC的時間后,電阻上的電壓為零!這么可能控制死區呢?

四腳電壓應該在1V以下,大哥給我推薦個接法.

把那個電容改為電阻,阻值多少看你的死區占空比的要求!還有你MOS管型號換一下,Qg有點大!TL494最大只能提供200mA的電流!上升或下降太慢也會導致MOS管發熱!

好的,謝謝老師啊

呵呵,老師算不上,只能說大家相互交流一下
