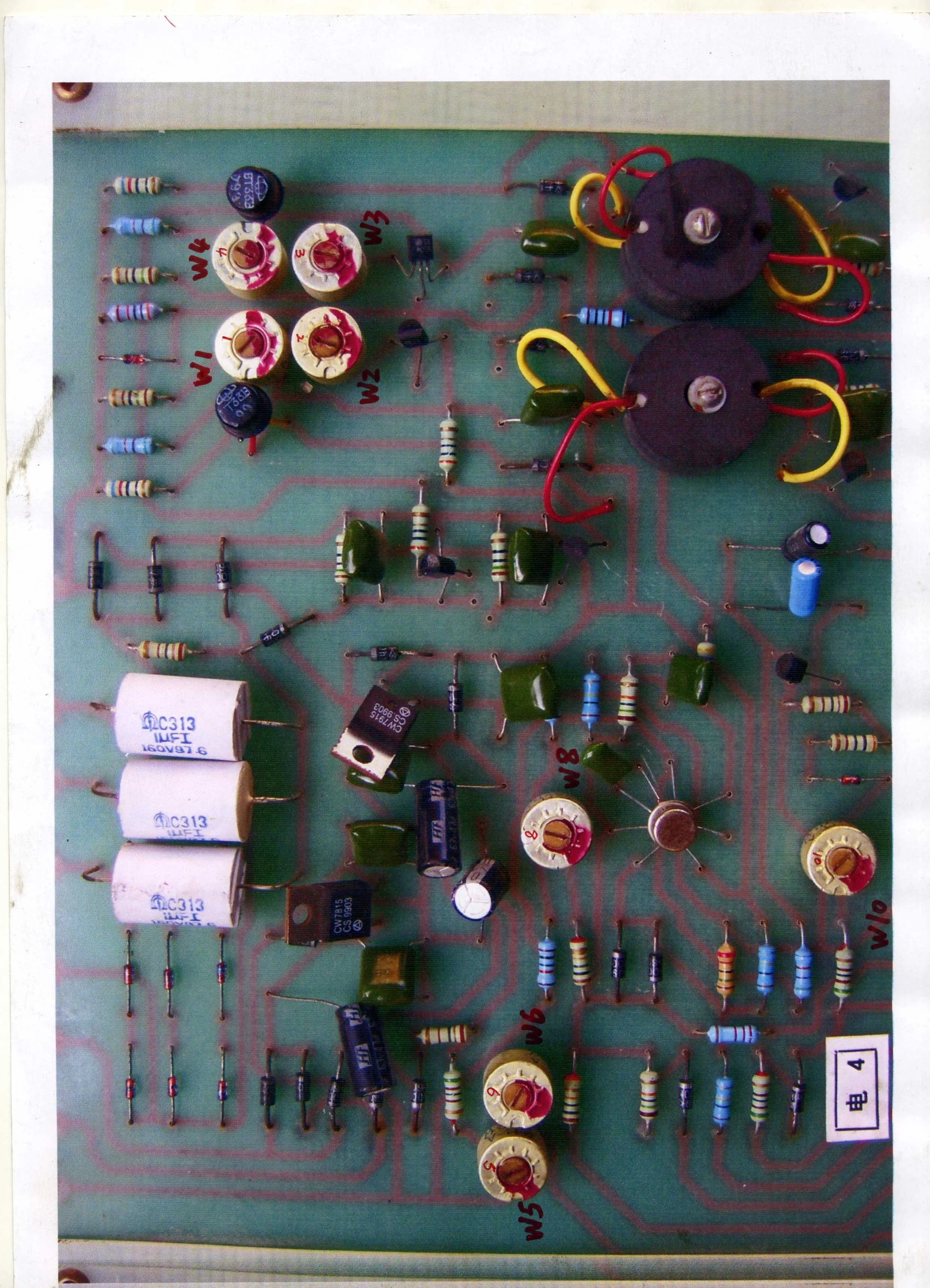

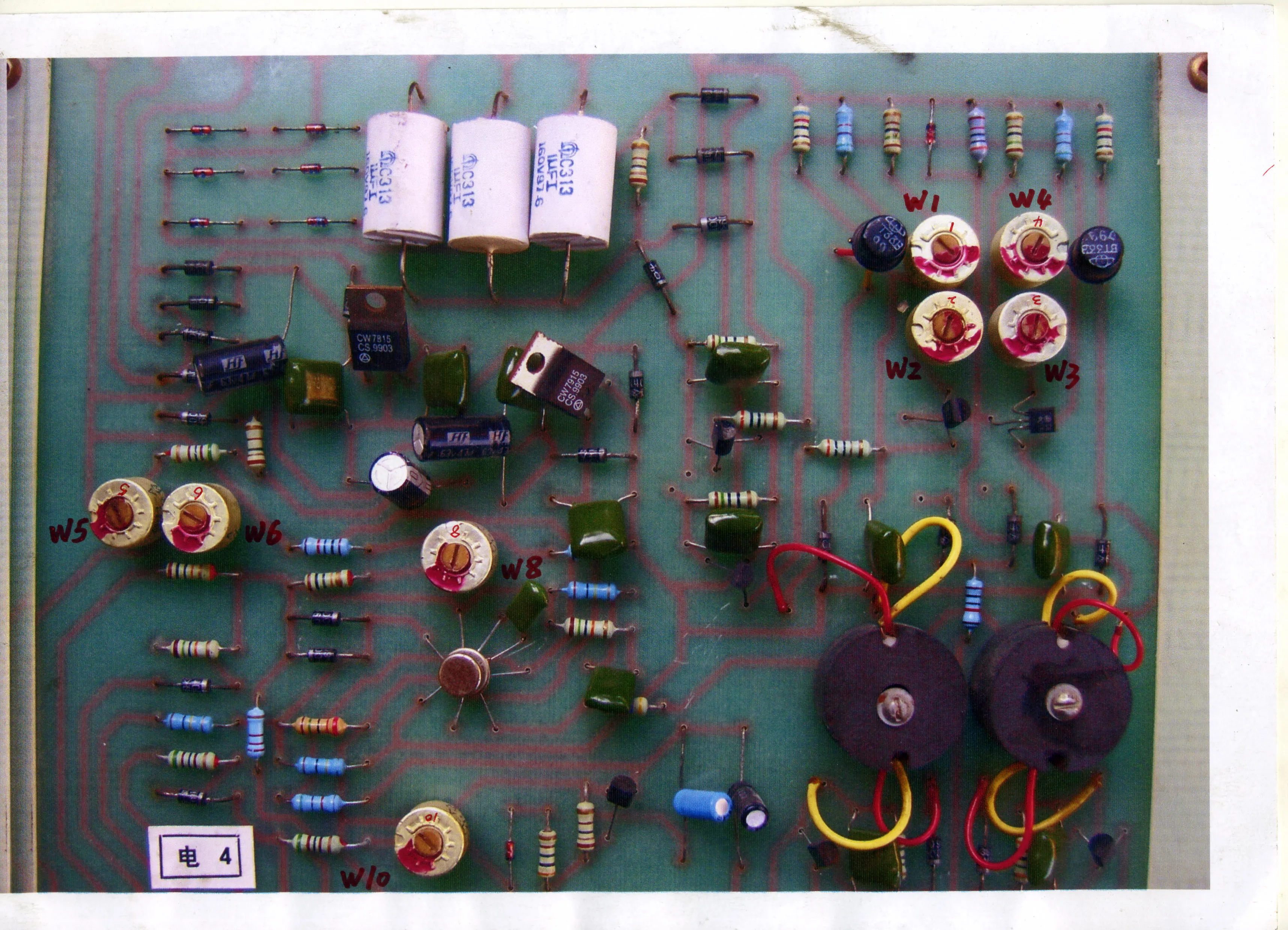

魏工,你好.按你的分析,我總結了一下.1.調運放2腳的負壓值.2.調W3和W4.3.W5和W6為電流微調.4.W10調節推力電流.另外,分流器發個圖給你看一下,謝謝你.我看過惠工和其他網友對你的評價,蠻高的500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3642571256390577.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3642571256390756.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3642571256390807.jpg');}" onmousewheel="return imgzoom(this);">

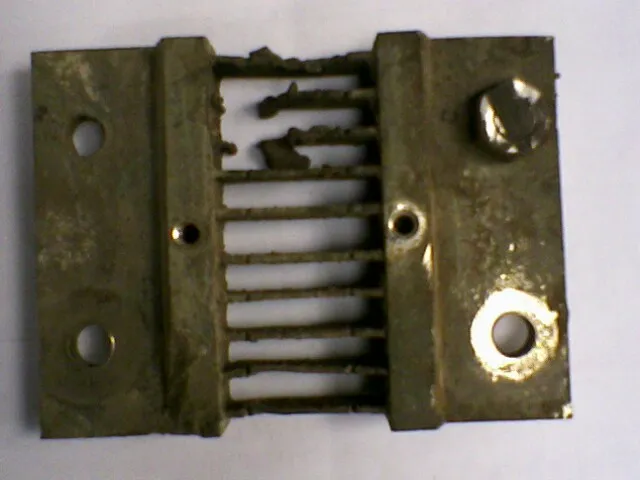

這板不好調試,w1234是控制可控硅的觸發和平衡的,沒有調好很容易使個別可控硅過載損壞,分流器燒成這樣,只是影響輸出電流

魏工,我的傳真號是0833-2116455,圖紙就傳這個號碼,謝謝.

更正一下, 第2步不是調W3,應是W1,配合試波器

有道理,謝謝.

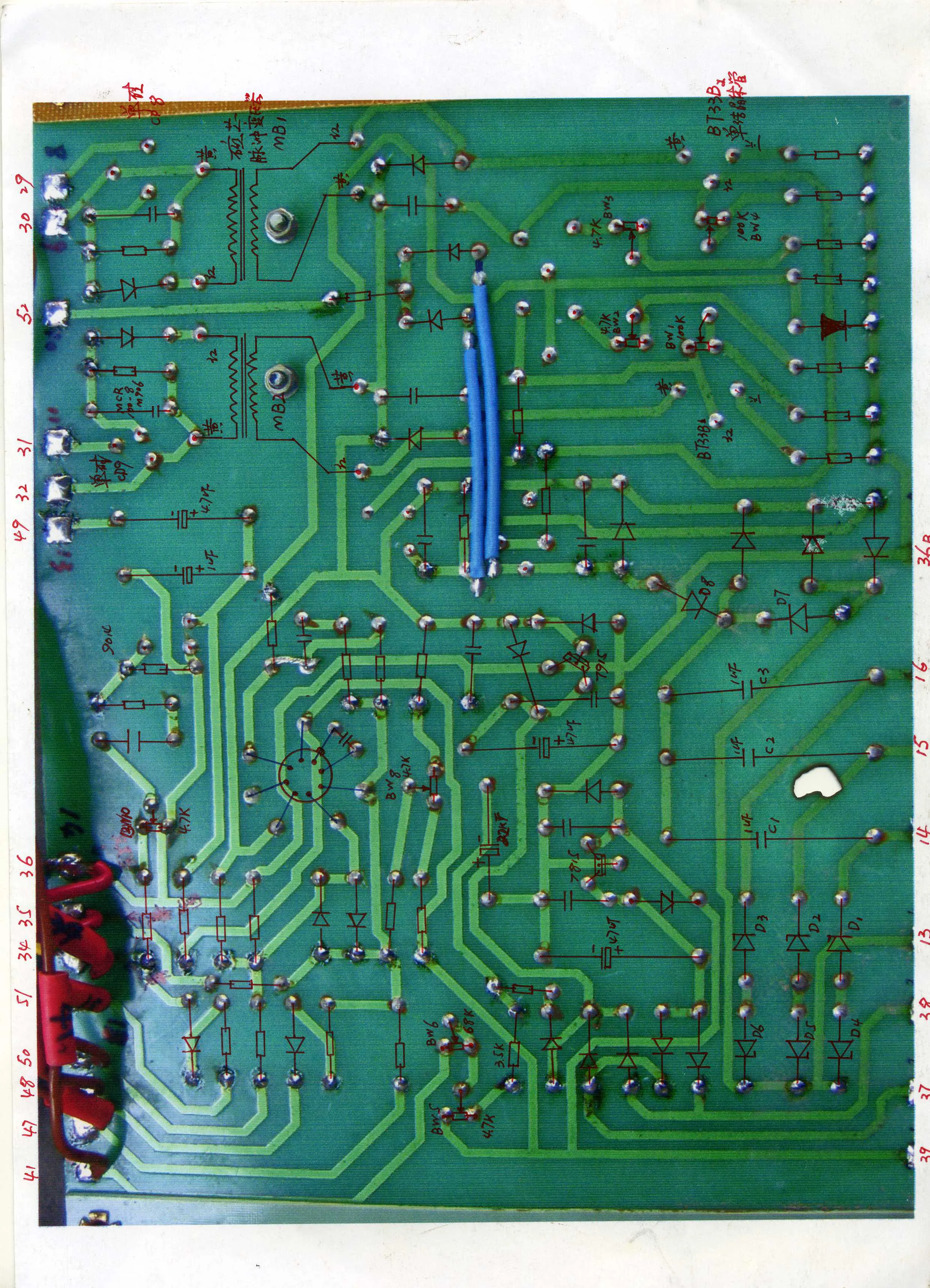

這焊機板前幾年修的多,現在我都改板了.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/437981256395891.jpg');}" onmousewheel="return imgzoom(this);">

現在(焊研)的新板也差不多這樣,基本原理一樣,運放不同.這個板子廠方技術部說LM308H壞了,現在無貨.我在汕頭通過快遞買了新品換上依然不行.廠方叫我換這種新板,但新板不調好,故障依舊.

你好!!!請參考以下專業書籍:機械工業出版社  《電焊機維修簡明問答》第2版
梁文廣主編  黃色書面  該書全面仔細的介紹ZX5系列焊機維修,調試方法.對電焊機維修有很大幫助!!!!

好的,我今天到文軒書店去看一下.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3642571256555816.jpg');}" onmousewheel="return imgzoom(this);">

用741就可以了,板是很好調,關鍵要調觸發平衡

這個板子想辦法也要試一下,能修好的,換板的話可能廠家不同意.

魏工,謝謝你給的資料.書沒有買到,要不在網上買.這幾天我們這兒都下雨,現場要把機器推到外面耷電源,因而未去,明天再去.

請你告訴電話號碼,大家好聯系!!

魏工.XU319,你們好,謝謝你們的幫助,焊機已修好,過程如下.1*運放管還原2*分流器還原3*運放2.6腳間的300K電阻更換(同樣的電阻,同樣加點外熱,原電阻阻值變化太大)
    現場維修,通電發現焊接電壓42-65可調,原來的電壓為24V,但電流依然很大(焊機上的電流表當時不知為何不顯示,用直流鉗表測).停機斷開電流表接線,開機焊電流居然降到了40A.想到電流表不顯示可能是反轉電流,于是停機,將電流表接線及分流器兩條反饋線同時對調,再開機一切正常,用2.5的焊條小電流焊接都可以,大焊條大電流也正常.

我的手機是13618181616

祝賀你!!!!!
