1.1N5408阻值不一樣也能用.
2.振蕩線圈的開關線因?yàn)殡娏餍∷詻](méi)特殊要求.如果接繼電器可以實現反接保護,繼電器觸點控制振蕩線圈.
3.電容用10UF,可以小范圍調整.電容上的電阻用68K/5W的可以.
4.線圈上面的二極管用3個6A10的可以,如果測過耐壓超1000V的話.
5.接BT33上接地的電容用0.47uf,到二極管的用1UF,全都必須是CBB.
6.可控硅G極的電容0.1uf/1600v 電阻180R/2W的可以.
7.8.自控機的頻率和峰值測量見下圖.頻率40到70Hz合適.在燈泡上串聯幾歐姆的電阻后再測電阻上的頻率可以避免燒萬用表.
9.鐵心氣隙應在1至3mm范圍內調整,從薄到厚,調到輸出峰值電壓剛到最大即可.
10.金屬機箱沒問題,但建議將散熱片和機箱絕緣.工作時不要摸三極管外殼.
請高手們指正.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2878451256954905.gif');}" onmousewheel="return imgzoom(this);">

謝謝兄弟一直以來的支持!謝謝!2200p是不是222/2KV啊?另外我前天測試自控板(15年前的板元件也是當時裝好了的只是現在換了幾個6A10的二極管)時接BT33的的兩個電容都是用1uf/160V的電解電容,板是裝在原來的2 4 6的自控機上試的.這兩電容是起什么作用的阿,大小有什么影響啊?  還有我的電瓶線用6平方的線夠不夠阿?

哎!這兩天壇子又死氣沉沉的了,連版主也不來了,哎!.............

2200P就是222/2KV,用0.1UF的電容可能更準確些.板上的電解一定要換掉,用CBB更穩定.BT33上接地的電容是時基電容,控制BT33的輸出頻率;接二極管的電容是耦合電容,向三極管提供觸發信號.線6平方夠了,但不要太長,最好半米內.

再次感謝騙子克星兄弟! BT33的接地電容用0.47uf的 耐壓要多大的阿?200V夠不?

不客氣!大家互相學習嘛.BT33上的那兩個電容耐壓200V足夠了.

.

1.5408只要不漏電就行  阻值相差不很大 就行
2.最好用繼電器 可以做到防電瓶反接不工作(繼電器線圈串二極管)
3.主電容用8UF 然后用波段開關控制 沒調一個檔位增加2UF 最大可根據前級功  率設定 68K/5W可以的
4.3個6A10串聯可以
5.BT33 E腳電容可以根據頻率調整 可以都用1UF 50V電解(注意區分正負極)
6.完全可以
7.在負載上并10K串1M電阻 測10K上的頻率(頻率計或示波器都行)
8.通過示波器的峰值電壓*100(表筆1:1時)或參考第二貼圖
9.一般在1~3MM調整
10.C可以和外殼連接 用了很久自控機 從沒有發生過外殼帶電現象

還有那個水阻檢測電阻 就是電源+接電阻串二極管接可控硅陰極的那個電阻
一般多為100歐2W 電阻值越大 負載檢測靈敏度越強 輸出頻率越高
可以在60~120歐間選擇
    但不知道 變壓器帶電  會影響變壓器工作嘛

支持,頂一個,占個位.

不錯.

已經有朋友回復了,我補充幾點:
如果加手控開關最好用繼電器,因?yàn)槭挚亻_(kāi)關線有一定的電阻,功率會降低的.
BT33電路用的2個電容可以用電解電容0.47uf、1uf50v.
第10個問題,功率管的C極和散熱片 機箱 鐵心沒有絕緣,唯一的影響是機器工作時機箱帶電,人接觸了麻手.最好把散熱片跟機箱之間絕緣.

搶位     學習

昨晚上調試了機子,用10uf的電容2個200W燈泡,鐵心間隙是2.7mm .調試的參數是初級電流52A 平均電壓交流檔145V 電流是0.74A 峰值電壓用騙子克星給的圖測的350V,調試時間大概持續了幾分鐘,管摸不到溫度(是斷續工作的),聲音也很猛,當時已經是23點多了 怕吵醒鄰居就簡單的測了以上的數據.今天早上一大早就爬起來了,坐在板凳上默默的欣賞還沒有裝機的自控機心里高興啊,不時的按幾下開關聽聽聲音 看看燈泡.不知道是第幾次按開關時機子出問題了,噠噠噠...功率很小燈也不怎么亮了,趕忙停下來,嚇?biāo)懒?第一步就是測我的bux98a啊!還好都安然無事,心里平靜了一點,但是測其他的原件好像也都沒有壞啊?郁悶啊!大家看看到底是哪里出了問題啊? 還有我的峰值電壓怎么這么低啊?怎樣能調高阿還是我的測量錯誤?

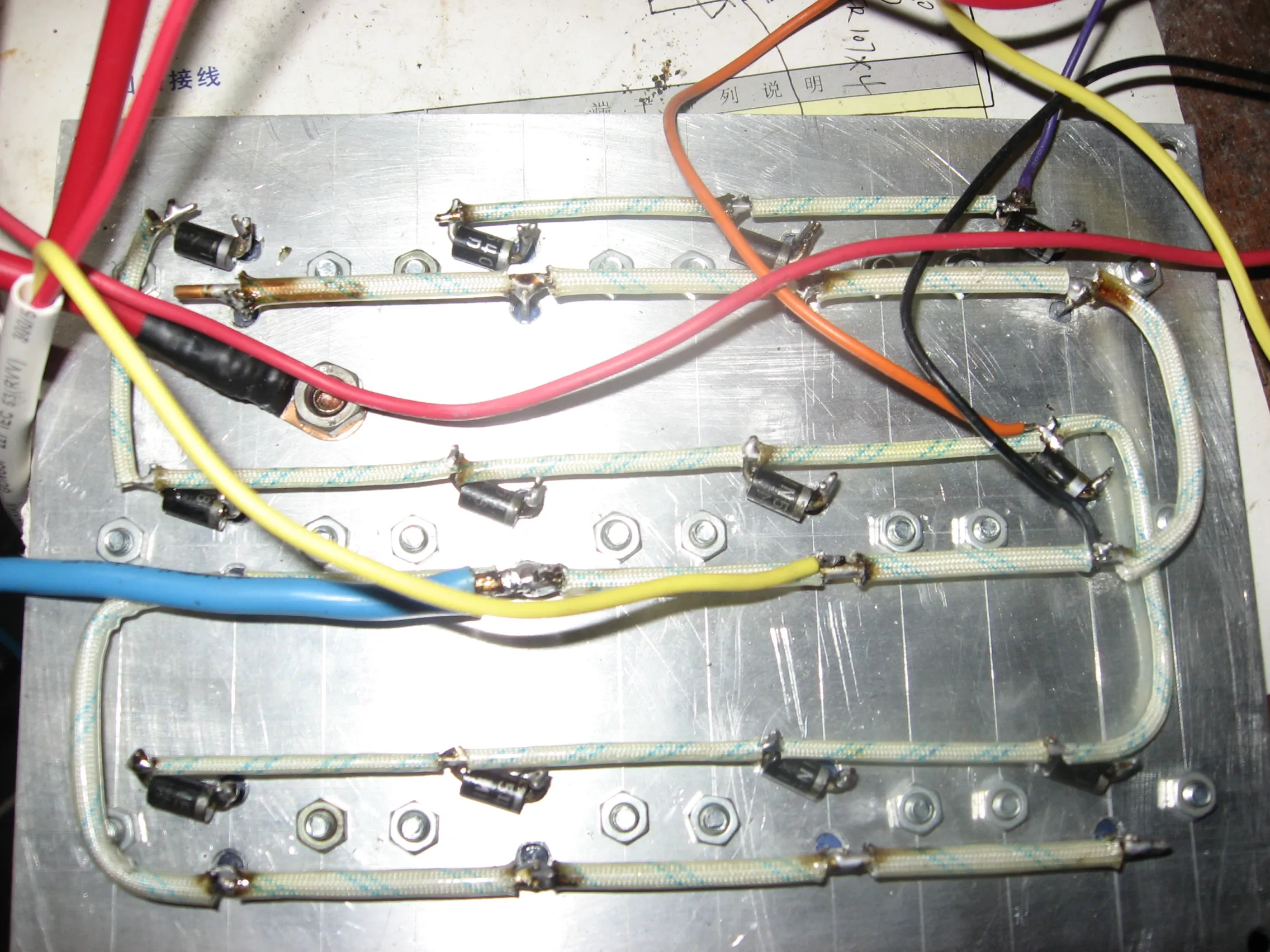

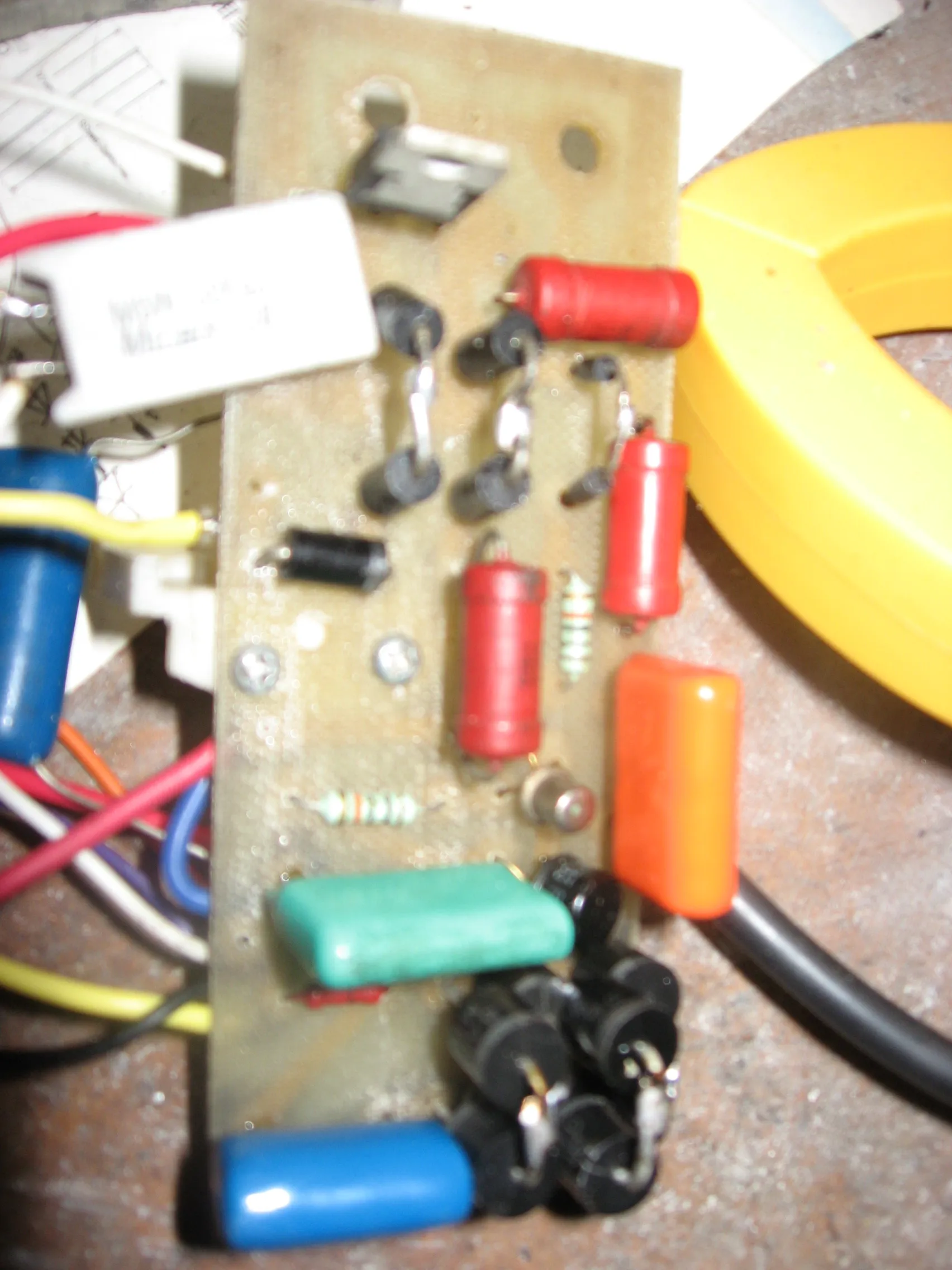

再上圖片.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2303991257039494.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2303991257039526.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/2303991257039568.jpg');}" onmousewheel="return imgzoom(this);">

測一下變壓器,《須拆下》.輸入12v交流電到次級的其中一個線包,看線包的串、并連有否錯.

接入12v交流電時打有火花線包錯.正常幾乎沒火花.

謝謝版主!我的變壓器沒有接錯,昨晚試了很長時間了 今天早上也試了幾次后才這樣的,這種現象一般是什么地方出問題了?

沒有峰值應該是變壓器問題,再查一次.

變壓器是初級65T并聯 次級175 190T  反饋是26 30 33 35T 按理變壓器接錯線應該不會工作的阿?變壓器應該沒有錯 我肯定.

.

昨晚機器正常時接過26T 頻率變高(聽聲音)電流減小 43A左右.

.

燈是發紅 是閃閃的,還有聲音是噠噠噠....

你接到26匝上試了嗎?在檢查一下變壓器間歇,如果都沒有問題的話,在檢查可控硅,最好換一個好的可控硅試一下.

搭個車.我的情況就是頻率明顯降低,負載發紅.200W燈燒斷了.500W噠噠噠不容易起動.

謝謝!晚上再試試.

.

呵呵 ty4328100兄弟你哪的?路不遠的話我們不如把機子拿一起做算了,呵呵.....

我的問題搞好了,原來是觸發可控硅的180歐電阻斷路了,奇怪這個2W的電阻怎么會壞以前的2 4 6的也壞過這個電阻.現在我換了2個330歐2W的并聯,不知道還會壞不?2個并是不是4W啦?  最主要的還是峰值電壓不高哪位大俠能幫忙解決?氣息已經加到了3.3mm了.

把測量峰值電壓的電路圖發上來看,現在阻尼電阻是多大?

我覺得既然燒了說明功率太小,至少也應取現在的功率的三倍可能安全!功率取標準5W.
