呵呵  最愚蠢的維修工
你把負載短路了 MOS不炸才怪
要接負載試的
通過你的試驗看 MOS驅動和手把都沒問題的
如果接電機  空載運轉或小負荷工作時
也燒MOS 多是電機漏電或線圈有短路的地方
拆開檢修一下

自己做的,不是維修的,短路是用焊錫絲的,我5只IRF2807都加了散熱片,這么小的電流,肯定沒事的,只是想試一下,當焊錫絲燒斷時那時的反峰壓會不會打壞MOS管,暈死,可每次試都會掛掉,高手能不能幫我分析一下究竟是哪兒的事呢?謝謝!

首先你要搞明白MOS是因為什么壞的
是耐壓不夠 還是過流
還有電機轉速可以通過PWM波占空比調整
如果過小 MOS驅動電壓低時 MOS不能完全被開通
熱損很嚴重

為什么要在那里短路?你要做知短路保護嗎?

短路保護我搞好了,能很正常的保護,只是怕碳刷打火要1~2秒才保護,

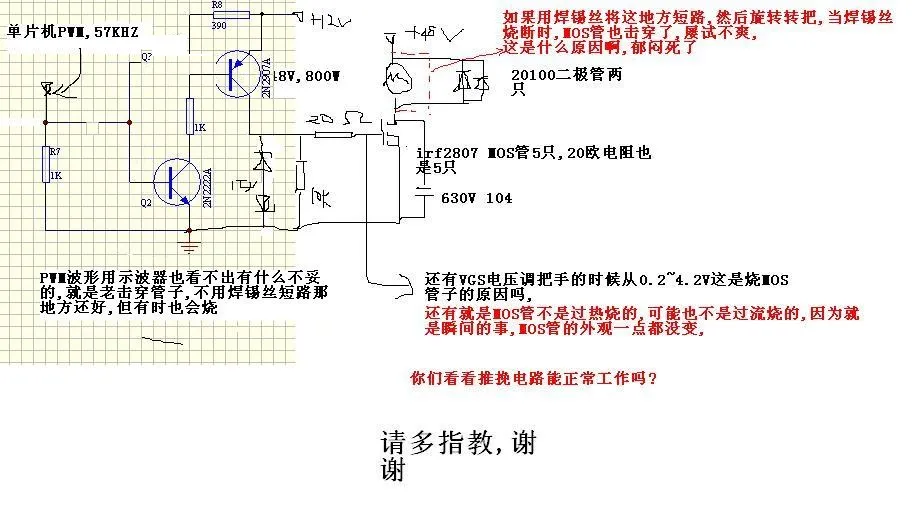

但是MOS很容易擊穿這里搞不清是什么原因,感覺不像驅動不足,過熱燒壞的,因為MOS瞬間就掛了,一點都沒熱,樣子都沒變啊,請幫我仔細看一下圖,看看是哪個地方出的問題,謝謝!

感覺有些離普,我有SSP7N60B(我只用一只)在上面試,能工作的時候也正常,如果也用焊錫絲短路,當焊錫絲燒斷時,管子也沒燙,但管子又擊穿了,續流二極管(20100)都還是好的,暈死600V的管子都不行,應該有比較明顯的錯誤的,唉,俺就是找不出來原因

沒有電流保護搞不成功的

重新安排一下功率元件的位置,使電源濾波電容-場效應管-續流二極管這三者在PCB板上圍成的面積最小.如果過流保護真的沒有問題,那就可以解決你現在的問題了.

驅動電路錯誤,
1.去掉390電阻.
2. 單片機外加NPN三極管上拉后再接驅動電路.
3.2807的驅動波形應該>10v .

真不搞不明白  你不如直接電機試啊
如果2807質量沒問題 電路應該可以正常工作的
請多查閱一下有刷控制器的電路 很簡單呀

此帖已被刪除

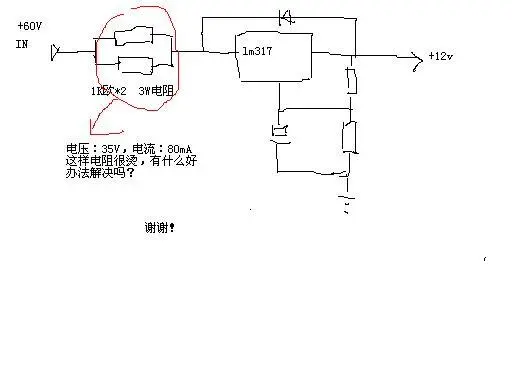

先謝謝,各位,現在不燒MOS管了,改動如圖,圖中綠線部分,高手看看,RV電阻是不是有點大呢,還有我用LM317將60V轉成12V,串的兩只1K歐3W的電阻發燙,流過電阻的電流80mA,電阻上的電壓:35V,請問有什么簡單的方法解決電阻發燙的問題
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3085061258528828.jpg');}" onmousewheel="return imgzoom(this);">

做一個小開關電源就可以了

我認觸發電壓低
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3684611258682617.jpg');}" onmousewheel="return imgzoom(this);">

脈寬調速的要素
調制管一定要飽和導通
可能見少
做過的調制頻未那么高
做過60Hz的
