前人設計的單硅和從單硅分析給予的啟示!!.......
??????? !!!!!!! ???????
全部回復(377)
正序查看
倒序查看
@漁公鳥
.

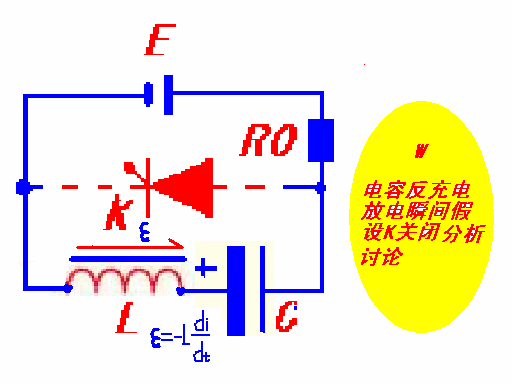

我們先來個假設,也就是可控硅反壓立刻關閉斷開,那么可控硅可以去掉,(圖中虛線)電路就會簡化成下面的形狀:由于電感電流已經為零,很大的總電流會流過電感感性元件,電感的電流突然劇增電感電流不能突變會產生很大的反電動勢,電動勢作用方向和電源電容供電方向相反,陡變的劇烈變化率產生的反電勢會幾乎抵消掉所有的電容和電源電壓之和,這樣瞬間負載電壓不會很高反而幾乎為零,而實際上波形里面并沒有出現這種情況而是持續的平頂波,那么到底是怎么回事呢?合理的解釋應該是可控硅這個時候并不是我們想象的立刻關閉,仍在導通.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3525911258364678.gif');}" onmousewheel="return imgzoom(this);">從另一個角度說電容反向充電之所以能達到和原來方向相反的數值,就是因為電感電流過零時巨大的變化率所致,同樣電流反向的瞬間也具有同樣的變化率,也就是說幾乎抵消掉了電容上的電壓,電感電流又要從零開始,負載電流很大不要說大于I0,就是I0那么這么大的電流這時跑哪去了?結果只有一條路可控硅,要不瞬間負載電流為零,但實際波形不是這樣,也就是這時可控硅電流仍然很大,然后經過一定時間減小,直到小于維持電流自行關閉,在這個時候所有負載上的電流全部流過電容電感支路,反向電壓短時到來,兩個電壓開始疊加,全部加在負載上快速上升形成反峰波形,過程一直進行到電容電荷全部放完,這個時間也不一定是半個LC周期,還取決于負載性質,之后電源開始對電容從右向左反過來充電直到電源電壓結束.這是全部的分析過程,僅供參考.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3525911258364678.gif');}" onmousewheel="return imgzoom(this);">從另一個角度說電容反向充電之所以能達到和原來方向相反的數值,就是因為電感電流過零時巨大的變化率所致,同樣電流反向的瞬間也具有同樣的變化率,也就是說幾乎抵消掉了電容上的電壓,電感電流又要從零開始,負載電流很大不要說大于I0,就是I0那么這么大的電流這時跑哪去了?結果只有一條路可控硅,要不瞬間負載電流為零,但實際波形不是這樣,也就是這時可控硅電流仍然很大,然后經過一定時間減小,直到小于維持電流自行關閉,在這個時候所有負載上的電流全部流過電容電感支路,反向電壓短時到來,兩個電壓開始疊加,全部加在負載上快速上升形成反峰波形,過程一直進行到電容電荷全部放完,這個時間也不一定是半個LC周期,還取決于負載性質,之后電源開始對電容從右向左反過來充電直到電源電壓結束.這是全部的分析過程,僅供參考. 0
回復
@wang640909
我們先來個假設,也就是可控硅反壓立刻關閉斷開,那么可控硅可以去掉,(圖中虛線)電路就會簡化成下面的形狀:由于電感電流已經為零,很大的總電流會流過電感感性元件,電感的電流突然劇增電感電流不能突變會產生很大的反電動勢,電動勢作用方向和電源電容供電方向相反,陡變的劇烈變化率產生的反電勢會幾乎抵消掉所有的電容和電源電壓之和,這樣瞬間負載電壓不會很高反而幾乎為零,而實際上波形里面并沒有出現這種情況而是持續的平頂波,那么到底是怎么回事呢?合理的解釋應該是可控硅這個時候并不是我們想象的立刻關閉,仍在導通.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/83/3525911258364678.gif');}"onmousewheel="returnimgzoom(this);">從另一個角度說電容反向充電之所以能達到和原來方向相反的數值,就是因為電感電流過零時巨大的變化率所致,同樣電流反向的瞬間也具有同樣的變化率,也就是說幾乎抵消掉了電容上的電壓,電感電流又要從零開始,負載電流很大不要說大于I0,就是I0那么這么大的電流這時跑哪去了?結果只有一條路可控硅,要不瞬間負載電流為零,但實際波形不是這樣,也就是這時可控硅電流仍然很大,然后經過一定時間減小,直到小于維持電流自行關閉,在這個時候所有負載上的電流全部流過電容電感支路,反向電壓短時到來,兩個電壓開始疊加,全部加在負載上快速上升形成反峰波形,過程一直進行到電容電荷全部放完,這個時間也不一定是半個LC周期,還取決于負載性質,之后電源開始對電容從右向左反過來充電直到電源電壓結束.這是全部的分析過程,僅供參考.
其實可控硅電流減小到維持電流后先關閉,這是要一定時間的,也就是我們前面看到的1/2T之后的延時段,這一段電容電不但沒有有效輸出,反而把從電源先前獲得的總能量的一部分饋送進了電源,當這個過程結束之后,然后才是反壓加上去在急速升高出現在負載上的高壓有效波形.
0
