參數:
推動:494+圖騰+irfz44n*4 R 12K C 103
磁芯:EE40 初級4T*2 多根扭在一起,直徑3MM
次級100T 4根扭在一起,直徑1MM
效果:拖220V60W燈泡,先50T ,亮度一成 100T 約30~40W亮度
煩呀,做了一個星期了.3DD15做低頻的管子掛完了,1.3一個,芯很小.等管子再搞 .現在空余搞搞高頻
求助,494+irfz44n*4+EE40 功率小問題
全部回復(18)
正序查看
倒序查看
@shshm429280
我的494+8550輸出,R10K,C:2N7,EC28,75NF75:2個,初9+9,次270,14V輸入,有200W輸出.你的肯定是頻率低了,再說你的場管不是很好,導通電阻大了點.電腦電源上的電阻是R:10K+C:102.頻率50KHZ.
今天有事請假了,下午又?jǐn)[弄一下.
回樓上的,我按你的建議弄了下,用一電腦電源的RC R 22K C 103 先用自己繞的變壓器,亮度不變,并一102電容,亮度增量少許.用電腦電源的變壓器,亮度差不多,并102電容,亮度下降. 后來不要44N,改為一對75N75 結果同上.
今天測量的大概參數(變壓器直接帶燈,場管為一對75n75):
自己繞的變壓器:輸入電壓13.9 TL494 R:22k c:102 9腳電壓5.4 10腳5.3 場管G極電壓各為5.1 5.2 輸出電壓352 60W燈亮度約15~20W 494 振蕩電容加并103電容亮度變化不明顯
2:輸入電壓13v C102 R 12K 9腳5.1v 10腳5.9 場管G極電壓各為5.7 5.8 輸出電壓300 亮度較上面亮少許
494電路很簡潔,零件問題不大,494也換為7500 結果依舊. 實在想不出那有問題了,請各位朋友指點指點.
回樓上的,我按你的建議弄了下,用一電腦電源的RC R 22K C 103 先用自己繞的變壓器,亮度不變,并一102電容,亮度增量少許.用電腦電源的變壓器,亮度差不多,并102電容,亮度下降. 后來不要44N,改為一對75N75 結果同上.
今天測量的大概參數(變壓器直接帶燈,場管為一對75n75):
自己繞的變壓器:輸入電壓13.9 TL494 R:22k c:102 9腳電壓5.4 10腳5.3 場管G極電壓各為5.1 5.2 輸出電壓352 60W燈亮度約15~20W 494 振蕩電容加并103電容亮度變化不明顯
2:輸入電壓13v C102 R 12K 9腳5.1v 10腳5.9 場管G極電壓各為5.7 5.8 輸出電壓300 亮度較上面亮少許
494電路很簡潔,零件問題不大,494也換為7500 結果依舊. 實在想不出那有問題了,請各位朋友指點指點.
0
回復
@yy羅非魚
今天有事請假了,下午又?jǐn)[弄一下.回樓上的,我按你的建議弄了下,用一電腦電源的RC R22K C103 先用自己繞的變壓器,亮度不變,并一102電容,亮度增量少許.用電腦電源的變壓器,亮度差不多,并102電容,亮度下降. 后來不要44N,改為一對75N75 結果同上.今天測量的大概參數(變壓器直接帶燈,場管為一對75n75):自己繞的變壓器:輸入電壓13.9 TL494 R:22k c:102 9腳電壓5.4 10腳5.3 場管G極電壓各為5.1 5.2 輸出電壓352 60W燈亮度約15~20W 494振蕩電容加并103電容亮度變化不明顯2:輸入電壓13v C102 R12K 9腳5.1v 10腳5.9 場管G極電壓各為5.75.8 輸出電壓300 亮度較上面亮少許494電路很簡潔,零件問題不大,494也換為7500 結果依舊. 實在想不出那有問題了,請各位朋友指點指點.
初級線小,或是輸入線小,供電有沒有問題?
0
回復
@ddd電子
如果其它沒問題..就是占空比問題.

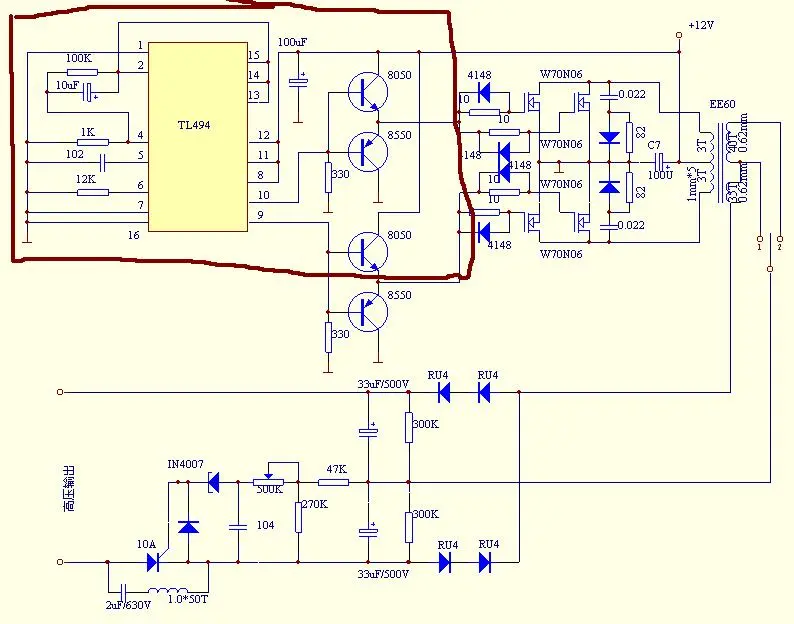

忘了上圖了,各位請看.圖是否有錯? 我截取了驅動部分 9 10 腳對地電阻用了1K 反峰吸收電路只用一個二極管 低頻的
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3631591260453782.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3631591260453782.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@yy羅非魚
忘了上圖了,各位請看.圖是否有錯?我截取了驅動部分910腳對地電阻用了1K 反峰吸收電路只用一個二極管低頻的 [圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3631591260453782.jpg');}"onmousewheel="returnimgzoom(this);">
我沒做過494幫你頂,EE40磁芯,初級4*2頻率大概要設在35KHZ,次級100T大概300V電壓.你看看頻率對了沒有,空載電流正常不.也可能是變壓器有問題,次級一根0.55左右的就可以了.
0
回復
@yy羅非魚
忘了上圖了,各位請看.圖是否有錯?我截取了驅動部分910腳對地電阻用了1K 反峰吸收電路只用一個二極管低頻的 [圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3631591260453782.jpg');}"onmousewheel="returnimgzoom(this);">

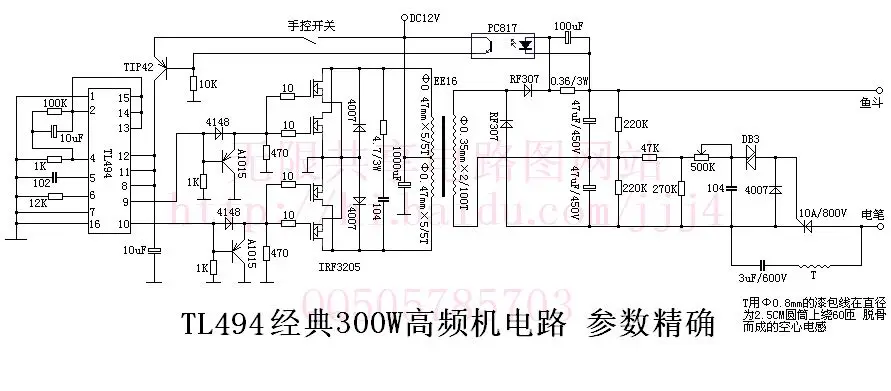

如果變壓器沒問題的話你換個圖試試,或用3525做一個,管子換成3205,我的一對3205用3525驅動可帶200W燈雪亮的,兩對管沒必要用圖騰直驅就行了
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3585771260492875.jpg');}" onmousewheel="return imgzoom(this);">

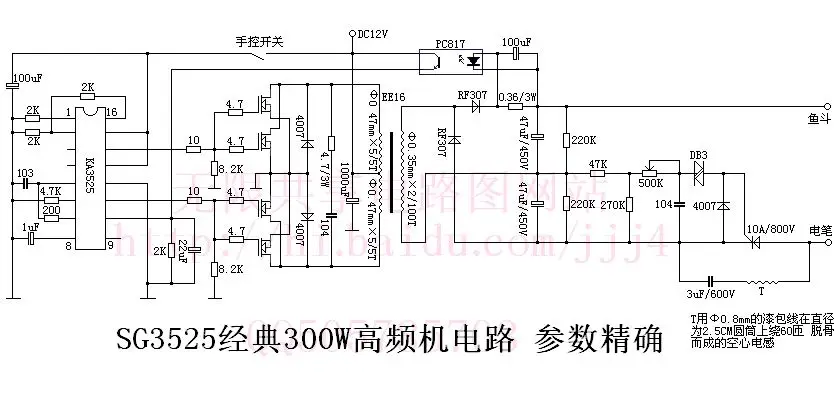

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3585771260492901.jpg');}" onmousewheel="return imgzoom(this);">我一直是用這個圖做驅動的,只是實際中略改動一下振蕩電阻和電容來改變驅動頻率
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3585771260492875.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3585771260492901.jpg');}" onmousewheel="return imgzoom(this);">我一直是用這個圖做驅動的,只是實際中略改動一下振蕩電阻和電容來改變驅動頻率 0
回復
@yy羅非魚
忘了上圖了,各位請看.圖是否有錯?我截取了驅動部分910腳對地電阻用了1K 反峰吸收電路只用一個二極管低頻的 [圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3631591260453782.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3398961260505216.gif');}" onmousewheel="return imgzoom(this);">
我一直都是用的這個圖,只是將C1改成10UF,C3改成了222或272.效果很好,變壓器參數:初0.39*12,9+9,次270.EI30變壓器(電腦電源)200W輕松出.對了,9、10腳應該有6點幾伏吧.
0
回復
@8239872
次級100T 4根扭在一起,直徑1MM次級100T你試試只用1根線看看

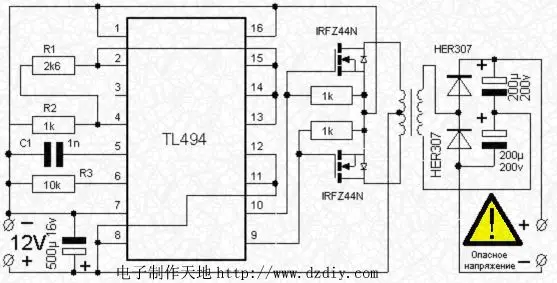

樓上用的是這個電路把
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3556471260528903.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3556471260528903.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@liu13036222196
樓上用的是這個電路把[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3556471260528903.jpg');}"onmousewheel="returnimgzoom(this);">
0
