很簡單啊   3525驅動    頻率200HZ
找個100瓦變壓器   初級繞個16砸

3525 能推得動嗎~?

3525 輸出大約5-6V

先用一個管做推動就好了啊     要是用場效應管做  性能好的可能會嚇你一跳

哦,用TL494 加圖騰柱推動一個管子然后再推動其它管子?

用3525+MOS.再推動3DD15比較好.3DD15的推動電壓不要過3V

要怎么控制電壓呢~?

等高手來上圖,學習了

多諧振蕩器驅場管,再推三極管的很簡單,幾乎不用調試,兩組三極管可以共用散熱片,不用另加絕緣.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3025771260750322.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2009231260773834.jpg');}" onmousewheel="return imgzoom(this);">

具體應該怎么弄呢,上個圖好不~?

把  3DD15  扔掉,  找2個   3205  場管(2個5元),用494或者3525推動,你會發現比用10個3dd15  好

是的 用一個EE40的變壓噐 初級3T+3T 次級70T 用二個3205或75N75  60N06都行效果好的很 不信你試下

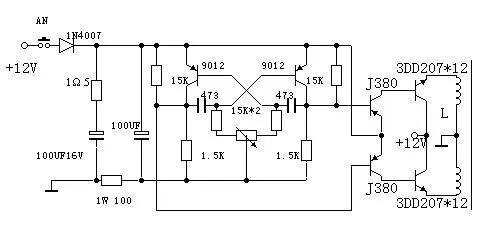

我上個吧,不知對你有沒有幫助,這種機我修過幾個,也仿制過幾個,效果很好,比場管耐用,不容易壞.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2464011261239564.jpg');}" onmousewheel="return imgzoom(this);">

在變壓器輸出端接1000w燈,調整頻率大概在250hz-350hz左右,使燈發光最亮,因?yàn)槊總€(gè)變壓器由于制做的差異,所以頻點會不一樣,再加個后級就很容易搞定的.

變壓器用單端的好過推挽的嗎?

這個電路確實耐用,但500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2009231261355476.jpg');}" onmousewheel="return imgzoom(this);">

找我聯系,拆機的,很好用,每只一元.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3699441261357910.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3699441261358680.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3699441261358829.jpg');}" onmousewheel="return imgzoom(this);">

呵呵,沒有j380可以用j139.j33,9530代替的,我直用9530的很好用

怎樣聯系你,我qq313429701,有空加我,元件我用的多,本人在上海專業搞家電維修…15221826760

群     91488892

QQ   653568541

我聽說CD4047做驅動能推動三極管,還穩定,不知道是不是真的,那位高手能上個4047 的驅動電路圖嗎~?

3dd15D用來做他激,不大合算,還是換種思路算了,如果舍不得的話,做個自激也很好啊

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3637491261578567.gif');}" onmousewheel="return imgzoom(this);">是這個嗎?

自激機帶載能力沒它激的好…

8550和8050能推動這么多三極管嗎~？

這個圖應該是JSWBX老師原創啊，圖中的晶體管應該改成場管，也許是繪圖者所用的繪圖軟件沒有場管的符號…不然的話以王老師的水準不會出錯的…
