12V電瓶充電保護電路簡單但試用效果不錯

電路如圖:

NPN用8050管PNP用8550,

全部回復(60)

只看樓主

正序查看

倒序查看

laghi

LV.5

2009-12-21 16:03

在使用時配合可調穩壓電源調整,在接電瓶那接負載(如:燈泡等).調整那個可變電阻 (從電阻最小起調),使繼電器能再14.4V時動作,調整完畢.使用:先接電瓶后接充電電源!充到14.4V時自動斷開!本人使用非常精準的能在14.4v時動作.

回復

laghi

LV.5

2009-12-21 16:19

大家發表點意見啊

回復

阿法ch

LV.7

2009-12-21 16:25

@laghi

大家發表點意見啊

用TL431 更簡單,準確.

回復

宛東驕子

LV.9

2009-12-21 16:27

用494做一個能穩壓,能恒流,有脈沖,多好

回復

laghi

LV.5

2009-12-21 16:28

@阿法ch

用TL431更簡單,準確.

發個圖和大家共享啊?

回復

阿法ch

LV.7

2009-12-21 16:33

@laghi

發個圖和大家共享啊?

按你的思路,和你的一樣的功能

草圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3307211261384363.gif');}" onmousewheel="return imgzoom(this);">

回復

laghi

LV.5

2009-12-21 16:35

@阿法ch

按你的思路,和你的一樣的功能草圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3307211261384363.gif');}"onmousewheel="returnimgzoom(this);">

會誤動作的(充電器會有差異),那個電容不沒作用

回復

水陸空

LV.6

2009-12-21 16:41

@宛東驕子

用494做一個能穩壓,能恒流,有脈沖,多好

請問能上個圖學習學習嗎?

回復

阿法ch

LV.7

2009-12-21 16:41

@laghi

會誤動作的(充電器會有差異),那個電容不沒作用

呵呵,那加個電容吧

回復

阿法ch

LV.7

2009-12-21 16:44

@宛東驕子

用494做一個能穩壓,能恒流,有脈沖,多好

用 3845 系列應該更方便.

回復

laghi

LV.5

2009-12-21 16:45

@阿法ch

呵呵,那加個電容吧[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3307211261384900.gif');}"onmousewheel="returnimgzoom(this);">

431壓降多少?呵呵.....

回復

水陸空

LV.6

2009-12-21 16:47

@阿法ch

用 3845 系列應該更方便.

請問阿法,有圖嗎?

回復

阿法ch

LV.7

2009-12-21 17:01

@laghi

431壓降多少?呵呵.....

只要選用的繼電器的線圈電流不超過100Ma 431可以的,你參考431的 PDF
3307211261386020.pdf

回復

宛東驕子

LV.9

2009-12-21 17:02

@水陸空

請問能上個圖學習學習嗎?

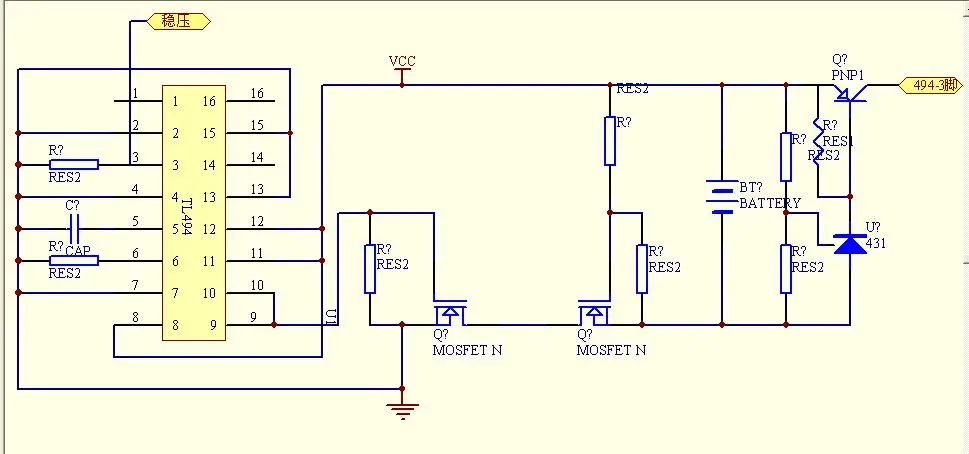

隨便畫了一個,一激動畫錯了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/3330781261387552.jpg');}" onmousewheel="return imgzoom(this);">

回復

一路向北

LV.7

2009-12-21 17:03

不錯.終于有看到?jīng)_電圖了.

回復

阿法ch

LV.7

2009-12-21 17:04

@水陸空

請問阿法,有圖嗎?

此帖已被刪除

回復

阿法ch

LV.7

2009-12-21 17:12

@宛東驕子

隨便畫了一個,一激動畫錯了[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/3330781261387552.jpg');}"onmousewheel="returnimgzoom(this);">

呵呵,刪除了
