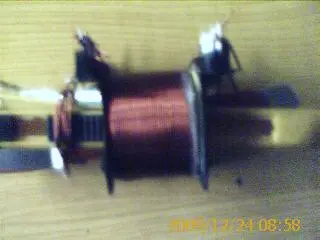

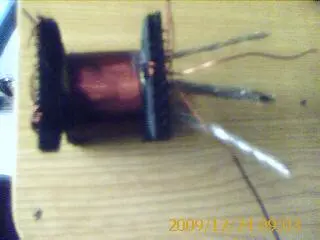

EE55 0.3銅皮*32*3  次級0.7*2*65+15 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2228951261634117.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2228951261634126.jpg');}" onmousewheel="return imgzoom(this);">

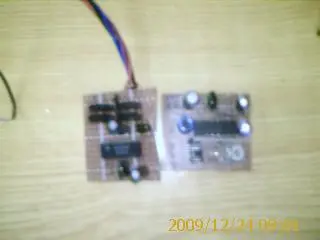

驅動板3525 一塊 494一塊 帶9.5V欠壓和過流保護一塊 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2228951261634229.jpg');}" onmousewheel="return imgzoom(this);">

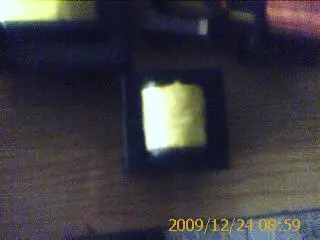

EC42主變一個 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/2228951261634301.jpg');}" onmousewheel="return imgzoom(this);"> 0.7*8*4+4 次級0.7*85+110

全經過測試 3525驅動板32KHZ 494驅動板25.6KHZ EE70空載電流120MA EE55 98MA EC42 85MA 全手工制作 效率還行吧 哈哈





怎么沒有朋友說話呢

我的小機都是擺得很近的，可能有干擾

謝謝提醒 已經改進了 前極帶1000燈泡35分鐘基本沒有溫升 現在調試風扇溫控 后級還沒想好 可能做雙硅 因?yàn)樗}寬可調 那位朋友有好后級別 推薦一個

一般是磁芯定了，功率定了，頻率越低越好，估計１７ＫＨＺ就夠了

干凈整潔，用心了，頂。

   專程來學習!

謝謝老師的頂帖

EE70主變 0.7*15*3+3  次級0.7*2*65+15        0.7*15=5.76MM平方  初級按10A電流極限你也只能過57A*12V=684W      0.7*2=0.76MM平方次級按5A*.076=*320V=1216W     已經有點前后級不平衡了，如果說得不對的地方請多包涵················EE55的9.6MM平方還沒問題

2009-12-24 14:05:18

   dqjdwx 稱號：排長 電源幣：140

全經過測試 3525驅動板32KHZ 494驅動板25.6KHZ EE70空載電流120MA EE55 98MA EC42 85MA 全手工制作 效率還行吧 哈哈

磁芯頻率工作在15-20K比較好   況且場效應管開關的次數越高發熱就越大  我做EE55  3+3頻率都做到16K了空載才250MA

初級你忘了是0.7*15*2的  看好了嗎

磁芯15——20千赫是哪里的數據我的機器全是30多千赫的 很穩定啊 整流管8120*4個 沒問題

我用過53千赫  你信嗎

初級你忘了是0.7*15*2的  看好了嗎           你看好了嗎以下是你原文的照片

80K的我都做過只是整流管很快完蛋了，而且前級管子很熱

 0.7*15=5.76MM平方  初級按10A電流極限你也只能過57A*12V=684W      0.7*2=0.76MM平方次級按5A*.076=*320V=1216W     已經有點前后級不平衡了

EE70主變 0.7*15*3+3  次級0.7*2*65+15              這個明明是樓主你寫的現在又改成 0.7*15*2  ？？？？？

3+3看見了嗎

一樣的導線繞同樣的圈數,對同樣的輸入電壓輸出功率是基本相同的.同樣,如果一個做好的變壓器,僅



僅靠改變工作頻率,也是不會使輸出功率提高的.

請問一個工頻50W變壓器工作在200赫茲時也是出50W嗎 那個老師教的
