做過110V高功率整流器的來看看



我之前因?yàn)闆]有做過110V的整流器有些參數不是很清楚,望做過的前輩指點指點,此圖我怎么調功耗都是有10W左右,我用的是T528W的燈管,如有更好的圖希望能給我看看.先謝謝!
全部回復(25)
正序查看
倒序查看
wuwenlin
LV.6
2
2010-01-14 19:35

看不到圖。

你可以用高泵加倍壓電路做。

0
回復
you58
LV.4
3
2010-01-14 21:05
@wuwenlin
看不到圖。你可以用高泵加倍壓電路做。
請問你有做過沒有??？還有如果你做過的話那功耗一般調到什么位置??？謝謝！

我這里還有一個圖也是功耗降不下來．

剛做１１０Ｖ覺得很難調功耗，
0
回復
wuwenlin
LV.6
4
2010-01-15 09:10
@you58
請問你有做過沒有??？還有如果你做過的話那功耗一般調到什么位置啊？謝謝！我這里還有一個圖也是功耗降不下來．[圖片] 剛做１１０Ｖ覺得很難調功耗，

110V-28W  PF》0.95  CF=1.9  燈功率25W  效率85%左右

0
回復
snowmo
LV.6
5
2010-01-15 17:32
@wuwenlin
110V-28W PF》0.95  CF=1.9 燈功率25W 效率85%左右

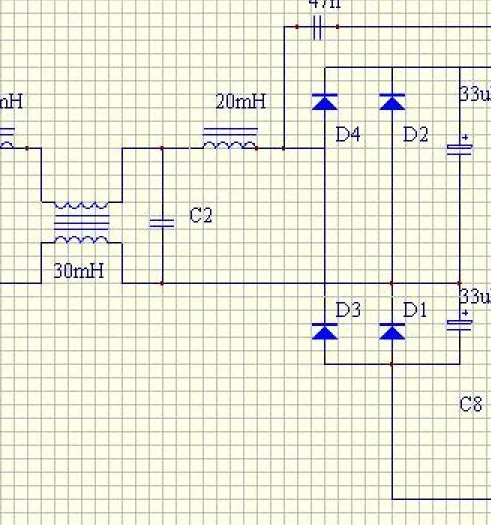

看下這電路吧。
0
回復
you58
LV.4
6
2010-01-15 19:30
@snowmo
看下這電路吧。[圖片]

此電路穩定嗎？有過量產沒?。恐x謝！

0
回復
wuwenlin
LV.6
7
2010-01-15 22:28
@you58
此電路穩定嗎？有過量產沒??？謝謝！

些電路做小功率還可以，但大功率25W以上PFC三極管發熱歷害，損耗大。

snowmo兄，你有用上面圖做過110V T5-28W嗎？燈功率25W左右。PFC三極管溫度多少？

0
回復
snowmo
LV.6
8
2010-01-16 07:47
@wuwenlin
些電路做小功率還可以，但大功率25W以上PFC三極管發熱歷害，損耗大。snowmo兄，你有用上面圖做過110VT5-28W嗎？燈功率25W左右。PFC三極管溫度多少？
我做過T836W/110V，PFC三極管要加散熱片。溫升在30度左右。
0
回復
wuwenlin
LV.6
9
2010-01-16 08:32
@snowmo
我做過T836W/110V，PFC三極管要加散熱片。溫升在30度左右。
哦。你是做T8的燈，你的母線電壓多少，應該在240V左右吧。

我是做T5 28W的燈，母線電壓升到300V，PFC三極管損耗很大，溫度很高。

我現在做110V高功因的支架，PF》0.95   CF《1.7   且要通過EMI

用PPFC方式，14W可以但28W達不到上面的要求。

如采用APFC校正的話， PCB放不進鋁管里。 有做過的，還請各位支招啊。感謝啦！
0
回復
you58
LV.4
10
2010-01-16 11:40
@wuwenlin
哦。你是做T8的燈，你的母線電壓多少，應該在240V左右吧。我是做T528W的燈，母線電壓升到300V，PFC三極管損耗很大，溫度很高。我現在做110V高功因的支架，PF》0.95  CF《1.7   且要通過EMI用PPFC方式，14W可以但28W達不到上面的要求。  如采用APFC校正的話，PCB放不進鋁管里。有做過的，還請各位支招啊。感謝啦！
你所說的是上面的電路嗎？２５Ｗ　?。校啤。荆?９５　　功效８５％

有好的電路就貼出來嗎！讓大家學習學習，讓做過的分析分析??！


0
回復
guli1958
LV.4
11
2010-01-18 19:41
@you58
你所說的是上面的電路嗎？２５Ｗ　?。校啤。荆?９５　　功效８５％有好的電路就貼出來嗎！讓大家學習學習，讓做過的分析分析?。?/span>

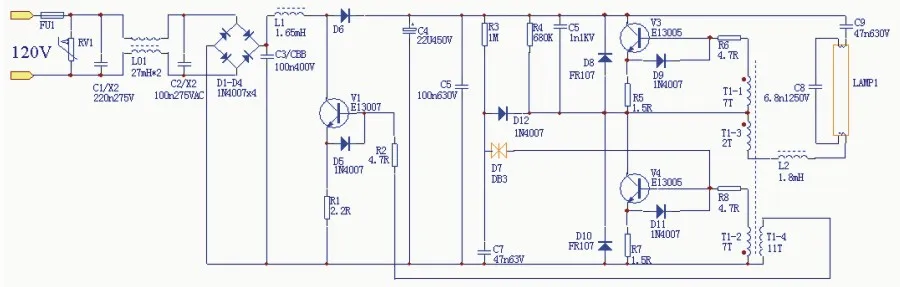

這是上海復旦大學楊老師的高性能120V電子鎮流器，請調試過、量產過的朋友評論一下。
0
回復
kangnengzhu
LV.6
12
2010-01-18 20:46
@guli1958
這是上海復旦大學楊老師的高性能120V電子鎮流器，請調試過、量產過的朋友評論一下。[圖片]
這樣的電路還是第一次見??！有創意，值得一試?。?/div>
0
回復
wuwenlin
LV.6
13
2010-01-18 21:00
@kangnengzhu
這樣的電路還是第一次見?。∮袆?chuàng)意，值得一試?。?/span>
這圖做110V-T5/28W的參數不知做的怎么樣，做過的朋友說下。
0
回復
snowmo
LV.6
14
2010-01-19 08:04
@guli1958
這是上海復旦大學楊老師的高性能120V電子鎮流器，請調試過、量產過的朋友評論一下。[圖片]
此電路有沒有詳細的參數？
0
回復
guli1958
LV.4
15
2010-01-19 09:42
@snowmo
此電路有沒有詳細的參數？
鉛筆畫圈的是FR107，其余都是我們每天都在用的常規元器件。這只是我參照其它線路后的猜想，沒有具體調試過。
0
回復
you58
LV.4
16
2010-01-19 10:34
@guli1958
這是上海復旦大學楊老師的高性能120V電子鎮流器，請調試過、量產過的朋友評論一下。[圖片]
此電路還真的有創意，直的我們實驗實驗，謝謝啦！
0
回復
guli1958
LV.4
17
2010-01-19 10:36
@snowmo
此電路有沒有詳細的參數？
沒有，因?yàn)闃?biāo)稱為7W-40W，所以要視功率大小而調試參數。
0
回復
you58
LV.4
18
2010-01-19 11:35
@guli1958
沒有，因?yàn)闃?biāo)稱為7W-40W，所以要視功率大小而調試參數。

多謝你的電路．有時間我一定好好試試，

0
回復
hw37395549
LV.5
19
2010-01-22 19:00
@guli1958
這是上海復旦大學楊老師的高性能120V電子鎮流器，請調試過、量產過的朋友評論一下。[圖片]
將電源通過L加到中點，新的創意。請?jiān)囍七^的朋友發表一下經驗。
0
回復
2010-05-16 11:27
@guli1958
鉛筆畫圈的是FR107，其余都是我們每天都在用的常規元器件。這只是我參照其它線路后的猜想，沒有具體調試過。

通電就炸機，不知道什么原因。有調試成功的例子嗎

0
回復
2010-05-16 14:16
@guli1958
這是上海復旦大學楊老師的高性能120V電子鎮流器，請調試過、量產過的朋友評論一下。[圖片]
我試了一下這個電路，通電就炸機。有沒有人成功調試過。
0
回復
dimmer
LV.6
22
2010-05-17 22:30
@guli1958
這是上海復旦大學楊老師的高性能120V電子鎮流器，請調試過、量產過的朋友評論一下。[圖片]
這可能是10多年前的線路了，怎么這么多人沒見過呢？現在很多工廠都還在用該線路，做大功率的燈非常適合，不過最好再加一個分流的電容就很好調了。
0
回復
fc376146
LV.2
23
2010-05-18 15:59
@guli1958
這是上海復旦大學楊老師的高性能120V電子鎮流器，請調試過、量產過的朋友評論一下。[圖片]

此電路做110V的沒有問題，我做過28W/110V，0.985左右,1.63


量產穩定.

0
回復
2010-05-21 09:12
@dimmer
這可能是10多年前的線路了，怎么這么多人沒見過呢？現在很多工廠都還在用該線路，做大功率的燈非常適合，不過最好再加一個分流的電容就很好調了。
請問在哪個位置加電容分流。
0
回復
lucky10
LV.5
25
2010-05-21 20:54
@fc376146
此電路做110V的沒有問題，我做過28W/110V，0.985左右,1.63量產穩定.
你指的是第幾貼的線路
0
回復
andylau322
LV.5
26
2010-05-22 12:54
@lucky10
你指的是第幾貼的線路
電路搞那么復雜的。
