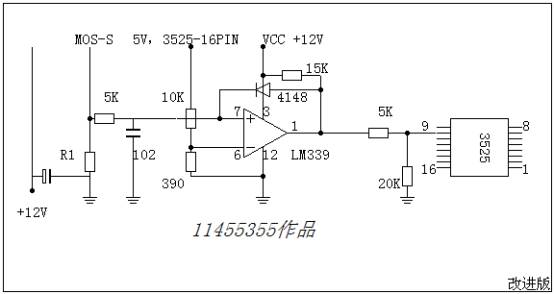

如圖R1我想采用10MM粗長20MM銅棒代替，其電阻值差不多是0.00004歐，如果電流為50A的話在R1上的壓降是0.002伏，我想問一下各位老師LM339，或LM324可以在這么低的電壓下工作么，如果不可以那最底的6腳門限電壓可以是多大伏，還有個問題請問各位老師5K和102值是怎么取的，好想知道的？麻煩各位老師，師傅了
那位老師可以幫忙解答一下問題，再此先表示謝意
全部回復(13)
正序查看
倒序查看
@
謝謝好心的11455355前輩回帖，前輩可以麻煩你簡單的描述一下過流哪個運放的原理么，我想好好的學習原理，不想一抄了事，那樣什么也學不到，希望前輩有空閑暇時勞駕回下我這低級的帖
運放一般由多個電壓比較器組成，“+”輸入端叫同向輸入端，“—”輸入端叫反向輸入端，當“+”的輸入電壓高于“—”時，比較器輸出高電平，

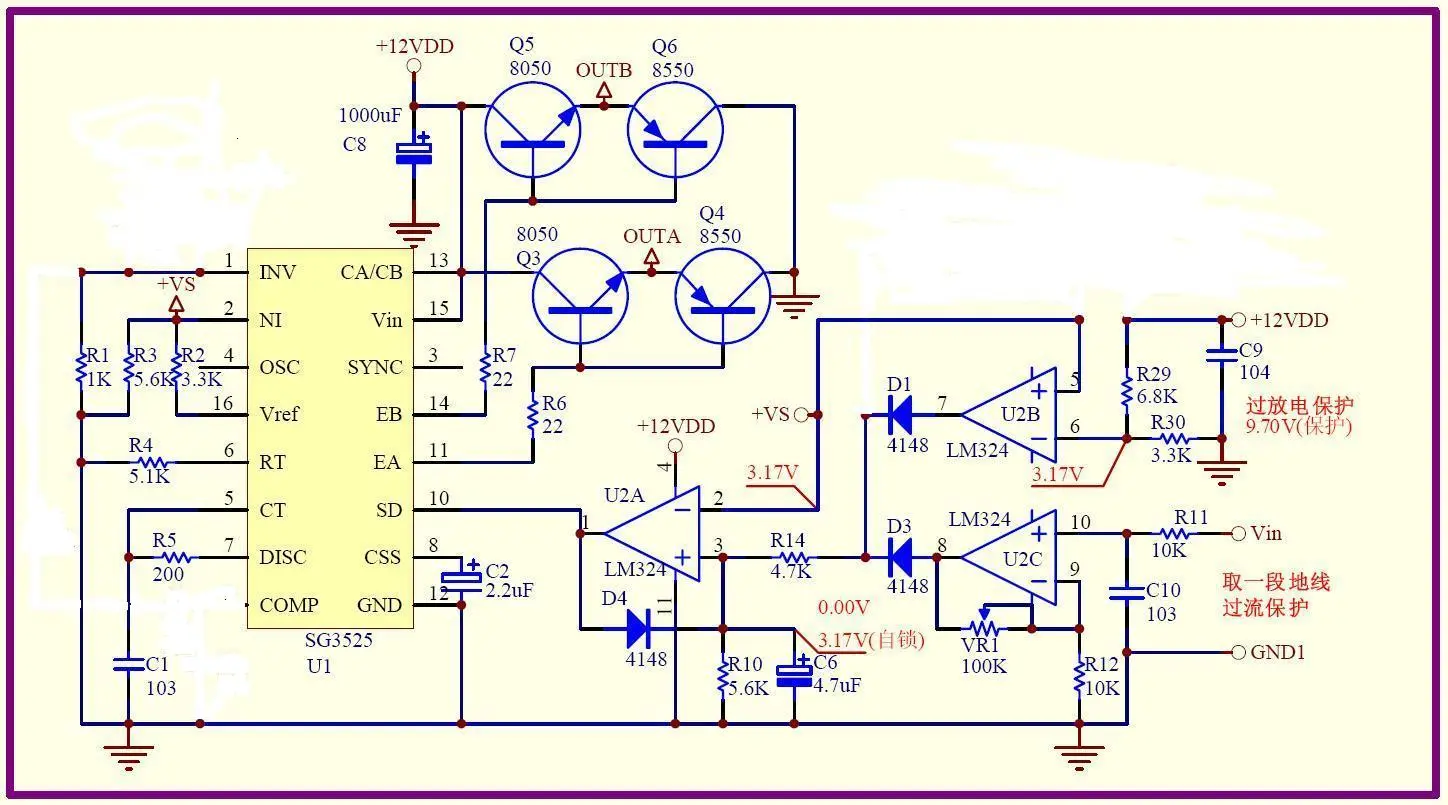

U2B是單獨作為欠壓保護：“+”輸入的3。17V是來自16腳5V基準電壓經R2，R3分壓得到的待比較電壓。蓄電池電壓經過R29，R30分壓（電源12V時，大約5。82V比較電壓）和3。17V作比較，蓄電池電壓下降時，經過分壓的“—“比較電壓也對應下降，下降到低于3。17V，比較器7腳輸出高電平。
U2C是單獨的過流保護：“+“輸入端的電壓來自取樣電壓經R11耦合而來，（取樣電阻可以是一段導線，錳銅片，功率分流電阻）JJ負載越重，”+“得到的比較電壓越高，超過”—“輸入的待比較電壓的時候8腳輸出高電平。VR1可調節”—“輸入端的待比較電壓數值，改變保護值。
U2A在這里作為比較放大，將U2C，U2B輸出的高電對”—”輸入端的3。17V比較放大并對3525--10腳實施正電流偏置使3525關斷。
D1，D2是高速開關二極管，防電流倒灌。D4是作為自鎖用，1腳輸出的高電平（即關斷電流）通過D4反灌到U2A的”+“輸入端，使”+“輸入端電壓一直高于”—“輸入端，實現U2A的高電平輸出自保持不可逆轉。
無D4保護將不自鎖，打隔保護。
0
回復
@11455355
運放一般由多個電壓比較器組成，“+”輸入端叫同向輸入端，“—”輸入端叫反向輸入端，當“+”的輸入電壓高于“—”時，比較器輸出高電平， U2B是單獨作為欠壓保護：“+”輸入的3。17V是來自16腳5V基準電壓經R2，R3分壓得到的待比較電壓。蓄電池電壓經過R29，R30分壓（電源12V時，大約5。82V比較電壓）和3。17V作比較，蓄電池電壓下降時，經過分壓的“—“比較電壓也對應下降，下降到低于3。17V，比較器7腳輸出高電平。 U2C是單獨的過流保護：“+“輸入端的電壓來自取樣電壓經R11耦合而來，（取樣電阻可以是一段導線，錳銅片，功率分流電阻）JJ負載越重，”+“得到的比較電壓越高，超過”—“輸入的待比較電壓的時候8腳輸出高電平。VR1可調節”—“輸入端的待比較電壓數值，改變保護值。 U2A在這里作為比較放大，將U2C，U2B輸出的高電對”—”輸入端的3。17V比較放大并對3525--10腳實施正電流偏置使3525關斷。D1，D2是高速開關二極管，防電流倒灌。D4是作為自鎖用，1腳輸出的高電平（即關斷電流）通過D4反灌到U2A的”+“輸入端，使”+“輸入端電壓一直高于”—“輸入端，實現U2A的高電平輸出自保持不可逆轉。無D4保護將不自鎖，打隔保護。
謝謝前輩的指導，不好意思在問一下R11和C10是怎樣選取其值的？
0
回復
