IR2092原理研究
大家好，不知道有沒有高功放的兄弟。小弟我在研究IR2092的原理，對其方案的理解不是很深，特在此發帖，請求幫助。我有一分IR的資料，供大家分享。
全部回復(49)
正序查看
倒序查看

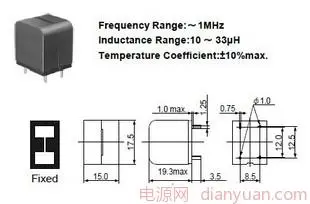

進口大功率數字功放電感22H，
@hubinbin1212
[圖片]
IR2011基于最少元件數量和充分設計的一個自激PWM調制器，拓樸結構是由含有一個D類開關輸出級的的2階西格瑪－得塔調制的內部環路組成。西格
瑪－得塔調制的優點是，相比基于載波信號的模塊來講，在可聽音頻范圍的誤差被它的本身特性移到了聽不見的高頻段，并能得到充分的修正數值。它的另
一重要優點是，在某些條件下中斷了振蕩，它將停止作業，這通常會有益于D類功放，因?yàn)樗构Ψ鸥选?/div>
瑪－得塔調制的優點是，相比基于載波信號的模塊來講，在可聽音頻范圍的誤差被它的本身特性移到了聽不見的高頻段，并能得到充分的修正數值。它的另
一重要優點是，在某些條件下中斷了振蕩，它將停止作業，這通常會有益于D類功放，因?yàn)樗构Ψ鸥选?/div>
0
回復
@hubinbin1212
IR2011基于最少元件數量和充分設計的一個自激PWM調制器，拓樸結構是由含有一個D類開關輸出級的的2階西格瑪－得塔調制的內部環路組成。西格瑪－得塔調制的優點是，相比基于載波信號的模塊來講，在可聽音頻范圍的誤差被它的本身特性移到了聽不見的高頻段，并能得到充分的修正數值。它的另一重要優點是，在某些條件下中斷了振蕩，它將停止作業，這通常會有益于D類功放，因?yàn)樗构Ψ鸥选?/span>
2階西格瑪－得塔調制的原理是什么？請各位大哥解釋解釋。
0
回復
IR2092汽車功放電路
@hubinbin1212
你的圖我看不見，請大哥再發一次
程控交流電源主電路
采用國際整流器公司(IR) D類音頻放大器的IRS2092，將誤差放大器、PWM比較器、柵極驅動級電路和過載保護功能結合到一起，與IRS20955相比較具有很大的設計靈活性。用±100V供電時，最大輸出功率可達500W，工作頻率高達800kHz。如圖4所示，它包括一個脈寬調制器、兩個輸出MOSFET和一個用于恢復被放大的音頻信號的低通濾波器。由于輸出500V正弦波有效值，輸出端有一個低頻升壓變壓器。音頻輸入信號與內部振蕩器產生的三角波進行比較后，得到PWM信號，方波的占空比與輸入信號電平成正比。沒有輸入信號時，輸出波形的占空比為50%。圖5顯示了不同輸入信號電平下所產生的PWM輸出波形。
0
回復
@D類DIY
D類音頻放大器
電流保護閥值選取:流過FET 的電流包括音頻輸出和LPF 濾波網絡電流，所以；實際要求設置值要高于音頻電流峰值。我比較喜歡這樣選取：功放飽和輸出時的最大輸出電流X1.5；2）RDSON選?。嚎梢愿鶕?jù)實際最高工作溫度選取，通?？梢匀?5C 時的RDSON 值；3）有了電流和RDSON，就可以選IC 的保護值了。這里需要注意的是大電流下的FET 開關波型應該是很干凈的方波，如果有毛刺的話，可以適當增加?xùn)烹娮韬蛢?yōu)化退耦結構。對于直流輸出問題：可能重載時；電源電壓跌落，但；由于變壓器或負載正負不對稱，正負電源電壓跌落不一致，致使功放某一半波提前飽和輸出了。出現這問題時；通常不是功放問題，你可以略微提高電源電壓增加水塘電容試試。
2）一般理想的工程條件下，半橋工作的實際死區時間越短越好，最小可以設置到10 納秒
3）IRS2092 做全頻功放時應注意的問題，最好能選擇線性度比較好的元件，調制頻率選擇在300~400KHz，適當匹配LC 濾波器的L/C 的值，可以比較要的解決問題。推薦L 選取18~22μH。如果要進一步改善平坦度，L 可以取到10μH，同時；調制頻率提高到400KHz 左右。
4）PWM 調制及咔噠聲抑制問題：電路的過度過程不匹配，前級電源電壓降落引起
的電壓飄逸被后級放大造成的。調整一下時續可以解決問題。
另：IRS2092S 已經在IC 內加入開關機消“咔噠”功能。一般無需外加電路。
5）針對不同Qg 的MOS，柵電阻怎么選擇，Qg 太大2092 發熱非?？斓慕鉀Q：可以用降頻或增加?xùn)烹娮璺绞浇档虸RS2092 的溫升，一般；Qg 和開關頻率并不是IC 發熱的主要原因，發熱可能更多的源于開關管產生的電壓過沖，改善PCB 布線和退耦可以抑制IC 發熱。對于300W 額定輸出功率，推薦IRFI4020-117P會更好些。
6）做500W的功放可以用IRS2092 搭配IRF6785MTRPbF 兩并，PCB 設計合理的話；THD+N可以達到0.02%以上的水平。IRFB4227 也可以用在這寬功放中，只是效果會差些。
7）對于MOS管的發熱，MOS 管發熱是多種原因造成的，首先；電壓電流規格要合適，過大或過小都會加重發熱量。其次；選用專用驅動IC 和MOSFET。再次；注意PCB 設計布局，選擇合適的安裝位置和規格。
8）用IRS2092 實現更大功率輸出時建議不要擴流，否則；很難保證匹配精準。IRS2092 做千瓦以下級的功放已經足夠了。
9）D 類功放在高音部分變音是因?yàn)椋篖C 濾波器和調節器都是低通結構，它們對高頻信號都有一定的衰減，就會聽到變音?？梢愿纳七@兩部分的參數，達到要求的帶寬
10）IR 最新的MP4，MP5 和MP7 這三個DEMO 版，它們的頻帶都可以達到24K 之上，在4 歐姆條件下，比最早的DEMO略微一點加寬，如果帶8歐姆負載的話，其實帶寬遠超過48K 了，主要是內部有個LC 濾波器的帶寬把它抑制了。為保證音頻帶寬的足夠?qū)挾?，兼顧本身功耗相?duì)比較低的要求，用了一個22 微亨的電感，如果說需要把帶寬加寬，只要把這個電感值略微減少，比如說16 到18 微亨，它的帶寬就可以加寬，音響功放本身達到60K，是沒有任何問題的，經測試，功放完全可以帶3ohm或2ohm負載由于演示板內部選擇的過優保護點和MOSFET 是按照4ohm 負載設置，它并不能夠在兩歐姆的時候輸出功率加倍。另外；這個電路目前是非常穩定。
0
回復
@D類DIY
電流保護閥值選取:流過FET的電流包括音頻輸出和LPF濾波網絡電流，所以；實際要求設置值要高于音頻電流峰值。我比較喜歡這樣選取：功放飽和輸出時的最大輸出電流X1.5；2）RDSON選?。嚎梢愿鶕?jù)實際最高工作溫度選取，通常可以取85C時的RDSON值；3）有了電流和RDSON，就可以選IC的保護值了。這里需要注意的是大電流下的FET開關波型應該是很干凈的方波，如果有毛刺的話，可以適當增加?xùn)烹娮韬蛢?yōu)化退耦結構。對于直流輸出問題：可能重載時；電源電壓跌落，但；由于變壓器或負載正負不對稱，正負電源電壓跌落不一致，致使功放某一半波提前飽和輸出了。出現這問題時；通常不是功放問題，你可以略微提高電源電壓增加水塘電容試試。2）一般理想的工程條件下，半橋工作的實際死區時間越短越好，最小可以設置到10納秒3）IRS2092做全頻功放時應注意的問題，最好能選擇線性度比較好的元件，調制頻率選擇在300~400KHz，適當匹配LC濾波器的L/C的值，可以比較要的解決問題。推薦L選取18~22μH。如果要進一步改善平坦度，L可以取到10μH，同時；調制頻率提高到400KHz左右。4）PWM調制及咔噠聲抑制問題：電路的過度過程不匹配，前級電源電壓降落引起的電壓飄逸被后級放大造成的。調整一下時續可以解決問題。另：IRS2092S已經在IC內加入開關機消“咔噠”功能。一般無需外加電路。5）針對不同Qg的MOS，柵電阻怎么選擇，Qg太大2092發熱非?？斓慕鉀Q：可以用降頻或增加?xùn)烹娮璺绞浇档虸RS2092的溫升，一般；Qg和開關頻率并不是IC發熱的主要原因，發熱可能更多的源于開關管產生的電壓過沖，改善PCB布線和退耦可以抑制IC發熱。對于300W額定輸出功率，推薦IRFI4020-117P會更好些。6）做500W的功放可以用IRS2092搭配IRF6785MTRPbF兩并，PCB設計合理的話；THD+N可以達到0.02%以上的水平。IRFB4227也可以用在這寬功放中，只是效果會差些。7）對于MOS管的發熱，MOS管發熱是多種原因造成的，首先；電壓電流規格要合適，過大或過小都會加重發熱量。其次；選用專用驅動IC和MOSFET。再次；注意PCB設計布局，選擇合適的安裝位置和規格。8）用IRS2092實現更大功率輸出時建議不要擴流，否則；很難保證匹配精準。IRS2092做千瓦以下級的功放已經足夠了。9）D類功放在高音部分變音是因?yàn)椋篖C濾波器和調節器都是低通結構，它們對高頻信號都有一定的衰減，就會聽到變音?？梢愿纳七@兩部分的參數，達到要求的帶寬10）IR最新的MP4，MP5和MP7這三個DEMO版，它們的頻帶都可以達到24K之上，在4歐姆條件下，比最早的DEMO略微一點加寬，如果帶8歐姆負載的話，其實帶寬遠超過48K了，主要是內部有個LC濾波器的帶寬把它抑制了。為保證音頻帶寬的足夠?qū)挾?，兼顧本身功耗相?duì)比較低的要求，用了一個22微亨的電感，如果說需要把帶寬加寬，只要把這個電感值略微減少，比如說16到18微亨，它的帶寬就可以加寬，音響功放本身達到60K，是沒有任何問題的，經測試，功放完全可以帶3ohm或2ohm負載由于演示板內部選擇的過優保護點和MOSFET是按照4ohm負載設置，它并不能夠在兩歐姆的時候輸出功率加倍。另外；這個電路目前是非常穩定。
