L6563+L6599做的150W電源小問題

用ST的典型解決方案做的150W HB-LLC電源，100-240V輸入，24V輸出，目前可以帶滿負載運行，PF值在220V輸入滿載下有0.99，但是效率達不到90%，只有88%~89%左右（次級采用的是二極管整流），請教各位大俠有這方面的經驗么？是什么問題？

測了在滿負載情況下的開關頻率，和設計的參數基本一致，110k左右（略高于串聯諧振的頻率），但是頻率有抖動，分析應該是PFC輸出400V不穩定造成的，測PFC 400V輸出波形有100Hz的工頻震蕩，請教各位同行有沒有這方面的問題和經驗？

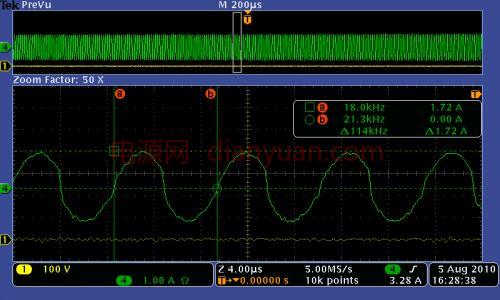

下面的波形是諧振電感的電流波形，我的諧振電感是外置的

全部回復(21)
正序查看
倒序查看
edwardxu
LV.1
2
2010-08-08 00:54

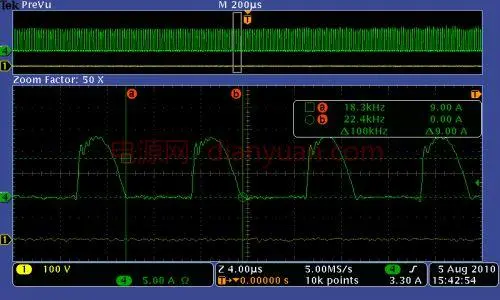

測次級整流二極管的電流波形不太好，上升段也有震蕩

0
回復
林建良
LV.7
3
2010-08-08 01:47
@edwardxu
測次級整流二極管的電流波形不太好，上升段也有震蕩[圖片]
有人可以幫幫忙嗎? ST6563的穩定度,不希望有100Hz的解決方式?
0
回復
fly
LV.9
4
2010-08-08 14:05
@edwardxu
測次級整流二極管的電流波形不太好，上升段也有震蕩[圖片]

建議不要這樣看穩態波形，感覺波形都有點失真。你的PFC是連續的還是CRM的？諧振電感用的什么材料？

0
回復
edwardxu
LV.1
5
2010-08-08 16:13
@fly
建議不要這樣看穩態波形，感覺波形都有點失真。你的PFC是連續的還是CRM的？諧振電感用的什么材料？
fly兄弟的意思是看什么時候的波形？我自己也覺得波形失真很嚴重，看胡博做的LLC那個波形叫一個漂亮。PFC是工作在臨界導通模式的，我把bulk電容加大了一倍也沒有效果，400V輸出都有100Hz的類似正弦波的震蕩，幅值大概在30V左右；諧振電感用的是TDK的PC44材料
0
回復
fly
LV.9
6
2010-08-08 18:17
@edwardxu
fly兄弟的意思是看什么時候的波形？我自己也覺得波形失真很嚴重，看胡博做的LLC那個波形叫一個漂亮。PFC是工作在臨界導通模式的，我把bulk電容加大了一倍也沒有效果，400V輸出都有100Hz的類似正弦波的震蕩，幅值大概在30V左右；諧振電感用的是TDK的PC44材料

不是說看什么時候的波形，我是說不用看這么多波形。你這個是從上面放大的，由于示波器存儲深度的原因，放大后的波形有可能失真。你100Hz的震蕩幅度有多大？有沒有那個震蕩的波形？輸入時否是50Hz?

0
回復
edwardxu
LV.1
7
2010-08-08 20:10
@fly
不是說看什么時候的波形，我是說不用看這么多波形。你這個是從上面放大的，由于示波器存儲深度的原因，放大后的波形有可能失真。你100Hz的震蕩幅度有多大？有沒有那個震蕩的波形？輸入時否是50Hz?

好的fly兄弟，周一去公司不用放大模式抓波形看看；400V震蕩的幅度有30V左右，輸入是50Hz的

0
回復
edwardxu
LV.1
8
2010-08-09 22:49
@林建良
有人可以幫幫忙嗎?ST6563的穩定度,不希望有100Hz的解決方式?
搜索L6563發現好多人說容易受干擾的問題，今天灌膠以后發現確實如此，原來0.99的PF值現在只有0.6 ，剛灌完膠又得拆了。。。
0
回復
2010-09-11 17:26
@edwardxu
好的fly兄弟，周一去公司不用放大模式抓波形看看；400V震蕩的幅度有30V左右，輸入是50Hz的
400V有30v的紋波大了一點，用1W1UF的容量能做到10V以內吧，不知道你用多大磁芯做的變壓器。
0
回復
John2010
LV.5
10
2010-09-11 18:28
@edwardxu
測次級整流二極管的電流波形不太好，上升段也有震蕩[圖片]

從二極管電流波形來看，你的工作頻率>Fr諧振頻率，這樣會增加輸出二極管的損耗，二極管不是ZCD ON了！這是一個。

還有，如果效率低，必定有的功率器件上很大的損耗，溫升較高，你可以拍張thermal分布圖，也可以用手摸，來判斷哪個元器件發熱厲害。

關于第一點，如果能工作區設計在1.3*F@Mpk(即感性容性負載的分界點)和Fr之間就好了，這樣輸出二極管的電流也是ZCD ON的，減少開關損耗。

此外，Lm/Lr和Q值的選取都是很重要的。



0
回復
John2010
LV.5
11
2010-09-11 22:29
@出太陽的雨天
400V有30v的紋波大了一點，用1W1UF的容量能做到10V以內吧，不知道你用多大磁芯做的變壓器。
400V有30V紋波還算不錯的，就是說400V+/-15V，這個電壓范圍還算不苛刻的，一般的電壓范圍是380V+/-30V，即350V～410V。
0
回復
2011-04-29 14:47
@John2010
[圖片]從二極管電流波形來看，你的工作頻率>Fr諧振頻率，這樣會增加輸出二極管的損耗，二極管不是ZCDON了！這是一個。還有，如果效率低，必定有的功率器件上很大的損耗，溫升較高，你可以拍張thermal分布圖，也可以用手摸，來判斷哪個元器件發熱厲害。關于第一點，如果能工作區設計在1.3*F@Mpk(即感性容性負載的分界點)和Fr之間就好了，這樣輸出二極管的電流也是ZCDON的，減少開關損耗。此外，Lm/Lr和Q值的選取都是很重要的。
這是用什么仿的真
0
回復
javike
LV.12
13
2011-05-08 23:09

怎么大家都喜歡用L6599做呀？

0
回復
jackson_19
LV.4
14
2011-05-12 08:58
@edwardxu
搜索L6563發現好多人說容易受干擾的問題，今天灌膠以后發現確實如此，原來0.99的PF值現在只有0.6，剛灌完膠又得拆了。。。
問題解決了嗎？我也遇到此情況。
0
回復
羊巔峰
LV.1
15
2011-05-13 23:45
@John2010
[圖片]從二極管電流波形來看，你的工作頻率>Fr諧振頻率，這樣會增加輸出二極管的損耗，二極管不是ZCDON了！這是一個。還有，如果效率低，必定有的功率器件上很大的損耗，溫升較高，你可以拍張thermal分布圖，也可以用手摸，來判斷哪個元器件發熱厲害。關于第一點，如果能工作區設計在1.3*F@Mpk(即感性容性負載的分界點)和Fr之間就好了，這樣輸出二極管的電流也是ZCDON的，減少開關損耗。此外，Lm/Lr和Q值的選取都是很重要的。

我個人認為將工作頻率設置在諧振頻率上下，效率較高。我用LLC做100W無電解的，PFC電容只有10uF,Vpk-Vpk在100V左右，發現工作頻率偏向>fr時（0.93fr-1.15fr）效率較高，高壓輸入，0.3m線端效率93%。

0
回復
2011-12-09 21:00
@javike
怎么大家都喜歡用L6599做呀？

有更好的嗎？請教了，謝謝啦

0
回復
dxsmail
LV.11
17
2012-02-02 12:32
@javike
怎么大家都喜歡用L6599做呀？

調試比較簡單，參考資料較多。。。。特別是有中文資料。。。。所以比較容易調試。。。

效率也相對較好。。。。

0
回復
anwg_cn
LV.5
18
2012-02-02 13:09
@dxsmail
調試比較簡單，參考資料較多。。。。特別是有中文資料。。。。所以比較容易調試。。。效率也相對較好。。。。

你好！能發我一份中文資料嗎？anwg_cn@163.com QQ：18625053

0
回復
dxsmail
LV.11
19
2012-02-08 10:08
@anwg_cn
你好！能發我一份中文資料嗎？anwg_cn@163.comQQ：18625053
搜一搜就有了。。。
0
回復
w39414211
LV.4
20
2012-03-21 21:12



我輸出32V/3A時的波形。。PFC輸出400V，給LLC這邊供電。。。

現在波形不對，請高手支招啊。。。

用于100W泛光燈的驅動，恒流在3。2A，現在我是以恒壓模式在調。。。

有經驗的大俠支支招啊
0
回復
dxsmail
LV.11
21
2012-03-22 08:04
@w39414211
[圖片][圖片][圖片][圖片][圖片][圖片] 我輸出32V/3A時的波形。。PFC輸出400V，給LLC這邊供電。?！，F(xiàn)在波形不對，請高手支招啊。。。用于100W泛光燈的驅動，恒流在3。2A，現在我是以恒壓模式在調。。。有經驗的大俠支支招啊
你還是新建一個貼子討論比較好。。。
0
回復
lancx2011
LV.1
22
2013-06-06 11:56
@edwardxu
測次級整流二極管的電流波形不太好，上升段也有震蕩[圖片]

我也在做這款150W的方案，可以把資料發給我嗎？

1638039715@qq.com,謝謝了。
