請問:PI Experts 7.1磁芯元件庫在哪可以下載

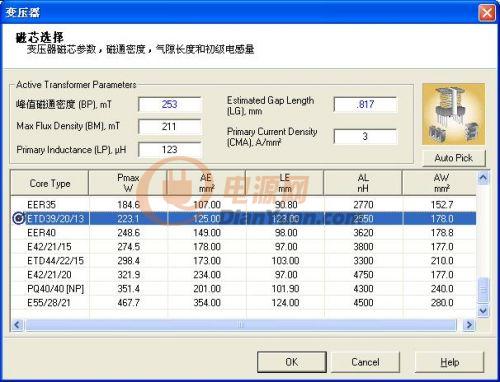

  大家好，我在使用 PI Experts 7.1漢化版時發現里面的磁芯種類太少，比如我要用EI40的磁芯，但“磁芯選擇”里沒有EI40，不知哪位高手知道如何向磁芯元件庫里添加新的磁芯種類，以及從哪個網站上可以下載磁芯元件庫呢？謝謝!



全部回復(9)
正序查看
倒序查看
謝厚林
LV.12
2
2010-09-15 15:15

到TDK網站去下載

0
回復
sbcceeq
LV.2
3
2010-09-17 11:36
@謝厚林
到TDK網站去下載

謝謝版主的指導!還有幾個問題不明白，請明示：

我想在元件庫里添加新的磁芯，可發現有些參數要自己填寫，就是圖中的一圈長度LT、骨架匹配窗口BFW，這些參數表示什么意思？數值怎么計算，從哪能查到呢？

在TDK發布的磁芯目錄里我查得EE30磁芯配用BE30-1112CPFR骨架，下圖表中顯示此骨架的AW是44.5mm^2,但根據EE30的尺寸窗口面積應該等于F*(E-D)=8.15*(19.7-107)=73.35mm^2,我發現PI軟件是按照骨架參數表中列出的AW為準，可網上一些資料是按按磁芯幾何尺寸來計算AW的，跟骨架沒關。設計中AW面積到底是按EE磁芯的幾何尺寸計算值呢還是按照磁芯對應骨架列出的AW為準呢？









0
回復
謝厚林
LV.12
4
2010-09-17 16:32
@sbcceeq
謝謝版主的指導!還有幾個問題不明白，請明示：我想在元件庫里添加新的磁芯，可發現有些參數要自己填寫，就是圖中的一圈長度LT、骨架匹配窗口BFW，這些參數表示什么意思？數值怎么計算，從哪能查到呢？在TDK發布的磁芯目錄里我查得EE30磁芯配用BE30-1112CPFR骨架，下圖表中顯示此骨架的AW是44.5mm^2,但根據EE30的尺寸窗口面積應該等于F*(E-D)=8.15*(19.7-107)=73.35mm^2,我發現PI軟件是按照骨架參數表中列出的AW為準，可網上一些資料是按按磁芯幾何尺寸來計算AW的，跟骨架沒關。設計中AW面積到底是按EE磁芯的幾何尺寸計算值呢還是按照磁芯對應骨架列出的AW為準呢？ [圖片]  [圖片]
骨架匹配窗口BFW，就是圖中C尺寸
0
回復
sbcceeq
LV.2
5
2010-09-19 08:51
@謝厚林
骨架匹配窗口BFW，就是圖中C尺寸

謝謝版主

我查了一下，感覺在TDK目錄中的我上圖中的C是骨架等效繞組寬度BW而不是骨架匹配窗口BFW。一圈長度LT、骨架匹配窗口BFW到底是指上圖中的哪個參數呢或者是哪些參數計算得出的呢？

0
回復
謝厚林
LV.12
6
2010-09-19 12:44
@sbcceeq
謝謝版主我查了一下，感覺在TDK目錄中的我上圖中的C是骨架等效繞組寬度BW而不是骨架匹配窗口BFW。一圈長度LT、骨架匹配窗口BFW到底是指上圖中的哪個參數呢或者是哪些參數計算得出的呢？

LT軟件中沒看到。

0
回復
sbcceeq
LV.2
7
2010-09-20 15:57
@謝厚林
LT軟件中沒看到。

打開PI EXPERT 7.1后點擊tools----component library-----transformers選中EE40后點擊add就可看到下圖中的LT(一圈長度)和BFW(骨架匹配窗口)這兩個參數，這樣就可以添加一個新的磁芯了，不明白的是LT和BFW這兩個參數如何得來的。

0
回復
謝厚林
LV.12
8
2010-10-04 17:26
@sbcceeq
打開PIEXPERT7.1后點擊tools----componentlibrary-----transformers選中EE40后點擊add就可看到下圖中的LT(一圈長度)和BFW(骨架匹配窗口)這兩個參數，這樣就可以添加一個新的磁芯了，不明白的是LT和BFW這兩個參數如何得來的。[圖片] [圖片]

不好意思，我很少用這軟件，一般使用PI experts這個軟件來算變壓器。

0
回復
2010-10-09 22:18
@謝厚林
不好意思，我很少用這軟件，一般使用PIexperts這個軟件來算變壓器。
PI experts 有沒有操作手冊。
0
回復
ding517
LV.4
10
2013-01-05 14:15
@wuzhonggui
PIexperts有沒有操作手冊。[圖片]
AW=(A-B)*C/2
