關于3842反激電源的短路保護電流的問題

我現在用3842做了一臺電動車充電器,功率在75瓦,用的變壓器是EI40的,電感量在1.3MH,電源的輸出電壓44v電流1.7a恒流,我在輸出端加了一個2a的保險絲來防止電池的反接,但是我在做短路保護的時候,保險絲燒了,我測試了一下短路的峰值電流是8a,頻率是6Hz,怎么才能把短路的電流降下來,因為這件事經理要罰我款了,所以我著急,各位同行誰能幫我解決一下.
全部回復(30)
正序查看
倒序查看
2005-11-29 19:49
有點疑惑﹐請高手指教
0
回復
shower
LV.8
3
2005-11-29 20:23
你的短路保護是怎么做的
0
回復
panny2007
LV.5
4
2005-11-29 20:25
@willian1981
有點疑惑﹐請高手指教
峰值8A,是正常的.你試著提高動態反應的速度,或者在輸出回路中串聯一個小電阻,這樣效率會降低...
0
回復
abing
LV.8
5
2005-11-29 22:24
@shower
你的短路保護是怎么做的
當輸出短路時,電容上的電放電,所以電流會很大的.
0
回復
jacki_wang
LV.11
6
2005-11-29 23:02
輸出短路的時候二次測的保護線路因為失去供電而不再具有限流的作用,因此峰值電流是由sense電阻上的電壓達到3腳的limit來實現的,8A的峰值電流不算很大,要想減小這個電流可以有如下辦法:
1. 加大sense電阻
2. 降低變壓器初級電感Lp
3. 從變壓器二次線圈單獨整流或者增加繞組整流給恒流保護線路
4. 用二極管把恒流線路的供電和輸出隔離,當然要增加保護線路Vcc的儲能才會有效.
其它辦法請大家補充.
保險絲是否會斷看的是I^2*t, 縮短峰值電流時間,降低電流跳動周期或者使用I^2*t更大的慢熔斷保險絲都可以改善這個問題.
要是省下來罰款大家一起喝茶,呵呵.
0
回復
abing
LV.8
7
2005-11-29 23:27
@jacki_wang
輸出短路的時候二次測的保護線路因為失去供電而不再具有限流的作用,因此峰值電流是由sense電阻上的電壓達到3腳的limit來實現的,8A的峰值電流不算很大,要想減小這個電流可以有如下辦法:1.加大sense電阻2.降低變壓器初級電感Lp3.從變壓器二次線圈單獨整流或者增加繞組整流給恒流保護線路4.用二極管把恒流線路的供電和輸出隔離,當然要增加保護線路Vcc的儲能才會有效.其它辦法請大家補充.保險絲是否會斷看的是I^2*t,縮短峰值電流時間,降低電流跳動周期或者使用I^2*t更大的慢熔斷保險絲都可以改善這個問題.要是省下來罰款大家一起喝茶,呵呵.
對于UC3842電路的短路保護只考慮短路時的響應.

要是充電器沒進入正常就將輸出短路,那么電路就無法啟動,在跳動保護狀態,那么主要影響電路參數是啟動電阻和UC3842電源電容.
要是在正常工作下將輸出短路,當短路時UC3842的供電主要由電容提供,也就是說當短路時UC3842持續工作時間與UC3842的供電電容容量有關,如果持續時間過長,必會導致磁芯飽和,如果UC3842得不到有效的控制,特別是第三腳加的電容過大.那么將會導致電流過大而得不到有效控制.

UC3842做的電源,只要參數設計合理,不必附加短路保護電路.
0
回復
jacki_wang
LV.11
8
2005-11-29 23:35
@abing
對于UC3842電路的短路保護只考慮短路時的響應.要是充電器沒進入正常就將輸出短路,那么電路就無法啟動,在跳動保護狀態,那么主要影響電路參數是啟動電阻和UC3842電源電容.要是在正常工作下將輸出短路,當短路時UC3842的供電主要由電容提供,也就是說當短路時UC3842持續工作時間與UC3842的供電電容容量有關,如果持續時間過長,必會導致磁芯飽和,如果UC3842得不到有效的控制,特別是第三腳加的電容過大.那么將會導致電流過大而得不到有效控制.UC3842做的電源,只要參數設計合理,不必附加短路保護電路.
開機短路和短路開機在穩定后是一樣的.
反激式充電器不在二次增加OCP電路無法做到恒流充電,無論參數是否合理都是必須的,當然這個線路不是為短路而加的,不過既然有了不好好利用就是浪費.
0
回復
海底魚
LV.3
9
2005-12-01 15:30
@jacki_wang
輸出短路的時候二次測的保護線路因為失去供電而不再具有限流的作用,因此峰值電流是由sense電阻上的電壓達到3腳的limit來實現的,8A的峰值電流不算很大,要想減小這個電流可以有如下辦法:1.加大sense電阻2.降低變壓器初級電感Lp3.從變壓器二次線圈單獨整流或者增加繞組整流給恒流保護線路4.用二極管把恒流線路的供電和輸出隔離,當然要增加保護線路Vcc的儲能才會有效.其它辦法請大家補充.保險絲是否會斷看的是I^2*t,縮短峰值電流時間,降低電流跳動周期或者使用I^2*t更大的慢熔斷保險絲都可以改善這個問題.要是省下來罰款大家一起喝茶,呵呵.
老兄,我又做了幾臺,有的短路電流就很小,大約2a左右,還有的是5a左右,為什么差別這么大呢?電路板是一樣的,為什么一致性就這么差?我現在真的不知道如何是好了.
還有我按照老兄提供的方法2試驗了一下,電流變化不是很明顯.方法1中我的sense電阻不能再大了,再大輸出電流就達不到要求了,我的電阻是0.56/2w的,3842的3腳對地電容是102;方法3中我已經是用單獨的繞組給輸出恒流電路提供電源.
還有沒有別的方法呢?
老兄如果有時間的話加我的qq:47737251,注明電源網就可以了.謝謝.
0
回復
jacki_wang
LV.11
10
2005-12-01 16:00
@海底魚
老兄,我又做了幾臺,有的短路電流就很小,大約2a左右,還有的是5a左右,為什么差別這么大呢?電路板是一樣的,為什么一致性就這么差?我現在真的不知道如何是好了.還有我按照老兄提供的方法2試驗了一下,電流變化不是很明顯.方法1中我的sense電阻不能再大了,再大輸出電流就達不到要求了,我的電阻是0.56/2w的,3842的3腳對地電容是102;方法3中我已經是用單獨的繞組給輸出恒流電路提供電源.還有沒有別的方法呢?老兄如果有時間的話加我的qq:47737251,注明電源網就可以了.謝謝.
估計2A的是你的輸出恆流線路在起作用,5A的是OPP在起作用.
0
回復
panny2007
LV.5
11
2005-12-01 22:36
@jacki_wang
輸出短路的時候二次測的保護線路因為失去供電而不再具有限流的作用,因此峰值電流是由sense電阻上的電壓達到3腳的limit來實現的,8A的峰值電流不算很大,要想減小這個電流可以有如下辦法:1.加大sense電阻2.降低變壓器初級電感Lp3.從變壓器二次線圈單獨整流或者增加繞組整流給恒流保護線路4.用二極管把恒流線路的供電和輸出隔離,當然要增加保護線路Vcc的儲能才會有效.其它辦法請大家補充.保險絲是否會斷看的是I^2*t,縮短峰值電流時間,降低電流跳動周期或者使用I^2*t更大的慢熔斷保險絲都可以改善這個問題.要是省下來罰款大家一起喝茶,呵呵.
我是這樣認為的:短路電流的大小認為如下兩種情況

(1)輸出回路中有電阻取樣的.電流大小決定于輸出取樣電阻及回路阻抗的大小;(2)若沒有取樣電阻就取決于輸入的SENSE RESISTOR,有這個決定的短路電流通常更大!
  不對的地方,請大家砸磚!
0
回復
abing
LV.8
12
2005-12-01 23:00
@jacki_wang
開機短路和短路開機在穩定后是一樣的.反激式充電器不在二次增加OCP電路無法做到恒流充電,無論參數是否合理都是必須的,當然這個線路不是為短路而加的,不過既然有了不好好利用就是浪費.
要是在開機前就短路了,那么UC3842將不會從變壓器上取到補助供電.
那么UC3842不能進入正常工作,也就起保護作用了,
0
回復
jacki_wang
LV.11
13
2005-12-01 23:20
@abing
要是在開機前就短路了,那么UC3842將不會從變壓器上取到補助供電.那么UC3842不能進入正常工作,也就起保護作用了,
單獨整流是可以利用漏感能量獲得供電電壓的,只是會比較小而已.
0
回復
玻璃杯
LV.2
14
2005-12-02 08:29
@abing
要是在開機前就短路了,那么UC3842將不會從變壓器上取到補助供電.那么UC3842不能進入正常工作,也就起保護作用了,
我同意abing的看法!
0
回復
海底魚
LV.3
15
2005-12-02 09:04
@jacki_wang
估計2A的是你的輸出恆流線路在起作用,5A的是OPP在起作用.
情況正是如你說的那樣,去掉恒流電路后的電流是一致的.但是為什么會出現這種情況呢,會不會與lm324有關系呢?還是不是很明白.
0
回復
海底魚
LV.3
16
2005-12-02 09:06
@panny2007
我是這樣認為的:短路電流的大小認為如下兩種情況(1)輸出回路中有電阻取樣的.電流大小決定于輸出取樣電阻及回路阻抗的大小;(2)若沒有取樣電阻就取決于輸入的SENSERESISTOR,有這個決定的短路電流通常更大!  不對的地方,請大家砸磚!
輸出回路有取樣電阻,是0.1歐姆的,我認為取樣電阻和回路阻抗的大小影響不會是那么大
0
回復
jacki_wang
LV.11
17
2005-12-02 09:14
@海底魚
情況正是如你說的那樣,去掉恒流電路后的電流是一致的.但是為什么會出現這種情況呢,會不會與lm324有關系呢?還是不是很明白.
你可以確認一下兩個電源的供電電壓是否一致,2A的LM324有工作而5A的LM324沒有工作.
5A的OPP應該已經接近或者達到了最小極限了,或者還可以試試3腳的102電容減小到470pF或者220pF, 減小時間的延遲看看有沒有效,當然有可能還要調整sense電阻才能帶滿載.
0
回復
海底魚
LV.3
18
2005-12-02 10:03
@jacki_wang
你可以確認一下兩個電源的供電電壓是否一致,2A的LM324有工作而5A的LM324沒有工作.5A的OPP應該已經接近或者達到了最小極限了,或者還可以試試3腳的102電容減小到470pF或者220pF,減小時間的延遲看看有沒有效,當然有可能還要調整sense電阻才能帶滿載.
我剛才試驗了一下,測試了一下lm324的輔助電源波形,兩臺的波形是一致的
0
回復
jacki_wang
LV.11
19
2005-12-02 10:11
@海底魚
我剛才試驗了一下,測試了一下lm324的輔助電源波形,兩臺的波形是一致的
是短路的時候測試嗎?LM324個pin的工作條件是否一致?
0
回復
海底魚
LV.3
20
2005-12-02 10:15
@jacki_wang
你可以確認一下兩個電源的供電電壓是否一致,2A的LM324有工作而5A的LM324沒有工作.5A的OPP應該已經接近或者達到了最小極限了,或者還可以試試3腳的102電容減小到470pF或者220pF,減小時間的延遲看看有沒有效,當然有可能還要調整sense電阻才能帶滿載.
種種辦法我都試驗過了,還是沒有什么改進,我實在是沒有什么辦法了.短路電流大的還是大,小的還是小,不過要謝謝你給我提供這么多的建議.還有大哥的qq號是多少呀,交個朋友.
0
回復
海底魚
LV.3
21
2005-12-02 10:16
@jacki_wang
是短路的時候測試嗎?LM324個pin的工作條件是否一致?
是短路的時候測試的,都用同樣的方法測試的
0
回復
jacki_wang
LV.11
22
2005-12-02 11:13
@海底魚
是短路的時候測試的,都用同樣的方法測試的
各個pin的都比較一下吧,要解決差異問題得先找到源頭才好想辦法
0
回復
海底魚
LV.3
23
2005-12-02 11:33
@jacki_wang
各個pin的都比較一下吧,要解決差異問題得先找到源頭才好想辦法
與恒流有關系的就只有一個比較器,這個比較器輸出端通過一個二極管來拉低光歐2腳電壓,達到恒流的目的.這樣和別的比較器就沒有什么關系了.
0
回復
海底魚
LV.3
24
2005-12-02 15:19

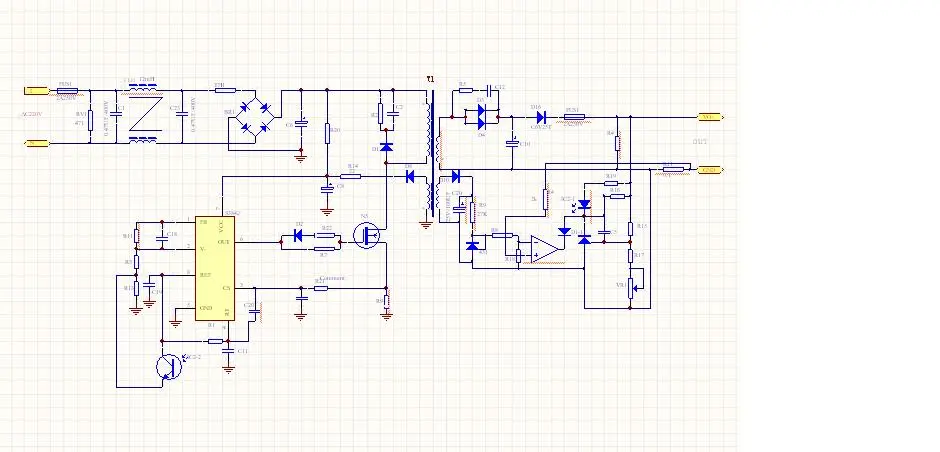

這是我做的充電器的原理圖,省略了指示燈轉換部分的比較器500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133508348.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
海底魚
LV.3
25
2005-12-02 15:23
@海底魚
這是我做的充電器的原理圖,省略了指示燈轉換部分的比較器[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1133508348.jpg');}"onmousewheel="returnimgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1133508168.gif');}" onmousewheel="return imgzoom(this);">
0
回復
jacki_wang
LV.11
26
2005-12-02 15:41
@海底魚
這是我做的充電器的原理圖,省略了指示燈轉換部分的比較器[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1133508348.jpg');}"onmousewheel="returnimgzoom(this);">
d短路的時候你的光偶還是不會工作的啊,這樣就沒有恆流特性了.
0
回復
海底魚
LV.3
27
2005-12-02 16:38
@jacki_wang
d短路的時候你的光偶還是不會工作的啊,這樣就沒有恆流特性了.
就是這樣了,要是有恒流特性的話電流就不會那么大了
0
回復
jacki_wang
LV.11
28
2005-12-02 16:46
@海底魚
就是這樣了,要是有恒流特性的話電流就不會那么大了
可是你已經有一臺可以做到恆流了,離成功已經很近了
0
回復
lumin
LV.4
29
2005-12-03 17:26
@海底魚
就是這樣了,要是有恒流特性的話電流就不會那么大了
光偶的電源接到副邊附助電源就可以恒流了
0
回復
2005-12-06 18:44
@jacki_wang
開機短路和短路開機在穩定后是一樣的.反激式充電器不在二次增加OCP電路無法做到恒流充電,無論參數是否合理都是必須的,當然這個線路不是為短路而加的,不過既然有了不好好利用就是浪費.
不同意JACKI WANG的說法,可以用IC 3842的1腳進行OCP 保護呀,用431或ZENER的方式處理就好了, 在1腳加一個5.1V ZENER後用兩個分壓電阻控制 三極管導通NPN,拉掉IC 8腳5V REF ,沒有振盪不就保護了.
0
回復
jacki_wang
LV.11
31
2005-12-06 21:15
@電源傻子
不同意JACKIWANG的說法,可以用IC3842的1腳進行OCP保護呀,用431或ZENER的方式處理就好了,在1腳加一個5.1VZENER後用兩個分壓電阻控制三極管導通NPN,拉掉IC8腳5VREF,沒有振盪不就保護了.
你這樣的保護針對duty大是有用的,但是短路的時候自己測試一下是不是起作用吧.
0
