請教穩壓器的電流調節鈕的作用


請教各位老師,如圖中的電壓調節鈕好理解,調節電壓的.那電流調節鈕是在什么情況下用?

電流應該取決于負載的大小,同一個負載還能調節電流?
全部回復(11)
正序查看
倒序查看
njyd
LV.8
2
2005-12-08 20:42
  電流調節用于調節最大限制電流.
  當負載電流小于所調電流值時與穩壓電源無區別,當負載電阻減小可能超出此值時電流被限,也就是成了恒流源.
0
回復
夜鷹
LV.4
3
2005-12-08 22:04
@njyd
  電流調節用于調節最大限制電流.  當負載電流小于所調電流值時與穩壓電源無區別,當負載電阻減小可能超出此值時電流被限,也就是成了恒流源.
是這樣嗎?那當調節時以什么為參考?電流表能指示出你說的“最大電流”??電流表應該只能實時反映負載的電流!電流調節鈕的周圍又沒有標記,根據什么來定這個“最大電流”?

還是不明白:(
0
回復
2005-12-08 22:31
@夜鷹
是這樣嗎?那當調節時以什么為參考?電流表能指示出你說的“最大電流”??電流表應該只能實時反映負載的電流!電流調節鈕的周圍又沒有標記,根據什么來定這個“最大電流”?還是不明白:(
把輸出端短路,調節旋紐,看電流表顯示多少A電流就是電源輸出最大電流.當負載不超出此電流時,電壓能穩壓,等于此電流時輸出電壓隨負載內阻的減小電壓下降,當負載為0Ω輸出電壓為0V,.調節電流的作用是限制負載的最大電流,以至當實驗時減少由于不確定因素而對負載造成較大的損壞.
0
回復
豬老大
LV.6
5
2005-12-09 08:20
類似的問題,
在汽車電瓶充電機中見過.

以前也不太理解.
現在,個人理解為:
“稍微”改變了“充電電壓”,
使“充電電流”發生了變化.
0
回復
夜鷹
LV.4
6
2005-12-09 19:50
@豬老大
類似的問題,在汽車電瓶充電機中見過.以前也不太理解.現在,個人理解為:“稍微”改變了“充電電壓”,使“充電電流”發生了變化.
才時隔24小時,本貼就落到第二頁,本壇人氣很旺啊!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1134128677.jpg');}" onmousewheel="return imgzoom(this);">

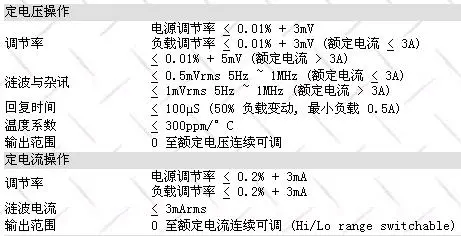

這是網頁對該電源的介紹,可否這樣理解:電壓調節只考慮“所需要”的電壓,而電流調節只考慮“所需要”的電流?

先謝謝“豬老大”和“CHENRUI007”的解答.
0
回復
njyd
LV.8
7
2005-12-09 22:35
@夜鷹
才時隔24小時,本貼就落到第二頁,本壇人氣很旺啊![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1134128677.jpg');}"onmousewheel="returnimgzoom(this);">這是網頁對該電源的介紹,可否這樣理解:電壓調節只考慮“所需要”的電壓,而電流調節只考慮“所需要”的電流?先謝謝“豬老大”和“CHENRUI007”的解答.
  不是“所需要的”電流,是你的電源所被電流鈕決定的能給的最大電流.
  假設你的穩壓電源最大電壓為30V,最大電流為3A.接10歐的負載,把電流鈕旋到最大,當調電壓從0到30V時電流輸出為0-3A.將電壓定在20V,將電流鈕最大時電流為2A,電流鈕從大往小調,開始電流為2A不變,到一定位置后電流會隨著調節而減小,這時輸出電壓已不受電壓鈕控制而只隨著輸出電流而變.
  接上面將電壓調到最大,電流調到1A,電壓從大往小調時開始輸出電壓、電流都不變,電壓鈕調到三分之一時電壓開始下降同時電流也隨著下降.
  可以認為電流鈕和電壓鈕的位置決定了最大輸出電流和最大輸出電壓.哪個先到限就被哪個控制.電壓先到限就是穩壓源,電流先到限就是恒流源.
0
回復
夜鷹
LV.4
8
2005-12-10 00:00
@njyd
  不是“所需要的”電流,是你的電源所被電流鈕決定的能給的最大電流.  假設你的穩壓電源最大電壓為30V,最大電流為3A.接10歐的負載,把電流鈕旋到最大,當調電壓從0到30V時電流輸出為0-3A.將電壓定在20V,將電流鈕最大時電流為2A,電流鈕從大往小調,開始電流為2A不變,到一定位置后電流會隨著調節而減小,這時輸出電壓已不受電壓鈕控制而只隨著輸出電流而變.  接上面將電壓調到最大,電流調到1A,電壓從大往小調時開始輸出電壓、電流都不變,電壓鈕調到三分之一時電壓開始下降同時電流也隨著下降.  可以認為電流鈕和電壓鈕的位置決定了最大輸出電流和最大輸出電壓.哪個先到限就被哪個控制.電壓先到限就是穩壓源,電流先到限就是恒流源.
njyb,謝謝您,我似乎有些明白了,讓我來描述一下電流鈕,看看對不對:

1、“接上面將電壓調到最大”,這時也先將電流表調到最大,此時的電壓表將指示到最大的30V,電流表指示到3A,為達到“電流調到1A”的目的,調電流鈕,在減小電流的初期過程中電壓即開始下降,當電流減小到預定的1A時,電壓指示為10V.此時,盡管電壓鈕的位置是調在最大的位置,穩壓器也僅僅輸出10V的電壓.

2、“接上面將電壓調到最大”,這時也先將電流表調到最大,此時的電壓表將指示到最大的30V,電流表指示到3A.為達到“電流調到1A”的目的,我不調電流鈕,調電壓鈕:減小電壓,電壓表指數將減小,電流表指數也減小,當電流減小到1A時,電壓表將指示到10V,同樣盡管此時的電流鈕的位置是在最大的位置,但穩壓器也僅僅輸出1A的電流.

3、將電壓調節鈕和電流調節鈕都調到最小,此時無論單獨調節哪個鈕,電源都不會有輸出.是這樣的嗎?
0
回復
夜鷹
LV.4
9
2005-12-10 04:19
@夜鷹
njyb,謝謝您,我似乎有些明白了,讓我來描述一下電流鈕,看看對不對:1、“接上面將電壓調到最大”,這時也先將電流表調到最大,此時的電壓表將指示到最大的30V,電流表指示到3A,為達到“電流調到1A”的目的,調電流鈕,在減小電流的初期過程中電壓即開始下降,當電流減小到預定的1A時,電壓指示為10V.此時,盡管電壓鈕的位置是調在最大的位置,穩壓器也僅僅輸出10V的電壓.2、“接上面將電壓調到最大”,這時也先將電流表調到最大,此時的電壓表將指示到最大的30V,電流表指示到3A.為達到“電流調到1A”的目的,我不調電流鈕,調電壓鈕:減小電壓,電壓表指數將減小,電流表指數也減小,當電流減小到1A時,電壓表將指示到10V,同樣盡管此時的電流鈕的位置是在最大的位置,但穩壓器也僅僅輸出1A的電流.3、將電壓調節鈕和電流調節鈕都調到最小,此時無論單獨調節哪個鈕,電源都不會有輸出.是這樣的嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1134159570.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
夜鷹
LV.4
10
2005-12-10 13:35
@夜鷹
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/36/1134159570.jpg');}"onmousewheel="returnimgzoom(this);">
請關注一下
0
回復
夜鷹
LV.4
11
2005-12-10 15:18
@chenrui007
把輸出端短路,調節旋紐,看電流表顯示多少A電流就是電源輸出最大電流.當負載不超出此電流時,電壓能穩壓,等于此電流時輸出電壓隨負載內阻的減小電壓下降,當負載為0Ω輸出電壓為0V,.調節電流的作用是限制負載的最大電流,以至當實驗時減少由于不確定因素而對負載造成較大的損壞.
謝謝,最終還是理解你的說法了.
0
回復
njyd
LV.8
12
2005-12-10 20:08
@夜鷹
njyb,謝謝您,我似乎有些明白了,讓我來描述一下電流鈕,看看對不對:1、“接上面將電壓調到最大”,這時也先將電流表調到最大,此時的電壓表將指示到最大的30V,電流表指示到3A,為達到“電流調到1A”的目的,調電流鈕,在減小電流的初期過程中電壓即開始下降,當電流減小到預定的1A時,電壓指示為10V.此時,盡管電壓鈕的位置是調在最大的位置,穩壓器也僅僅輸出10V的電壓.2、“接上面將電壓調到最大”,這時也先將電流表調到最大,此時的電壓表將指示到最大的30V,電流表指示到3A.為達到“電流調到1A”的目的,我不調電流鈕,調電壓鈕:減小電壓,電壓表指數將減小,電流表指數也減小,當電流減小到1A時,電壓表將指示到10V,同樣盡管此時的電流鈕的位置是在最大的位置,但穩壓器也僅僅輸出1A的電流.3、將電壓調節鈕和電流調節鈕都調到最小,此時無論單獨調節哪個鈕,電源都不會有輸出.是這樣的嗎?
  對.
