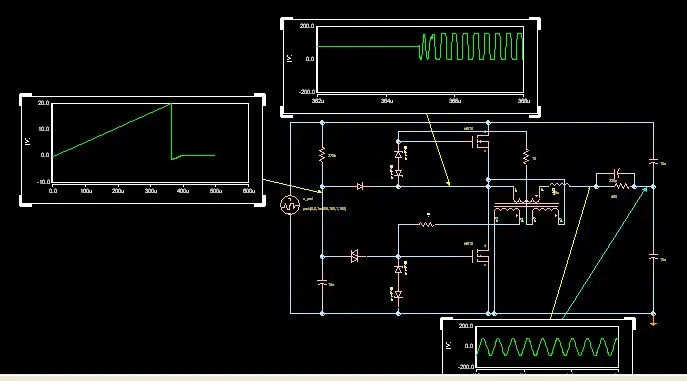

這是仿真圖

這應是高頻無極燈的線路圖吧,1N4148在這里主要防再次觸發．

請問磁芯用什么材質的?

樓主,你用電阻代替燈,這樣的準確性有多高,我一直想仿真但是一直沒有找到合適的的方法代替燈管.

請問樓主使用的是什么仿真軟件?

是用saber,應該pispise也可以.

請問一下:V-PLUSE如何設置?

DB3 的器件庫沒有啊

還有變壓器你要的什么庫,大俠多指教

你好，我按照你的電路圖 做的，但是結果不對。能不能把你的文件發上來，讓我學習一下呢？

我什么按你的仿真不行呢，不能起鎮呢？
