【討論】不用變壓器做電源



這種電源理論上來講成本功耗都是比較低的。。

全部回復(100)
正序查看
倒序查看
2011-01-17 18:29
成本低可能，功耗絕對比變壓器高，功率全消耗在電阻上，客戶買來便宜，付電費要超過成本的差距。
0
回復
460951959
LV.4
3
2011-01-17 18:31
@隱形專家
成本低可能，功耗絕對比變壓器高，功率全消耗在電阻上，客戶買來便宜，付電費要超過成本的差距。
功耗不會高的，，這里電阻可以改大，輸出電流是經過三級管放大輸出的。。
0
回復
460951959
LV.4
4
2011-01-17 18:41
@隱形專家
成本低可能，功耗絕對比變壓器高，功率全消耗在電阻上，客戶買來便宜，付電費要超過成本的差距。
其實這個電路還可以改進。。由于時間的關系我就簡單的描述下。。如果串聯的三個電阻阻值=100M按300V電壓算那么空載電流=3UA?？蛰d損耗=0.9MW
0
回復
460951959
LV.4
5
2011-01-17 18:43
@隱形專家
成本低可能，功耗絕對比變壓器高，功率全消耗在電阻上，客戶買來便宜，付電費要超過成本的差距。

其實這個電阻還可以改大的

0
回復
2011-01-17 18:57
@460951959
其實這個電阻還可以改大的
你輸出多少V？  剩余的壓降都降到管子上面了，管子很燙的！ 這種電路我實驗過，效果不好。
0
回復
460951959
LV.4
7
2011-01-17 19:02
@海優小波
你輸出多少V？ 剩余的壓降都降到管子上面了，管子很燙的！這種電路我實驗過，效果不好。

輸出5V 100MA

0
回復
460951959
LV.4
8
2011-01-17 19:02
@海優小波
你輸出多少V？ 剩余的壓降都降到管子上面了，管子很燙的！這種電路我實驗過，效果不好。

一般是用在小功率上的

0
回復
460951959
LV.4
9
2011-01-17 19:07
@海優小波
你輸出多少V？ 剩余的壓降都降到管子上面了，管子很燙的！這種電路我實驗過，效果不好。
它的電壓是通過電阻分壓的。。在三級管基級只有5V電壓。。三級管的作用主要是電流放大。。輸出功率也很小所以三級管是不會發熱的
0
回復
2011-01-17 21:00
@460951959
它的電壓是通過電阻分壓的。。在三級管基級只有5V電壓。。三級管的作用主要是電流放大。。輸出功率也很小所以三級管是不會發熱的
它的電壓是通過電阻分壓的。。在三級管基級只有5V電壓，先算算供你5V電壓要消耗多大功率。用在小功率、降壓，作為原理存在。還不如用電容分壓，再整流，但成本高多了。
0
回復
460951959
LV.4
11
2011-01-17 21:40
@隱形專家
它的電壓是通過電阻分壓的。。在三級管基級只有5V電壓，先算算供你5V電壓要消耗多大功率。用在小功率、降壓，作為原理存在。還不如用電容分壓，再整流，但成本高多了。
有一次去臺資廠面試。。他們那里有一款紅外是沒有變壓器的，直接用220V電壓轉換12V。。
0
回復
460951959
LV.4
12
2011-01-17 21:41
@460951959
有一次去臺資廠面試。。他們那里有一款紅外是沒有變壓器的，直接用220V電壓轉換12V。。
如果損耗很大的話，我想他們也不會用這個電路。。
0
回復
460951959
LV.4
13
2011-01-17 21:48
@460951959
如果損耗很大的話，我想他們也不會用這個電路。。

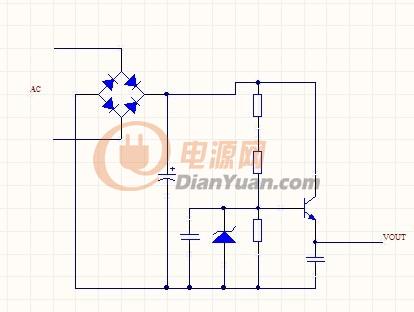

其實這張圖只是一個思路。。我想說的是用阻值比較大的電阻分壓，這樣電阻產生的功耗就可以變小了。在用穩壓管穩壓，在用三極管進行電流放在。。如果這些可以實現的話我想它的意義很大

0
回復
460951959
LV.4
14
2011-01-17 21:52
@460951959
其實這張圖只是一個思路。。我想說的是用阻值比較大的電阻分壓，這樣電阻產生的功耗就可以變小了。在用穩壓管穩壓，在用三極管進行電流放在。。如果這些可以實現的話我想它的意義很大
理論講這種電源潛力因該很大的。。我想討論的是這種電源能不能實現，如何實現、。。歡迎大家討論謝謝。。。
0
回復
xzszrs
LV.11
15
2011-01-17 22:44
@460951959
理論講這種電源潛力因該很大的。。我想討論的是這種電源能不能實現，如何實現、。。歡迎大家討論謝謝。。。
非常的簡單，AC處串聯一個合適的電容就可以了，只要三極管電壓電流夠就沒啥問題了，功耗也不大。
0
回復
2011-01-17 22:46

Uce 很大，Ice也很大，所以管子會很熱，不信可以實驗一下

0
回復
2011-01-17 23:23
就目前來說，絕大部分電源還無法顛覆電磁轉換的能量變換模式。變壓器將在很長的一段時間里陪伴大家。
0
回復
2011-01-17 23:24
你這就是個基本的線性電源，怎么可能功耗會低？
0
回復
XXKGDY
LV.6
19
2011-01-18 00:04
@讓你記得我的好
你這就是個基本的線性電源，怎么可能功耗會低？
是啊，這是個用的很老的電路，真的能用的話，大家都傻啊，還搞什么電磁轉換。
0
回復
2011-01-18 07:54
@讓你記得我的好
你這就是個基本的線性電源，怎么可能功耗會低？
研究這個問題就像研究永動機一樣。
0
回復
2011-01-18 08:58

樓主理解有問題！

只是看到了基極的損耗，沒有考慮到三極管的損耗，這就是一個線性串聯降壓電源而已

當輸入直流母線電壓為300V，輸出5V 100mA時，三極管的功耗為（300-5）*0.1=29.5W，想想需要多大的散熱器？

電源的效率是5V*0.1A/(300V*0.1A)=1.67%，這還忽略了三極管基極支路的損耗

0
回復
2011-01-18 08:59
100mA的電流就用阻容降壓吧
0
回復
xzszrs
LV.11
23
2011-01-18 09:04
@xzszrs
非常的簡單，AC處串聯一個合適的電容就可以了，只要三極管電壓電流夠就沒啥問題了，功耗也不大。
就是電容降壓，電容在交流電里不消耗有功。
0
回復
st.you
LV.10
24
2011-01-18 09:45

不錯

0
回復
2011-01-18 11:56
@st.you
不錯
交流電容的價格是多少？
0
回復
J-10A
LV.4
26
2011-01-18 12:44

如果做成線性的,其效率應該很低,散熱體積應遠大于變壓器.除非小電流.做成開關的應該會好些,重要的是沒有隔離,不安全.

0
回復
2011-01-18 12:49
@隱形專家
交流電容的價格是多少？

普通的CBB電容就可以了

0
回復
2011-01-18 13:11
@心中有冰
普通的CBB電容就可以了
是的
0
回復
460951959
LV.4
29
2011-01-18 18:55
@xzszrs
就是電容降壓，電容在交流電里不消耗有功。

還是軍長牛。。小弟佩服。。方面貼一張圖上來讓大家學習學習嗎？

0
回復
460951959
LV.4
30
2011-01-18 19:05
@心中有冰
樓主理解有問題！只是看到了基極的損耗，沒有考慮到三極管的損耗，這就是一個線性串聯降壓電源而已當輸入直流母線電壓為300V，輸出5V100mA時，三極管的功耗為（300-5）*0.1=29.5W，想想需要多大的散熱器？[圖片]電源的效率是5V*0.1A/(300V*0.1A)=1.67%，這還忽略了三極管基極支路的損耗
其實在4-13樓。以強調到過《這張圖只是一個思路》我想討論的是：這種無變壓器的電源，有什么辦法能讓它比開關電源的功耗還要低。?；蛘呤亲屗晕⒆兊停茏屗玫揭话阈缘膽?yīng)用就OK了。。
0
回復
2011-01-18 19:14
@460951959
其實在4-13樓。以強調到過《這張圖只是一個思路》我想討論的是：這種無變壓器的電源，有什么辦法能讓它比開關電源的功耗還要低。?；蛘呤亲屗晕⒆兊?，能讓它得到一般性的應用就OK了。。
比開關電源的功耗還要低。按目前的技術水平做不到。
