這個變壓器示意圖 怎么個意思

 如題
全部回復(12)
正序查看
倒序查看
2011-03-23 23:08

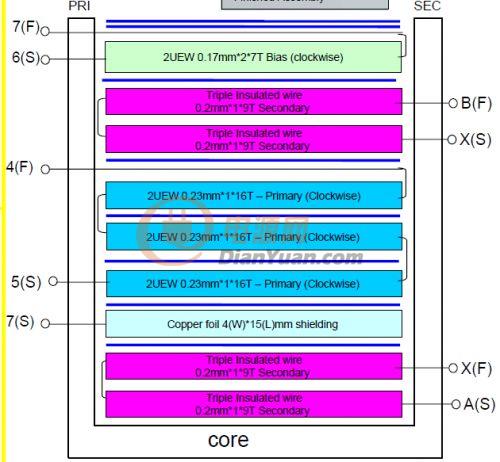

紫色的是次級繞組，三重絕緣線

深藍色的是初級繞組，最外層是輔助供電繞組，里面的淺綠色是屏蔽銅箔

典型的三明治繞法，次級夾初級

S表示起繞端，F(xiàn)表示終止端，次級是采用飛線的方法，數字代表掛線腳位

明白了嗎？

0
回復
2011-03-23 23:53
@心中有冰
紫色的是次級繞組，三重絕緣線深藍色的是初級繞組，最外層是輔助供電繞組，里面的淺綠色是屏蔽銅箔典型的三明治繞法，次級夾初級S表示起繞端，F(xiàn)表示終止端，次級是采用飛線的方法，數字代表掛線腳位明白了嗎？

初級抽頭在左，次級出頭在右，次級與輔助繞組順時針繞。

0
回復
zqhho
LV.3
4
2011-03-24 08:30
@隱形專家
初級抽頭在左，次級出頭在右，次級與輔助繞組順時針繞。
謝謝 二位高手 我基本明白了 三重絕緣線是什么意思？
0
回復
sangjuen
LV.8
5
2011-03-24 08:42
@zqhho
謝謝二位高手我基本明白了三重絕緣線是什么意思？
1、漆包線的漆，2、線外面加高溫絕緣套管，3、再浸漆！
0
回復
zqhho
LV.3
6
2011-03-24 08:44
@sangjuen
1、漆包線的漆，2、線外面加高溫絕緣套管，3、再浸漆！
謝謝 2UEW 0.19mm*2*14T Vsense clockwise  這個2 是不是表示兩線并繞的意思
？0.19是表示線的直徑不？小弟問題很菜 嘿嘿
0
回復
liuhou
LV.9
7
2011-03-24 08:49
三明治啊，只不過是次級夾初級。。。
0
回復
sangjuen
LV.8
8
2011-03-24 08:51
@zqhho
謝謝2UEW0.19mm*2*14TVsenseclockwise 這個2是不是表示兩線并繞的意思？0.19是表示線的直徑不？小弟問題很菜嘿嘿
是的
0
回復
ballastt
LV.6
9
2011-03-24 08:55
@sangjuen
1、漆包線的漆，2、線外面加高溫絕緣套管，3、再浸漆！

三重絕緣線是一種專用線，確實是三重絕緣的，1層，2層一般分的不清晰，第三層較清晰。以日系（古河等公司）的為多，好！但地震后是否有影響就不知道了。國產的在長三角，和珠三角一帶為多，質量也可以。

0
回復
ballastt
LV.6
10
2011-03-24 09:01
@zqhho
謝謝2UEW0.19mm*2*14TVsenseclockwise 這個2是不是表示兩線并繞的意思？0.19是表示線的直徑不？小弟問題很菜嘿嘿
你說的基本上對 ，就是0.19的多股線（2股）。
0
回復
2011-03-24 19:51
@ballastt
三重絕緣線是一種專用線，確實是三重絕緣的，1層，2層一般分的不清晰，第三層較清晰。以日系（古河等公司）的為多，好！但地震后是否有影響就不知道了。國產的在長三角，和珠三角一帶為多，質量也可以。
現在國產的三重絕緣線質量也很好了
0
回復
隱形專家
LV.10
12
2011-03-25 12:10
@zqhho
謝謝2UEW0.19mm*2*14TVsenseclockwise 這個2是不是表示兩線并繞的意思？0.19是表示線的直徑不？小弟問題很菜嘿嘿

0.19mm是裸線直徑，不是帶漆直徑。

0
回復
2011-03-25 18:12
@隱形專家
0.19mm是裸線直徑，不是帶漆直徑。

是的，一般我們所說的線徑都是指裸線直徑

在計算變壓器繞組層數與單層匝數的時候，記得加上絕緣漆皮的厚度
