輸入濾波整流參數的確定！

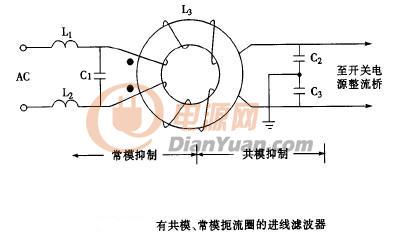

這就是我濾波器，但是我不知道怎么確定參數，其中C2=C3，但是我需要的是先確定C1和C2，才能確定電感的取值，各位能有什么好的辦法么？不知道該怎么計算，謝謝！?。?/p>

還有就是我想問一個新手問題，220V輸入整流橋以后輸出為什么是310V，后面加了輸出電容，我理解的是電容的電壓與電源電壓相疊加，不知道正確否，但我不知道是怎么計算的，求指點一下，非常感謝。新手哈，別見笑！

全部回復(3)
正序查看
倒序查看
my.mai
LV.9
2
2011-04-03 09:41

220V * 根號2 =311V

L1 L2 C1 差模

L3 C2 C3 共模

確定你的產品類型，及EMC標準，最大漏電流值，如EN55014 EN55011 EN55022等

實際裝機測試，調試參數。

0
回復
w11132008
LV.7
3
2011-04-03 10:15
@my.mai
220V*根號2=311VL1L2C1差模L3C2C3共模確定你的產品類型，及EMC標準，最大漏電流值，如EN55014EN55011EN55022等實際裝機測試，調試參數。
那還有220V*0.9和220V*1.2怎么理解呢
0
回復
my.mai
LV.9
4
2011-04-03 13:39
@w11132008
那還有220V*0.9和220V*1.2怎么理解呢

單相橋式整流輸出（不帶濾波電容） V平均電壓值=0.9U

單相橋式整流輸出（帶濾波電容）（負載開路） V平均電壓值=1.4U

單相橋式整流輸出（帶濾波電容）（濾波容量比較大，負載比較?。?V平均電壓值=1.2U
